Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-QP1AL4L40-CD-Lite

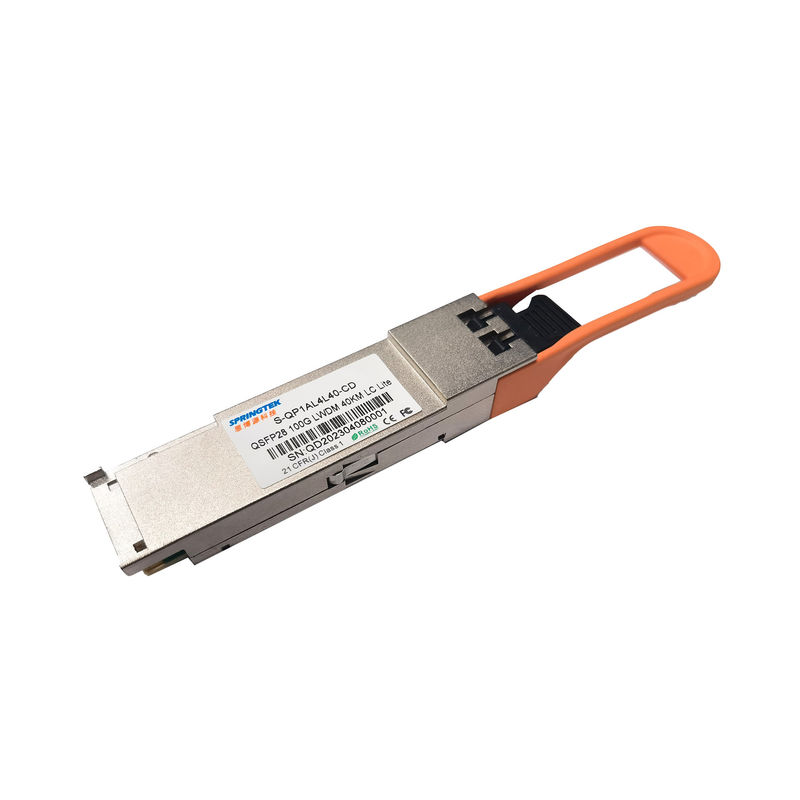

Η συμβατή Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm 40Km οπτική ενότητα πομποδεκτών
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps, ER4 Lite, 1294-1310nm, SM, LC 40km, 0ºC~+70ºC, με DDM |
Περιγραφή
Ο οπτικός πομποδέκτης Springtek 100G QSFP28 ER4 Lite ενσωματώνει την πορεία δεκτών και συσκευών αποστολής σημάτων σε μια ενότητα. Στην πλευρά μετάδοσης, τέσσερις παρόδους των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και περνούν σε τέσσερις οδηγούς λέιζερ. Οι οδηγοί λέιζερ ελέγχουν 4 - EML με το κεντρικό μήκος κύματος 1296 NM, 1300nm, 1305nm και 1309 NM. Τα οπτικά σήματα πολλαπλασιάζονται σε έναν ενιαίο – ίνα τρόπου μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, οι τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από τον ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ρεύμα στοιχείων ανακτάται από έναν ενισχυτή APD και δια-σύνθετης αντίστασης, που ξαναρυθμίζεται. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση και την τμηματική διεπαφή 2 καλωδίων.
Το προϊόν Springtek σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με την πολλών πηγών συμφωνία QSFP28 (MSA) και υποχωρητικός IEEE 802.3ba.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Πρότυπα
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.3 | 3.6 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Συνολική κατανάλωση ισχύος | Π | - | - | 3.5 | W |
| Ποσοστό στοιχείων | BR | - | 25.78125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 1000 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά 100Gbase-ER4 | DB | |||
| Κοινή επιστροφής απώλεια εισαγωγής τρόπου | Ανά 100Gbase-ER4 | DB | |||
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 1200 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά 100Gbase-ER4 | DB | |||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά 100Gbase-ER4 | DB | |||
ptical χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 25.78125 | ΓΨΔ | 1 | |||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1294.53 | 1295.56 | 1296.59 | NM | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | - | - | DB | |
| Συνολική μέση δύναμη έναρξης | PTOTAL | - | - | 10.5 | dBm | |
| Μέση δύναμη έναρξης, κάθε πάροδος | ΙΚΤΑΛΟΥΡΟΣ | -2.9 | - | 4.5 | dBm | |
| Φασματικό πλάτος (- 20dB) | σ | - | 1 | NM | ||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος | POFF | - | - | -30 | dBm | |
| Αναλογία εξάλειψης | ER | 4 | - | - | DB | |
| Διαβιβάστε το συντελεστή ανάκλασης | RFL | - | - | -12 | DB | |
|
Καθορισμός μασκών ματιών παραγωγής {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Χαρακτηριστικά δεκτών | ||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 25.78125 | ΓΨΔ | ||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1294.53 | 1295.56 | 1296.59 | NM | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Κατώτατο όριο ζημίας | THd | -3 | dBm | 1 | ||
| Ο συνολικός μέσος όρος λαμβάνει τη δύναμη | 2.0 | dBm | ||||
| Ευαισθησία δεκτών (OMA), κάθε πάροδος | SenOMA1 | - | -16.5 | - | dBm | 1 |
| Ευαισθησία δεκτών (OMA), κάθε πάροδος | SenOMA2 | - | -20.5 | -19 | dBm | 2 |
| Το Los βεβαιώνει | LOSA | - | -26 | - | dBm | |
| Το Los de-βεβαιώνει | LOSD | - | -24 | - | dBm | |
| Υστέρηση Los | LOSH | 0,5 | - | - | DB | |
| Σημειώσεις | ||||||
|
1. Ο δέκτης θα είναι σε θέση να ανεχτεί, χωρίς ζημία, τη συνεχή έκθεση σε ένα διαμορφωμένο οπτικό σήμα εισαγωγής που έχει αυτό το επίπεδο δύναμης σε μια πάροδο. Ο δέκτης δεν ειναι απαραίτητο να λειτουργήσει σωστά σε αυτήν την δύναμη εισαγωγής. 2. 25.78125Gb/s, NRZ, PRBS 231-1, BER=1x10-12. 3. 27.95249Gb/s, NRZ, PRBS 231-1, BER=5x10-5. |
||||||
