Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1al4l10-CD

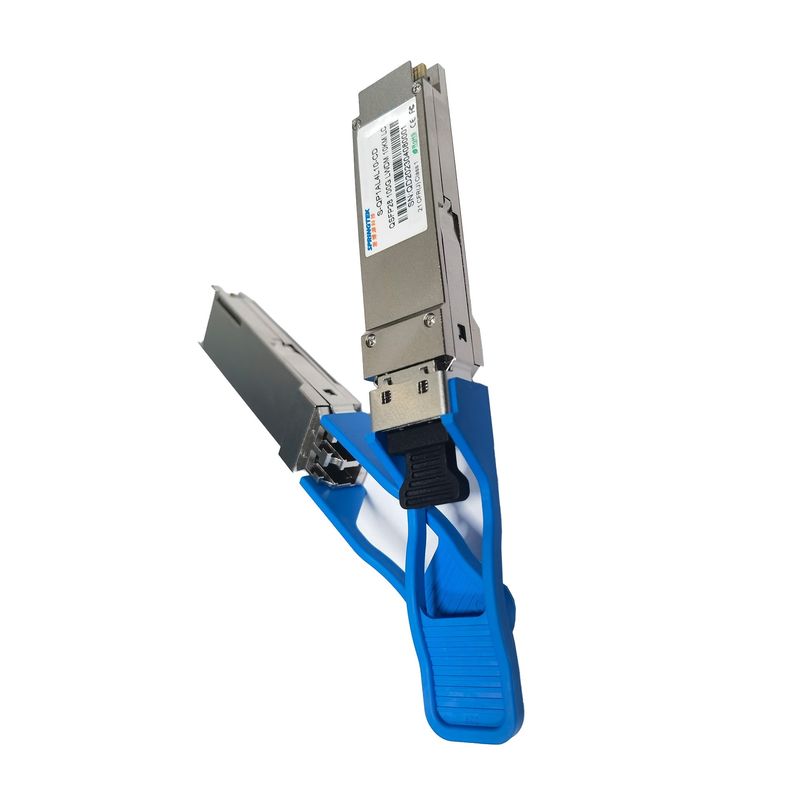

Διπλό WDM του τοπικού LAN DOM πομποδεκτών 1310nm 10km LC SMF 100g Cisco QSFP28 LR4 συμβατό
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-qp1al4l10-CD |
QSFP28, 100Gbps, 1294 -1310 NM, SM, LC, 10km, 0ºC~+70ºC, με DDM, ύφος ΣΠΑΔΊΚΩΝ |
Περιγραφή
Ο πομποδέκτης Springtek 100GBase-LR4 QSFP28 σχεδιάζεται για να καλύψει τις απαιτήσεις των συνδέσεων 100G ethernet άνω των SMF μέχρι 10km. Είναι υποχωρητικό με QSFP28 MSA, IEEE 802.3ba και IEEE 802.3bm. Είναι οικονομικώς αποδοτική, χαμηλής ισχύος κατανάλωση με μια ενιαία παροχή ηλεκτρικού ρεύματος 3.3V. Η ενότητα έχει ένα συνολικό ποσοστό δυαδικών ψηφίων μέχρι 103.1Gbps με να πολλαπλασιάσει 4 ανεξάρτητων LAN-wdm οπτικών παρόδων, κάθε πάροδος ικανή 25.78125Gb/s άνω των 10km SMF. Κατασκευάζεται με το όλος-μέταλλο και τη συμπαγή κατοικία μεγέθους για την ανώτερη απόδοση της EMI.
Χαρακτηριστικά γνωρίσματα
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Λειτουργούσα θερμοκρασία: 0 σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Συνολική κατανάλωση ισχύος | Π | - | - | 3.5 | W |
| Ποσοστό στοιχείων | BR | - | 25.78125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 900 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά 100Gbase-LR4 | DB | |||
| Κοινή επιστροφής απώλεια εισαγωγής τρόπου | Ανά 100Gbase-LR4 | DB | |||
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 850 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά 100Gbase-LR4 | DB | |||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά 100Gbase-LR4 | DB | |||
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 25.78125 | ΓΨΔ | 1 | ||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1294.53 | - | 1296.59 | NM | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Συνολική μέση δύναμη έναρξης | Ικτάλουρος | - | - | 10.5 | dBm | ||
| Διαβιβάστε τη OMA ανά πάροδο | TxOMA | -1.3 | - | 4.5 | dBm | ||
| Μέση δύναμη έναρξης ανά πάροδο | TXPx | -4.3 | - | 4.5 | dBm | ||
| Αναλογία εξάλειψης | ER | 4 | - | - | DB | ||
| Αναλογία καταστολής Sidemode | SMSR | 30 | - | - | DB | ||
| Σχετικός θόρυβος έντασης | RIN | - | - | -130 | dB/Hz | ||
| Συντελεστής ανάκλασης συντελεστή ανάκλασης συσκευών αποστολής σημάτων | - | - | -12 | DB | |||
|
Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Χαρακτηριστικά δεκτών | |||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 25.78125 | ΓΨΔ | 3 | ||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1294.53 | - | 1296.59 | NM | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Ο μέσος όρος λαμβάνει τη δύναμη ανά πάροδο | RXPx | -10.6 | - | 4.5 | dBm | 4 | |
| Ευαισθησία δεκτών (OMA) ανά πάροδο | Rxsens | - | - | -8.6 | dBm | ||
| Συντελεστής ανάκλασης δεκτών | - | - | -26 | DB | |||
| Los | Οπτικός de-βεβαιώστε | Pd | - | - | -11.6 | dBm | |
| Οπτικός βεβαιώστε | PA | -24 | - | - | |||
| Υστέρηση Los | 0,5 | - | - | DB | |||
| Σημειώσεις | |||||||
|
1. Συσκευή αποστολής σημάτων που ενεργοποιεί σε 25.78125Gbps κάθε κανάλι. 2. Αναλογία 5x10-5 χτυπήματος. 3. Δέκτης που ενεργοποιεί σε 25.78125Gbps κάθε κανάλι. 4. Η αξία δύναμης και η ακρίβεια δύναμης είναι με όλα τα κανάλια επάνω. |
|||||||
