Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1a85m01-CD

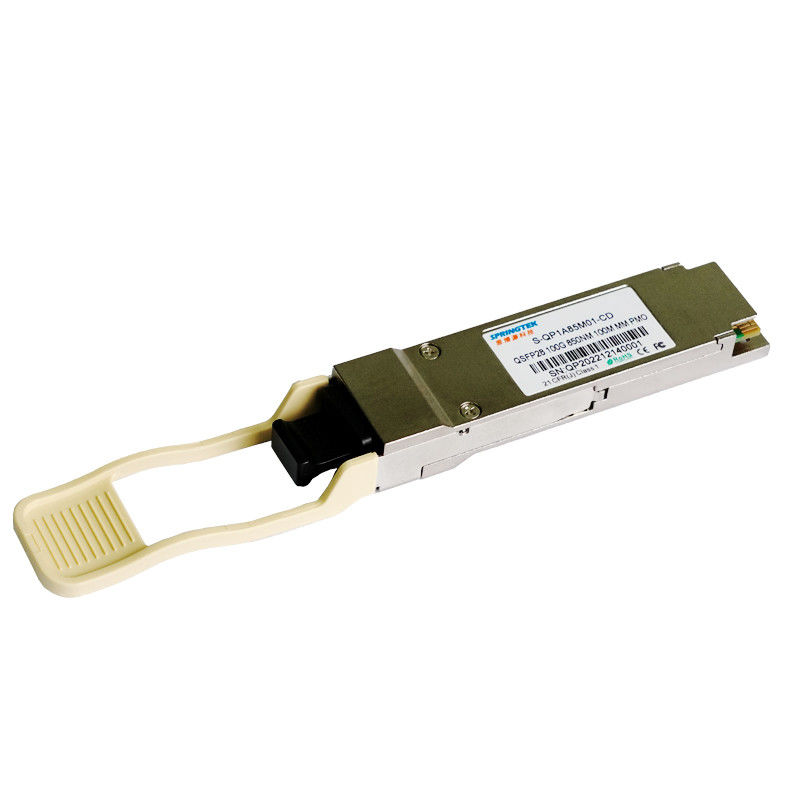

Συμβατός ιουνίπερος QSFP28 850nm100m SR MPO/MTP 100Gbps οπτική ενότητα πομποδεκτών
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-qp1a85m01-CD | QSFP28, 100Gbps, 850nm, ΚΚ, MPO, 100m, 0ºC~+70ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek 100GBase-SR4 QSFP28 σχεδιάζεται για να καλύψει τις απαιτήσεις των συνδέσεων 100G ethernet άνω των MMF μέχρι 100m. Είναι υποχωρητικό με QSFP28 MSA, IEEE 802.3bm και caui-4. Είναι οικονομικώς αποδοτική, χαμηλής ισχύος κατανάλωση με μια ενιαία παροχή ηλεκτρικού ρεύματος 3.3V. Κατασκευάζεται με το όλος-μέταλλο και τη συμπαγή κατοικία μεγέθους για την ανώτερη απόδοση της EMI.
Χαρακτηριστικά γνωρίσματα
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Λειτουργούσα θερμοκρασία: 0 σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | VCC | -0.5 | - | 4 | Β |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | - | 85 | °C |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | - | 95 | % |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | - | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.46 | Β |
| Συνολική κατανάλωση ισχύος | Pw | - | - | 2.5 | W |
| Ποσοστό στοιχείων | BR | - | 25.78125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | ||
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 1000 | MV | ||
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω | ||
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά IEEE P802.3bm | DB | |||||
| Κοινή επιστροφής απώλεια εισαγωγής τρόπου | Ανά IEEE P802.3bm | DB | |||||
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | ||
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 900 | MV | ||
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω | ||
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά IEEE P802.3bm | DB | |||||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά IEEE P802.3bm | DB | |||||
Οπτικά χαρακτηριστικά
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Κεντρικό μήκος κύματος | λ | 840 | 850 | 860 | NM | |
| Φασματικό πλάτος RMS | ∆λ | - | - | 0,6 | NM | |
| Μέση δύναμη έναρξης, κάθε πάροδος | ΙΚΤΑΛΟΥΡΟΣ | -8.4 | - | 2.4 | dBm | |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος | OMA | -6.4 | - | 3 | dBm | |
|
Συσκευή αποστολής σημάτων και μάτι διασποράς περάτωση (TDEC), κάθε πάροδος |
TDEC | 4.3 | DB | |||
| Αναλογία εξάλειψης | ER | 2.0 | - | - | DB | |
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος | POFF | - | - | -30 | dBm | |
| Οπτική ανοχή επιστροφής απώλειας | ORL | - | - | 12 | DB | |
|
Μάσκα ματιών συσκευών αποστολής σημάτων ΚΑΘΟΡΙΣΜΌΣ {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Μήκος κύματος δεκτών | λ | 840 | 850 | 860 | NM | |
| Η μέση δύναμη λαμβάνει την εισαγωγή, κάθε πάροδος | PXPx | - 10.3 | - | 2.4 | dBm | |
| Τονισμένη ευαισθησία δεκτών στη OMA | SRS | - | - | -5.2 | dBm | 1 |
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | |
| Το Los de-βεβαιώνει | LOSD | - | - | -13 | dBm | |
| Υστέρηση Los | LOSH | 0,5 | DB | |||
| Συντελεστής ανάκλασης δεκτών | Rfl | -12 | DB | |||
| Σημειώσεις | ||||||
| 1. Μετρημένος με ένα σχέδιο δοκιμής -1 PRBS 231, @25.78125Gb/s, ΤΖΊΤΖΙΦΑ<5e-5> | ||||||
