Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1ac31m2k-CD

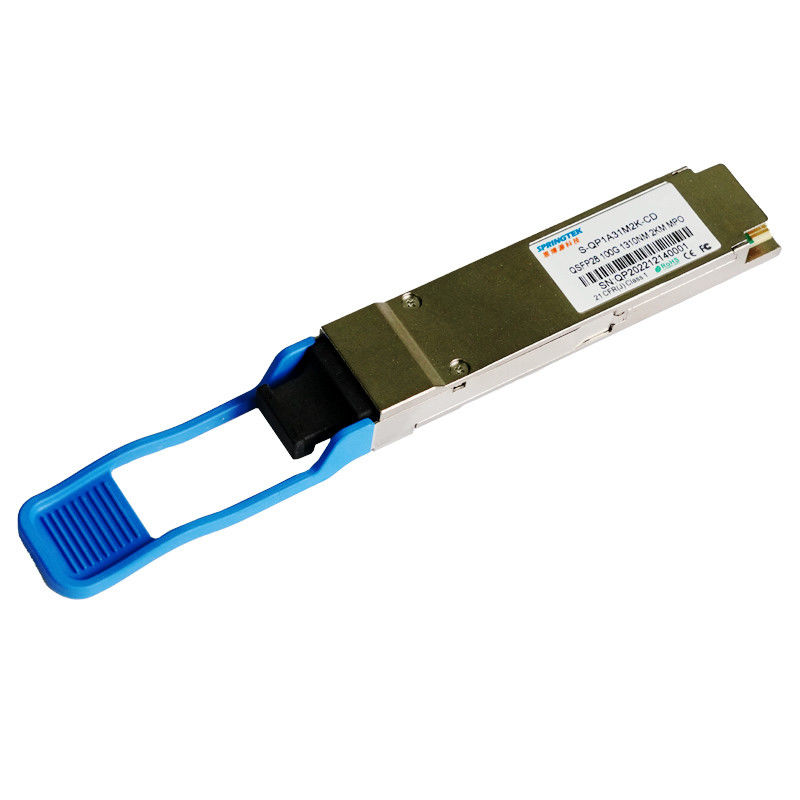

100G PSM4 2km συμβατή QSFP28 1310nm MTP/MPO οπτική ενότητα πομποδεκτών μπροκάρ
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
|
S-qp1ac31m2k-CD |
QSFP28, 100Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC~+70ºC, με DDM, |
Περιγραφή
Οπτικός πομποδέκτης τρόπου Springtek 100G PSM4 QSFP28 ενιαίος που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών. Αυτό το προϊόν παρέχει την αυξανόμενη πυκνότητα λιμένων, προσφέροντας τον ανεξάρτητο τέσσερα διαβιβάστε και λάβετε τα κανάλια, κάθε κανάλι λειτουργεί σε 25Gbps, με συνέπεια ένα συνολικό ποσοστό στοιχείων του 100Gbps σε 2km της ενιαίας ίνας τρόπου, ένα καλώδιο κορδελλών οπτικής ίνας με έναν συνδετήρα MTP/MPO μπορεί να συνδεθεί με το δοχείο ενότητας QSFP28, οι καρφίτσες οδηγών μέσα στο δοχείο εξασφαλίζουν κατάλληλη ευθυγράμμιση.
σύμφωνα με την πολλών πηγών συμφωνία QSFP28 (MSA), η ενότητα μπορεί να ρυθμιστεί μέσω της two-wire τμηματικής διεπαφής I2C. Η ενότητα συσκευών αποστολής σημάτων δέχεται τα ηλεκτρικά σήματα εισαγωγής συμβατά με τα κοινά επίπεδα λογικής τρόπου (CML), όλα τα σήματα δεδομένων εισόδου είναι διαφορικά και εσωτερικά ολοκληρωμένα. Η ενότητα δεκτών μετατρέπει τα παράλληλα οπτικά σήματα εισαγωγής μέσω μιας σειράς ανιχνευτών φωτογραφιών στα παράλληλα ηλεκτρικά σήματα παραγωγής. Τα ηλεκτρικά σήματα αποτελεσμάτων ενότητας δεκτών είναι επίσης τάση συμβατή με τα κοινά επίπεδα λογικής τρόπου (CML). Όλα τα σήματα στοιχείων είναι διαφορικά και υποστηρίζουν τα ποσοστά στοιχείων μέχρι 25Gb/s ανά κανάλι.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Πρότυπα
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Συνολική κατανάλωση ισχύος | Π | - | - | 3.5 | W |
| Ποσοστό στοιχείων | BR | - | 25.78125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 900 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Διαφορικός κακός συνδυασμός λήξης | - | - | 10 | % | |
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά 100G CLR4 MSA | DB | |||
| Κοινή επιστροφής απώλεια εισαγωγής τρόπου | Ανά 100G CLR4 MSA | DB | |||
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 1200 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Διαφορικός κακός συνδυασμός λήξης | - | - | 10 | % | |
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά 100G CLR4 MSA | DB | |||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά 100G CLR4 MSA | DB | |||
ptical χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 25.78125 | ΓΨΔ | 1 | ||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1260 | 1310 | 1355 | NM | ||
| Συνολική μέση δύναμη έναρξης | Ικτάλουρος | 9.5 | dBm | ||||
| Μέση δύναμη έναρξης ανά πάροδο | TXPx | -6.5 | 2.5 | dBm | |||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Αναλογία καταστολής Sidemode | SMSR | 30 | DB | ||||
| Μέση δύναμη έναρξης μακριά ανά πάροδο | Poff | -30 | DB |
|
|||
|
Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Χαρακτηριστικά δεκτών | |||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 25.78125 | ΓΨΔ | |||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1260 | 1355 | NM | |||
| Μέση δύναμη δεκτών, κάθε πάροδος | Rmax | 3.5 | dBm | ||||
|
Unstressed ευαισθησία δεκτών (OMA) ανά πάροδο |
Rxsens | -10.2 | dBm | 1 | |||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) | Psat | 4.5 | dBm | ||||
| Συντελεστής ανάκλασης δεκτών | RR | -26 | DB | ||||
| Los | Οπτικός de-βεβαιώστε | Pd | -12 | dBm | |||
| Οπτικός βεβαιώστε | PA | -18 | |||||
| Σημειώσεις | |||||||
|
|||||||
