Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1ac4l05-CD

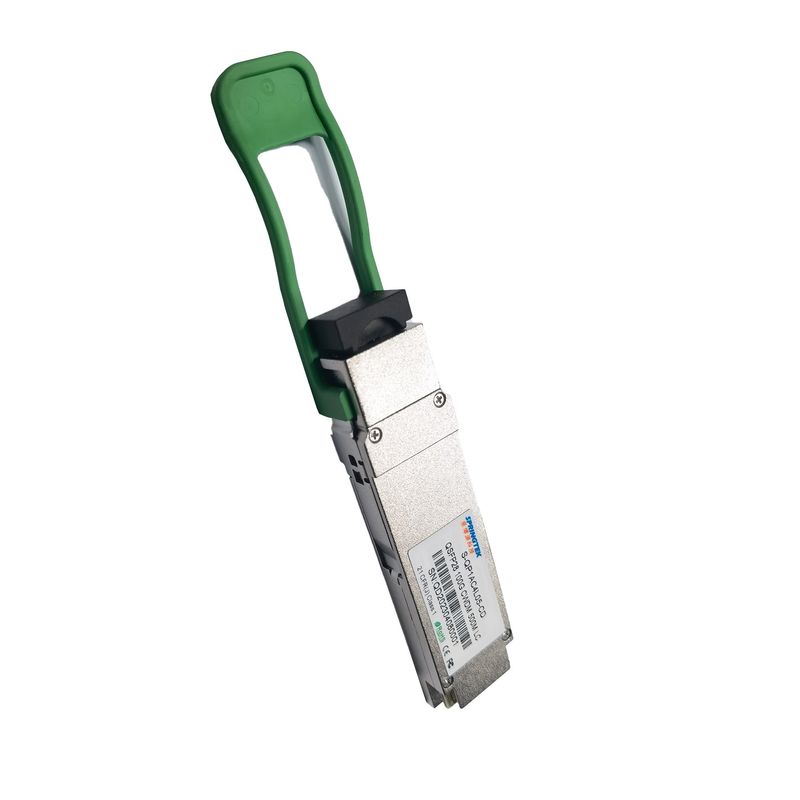

Συμβατό Arista 100Gbps CWDM4 LC 500m ο ΔΡ οπτική ενότητα QSFP28 πομποδεκτών
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-qp1ac4l05-CD |
QSFP28,100Gbps, 1271 -1331nm, SM, LC, 500m, 0ºC~+70ºC, με DDM, |
Περιγραφή
Springtek 100Gbps CWDM4 QSFP28 που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών 500m. Αυτή η ενότητα περιέχει την οπτική συσκευή αποστολής σημάτων 4 παρόδων DFB, τον οπτικούς δέκτη 4 παρόδων και το διοικητικό φραγμό ενότητας συμπεριλαμβανομένων 2 τμηματικών διεπαφών καλωδίων. Τα οπτικά σήματα πολλαπλασιάζονται σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Πρότυπα
Απόλυτες μέγιστες εκτιμήσεις
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Μέγιστη τάση ανεφοδιασμού | Vcc | 0 | 3.6 | Β | |
| Θερμοκρασία αποθήκευσης | TS | -40 | 85 | ℃ | |
| Λειτουργούσα θερμοκρασία περίπτωσης | Tcase | -5 | 75 | ℃ | |
| Σχετική υγρασία | RH | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα θερμοκρασία περίπτωσης | Tcase | 0 | 70 | ℃ | |
| Τάση ανεφοδιασμού | VCC | 3,135 | 3.3 | 3,465 | Β |
| Σχετική υγρασία | RH | 5 | 85 | % | |
| Διασκεδασμός δύναμης | PD | 3.5 | W | ||
| Ποσοστό στοιχείων (οπτικό) | DRO | 4*25.78125 | GBP | ||
| Ποσοστό στοιχείων (ηλεκτρικό) | DRE | 4*25.78125 | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική τάση PK-PK | Vpp | 900 | MV | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | Rin | 100 | Ωμ | ||
| Διαφορικός κακός συνδυασμός αντίστασης λήξης | 10 | % | |||
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική σύνθετη αντίσταση παραγωγής | Κατατρόπωση | 100 | Ωμ | ||
| Διαφορικός κακός συνδυασμός αντίστασης λήξης | 10 | % | |||
| Διαφορική τάση παραγωγής | Vout, PP | 400 | 600 | 800 | MV |
Οπτικά χαρακτηριστικά
| Παράμετροι | Σύμβολο | Λ. | Χαρακτηριστικός | ανώτατος | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Ταχύτητα σημάτων ανά πάροδο | BR | 25.78125 ± 100 PPM | Gb/s | |||
| Διαβιβάστε το μήκος κύματος | λ0 | 1264.5 | 1271 | 1277.5 | NM | |
| λ1 | 1284.5 | 1291 | 1297.5 | NM | ||
| λ2 | 1304.5 | 1311 | 1317.5 | NM | ||
| λ3 | 1324.5 | 1331 | 1337.5 | NM | ||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
| Συνολική μέση δύναμη έναρξης | Ptotal | 8.5 | dBm | |||
| Μέση δύναμη έναρξης, κάθε πάροδος | Ικτάλουρος | -6.5 | 2.5 | dBm | ||
| Οπτικό εύρος διαμόρφωσης (OMA), κάθε πάροδος | POMA | -4 | 2.5 | dBm | ||
| Δύναμη έναρξης ΜΑΚΡΙΑ ανά πάροδο | -30 | dBm | ||||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς (TDP), κάθε πάροδος | TDP | 3.0 | DB | |||
| Αναλογία εξάλειψης (ER) | ER | 3.5 | DB | |||
| Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Περιθώριο μασκών | 15 | % | 1 | |||
| Δέκτης | ||||||
| Κάνοντας σήμα ταχύτητα ανά πάροδο | BR | 25.78125 ± 100 PPM | Gb/s | |||
| Λάβετε το μήκος κύματος | λ0 | 1264.5 | 1271 | 1277.5 | NM | |
| λ1 | 1284.5 | 1291 | 1297.5 | NM | ||
| λ2 | 1304.5 | 1311 | 1317.5 | NM | ||
| λ3 | 1324.5 | 1331 | 1337.5 | NM | ||
| Κατώτατο όριο ζημίας, κάθε πάροδος | 3.5 | dBm | ||||
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος | -10 | 4.5 | dBm | |||
| Λάβετε τη δύναμη, κάθε πάροδος (OMA) | 2.5 | dBm | 2 | |||
| Συντελεστής ανάκλασης δεκτών | -26 | DB | ||||
| Το Los βεβαιώνει | -24 | -13.6 | dBm | |||
| Το Los de-βεβαιώνει | -11.6 | dBm | ||||
| Υστέρηση Los | 0,5 | 6 | DB | |||
