Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1al4l40-CD-OTU4

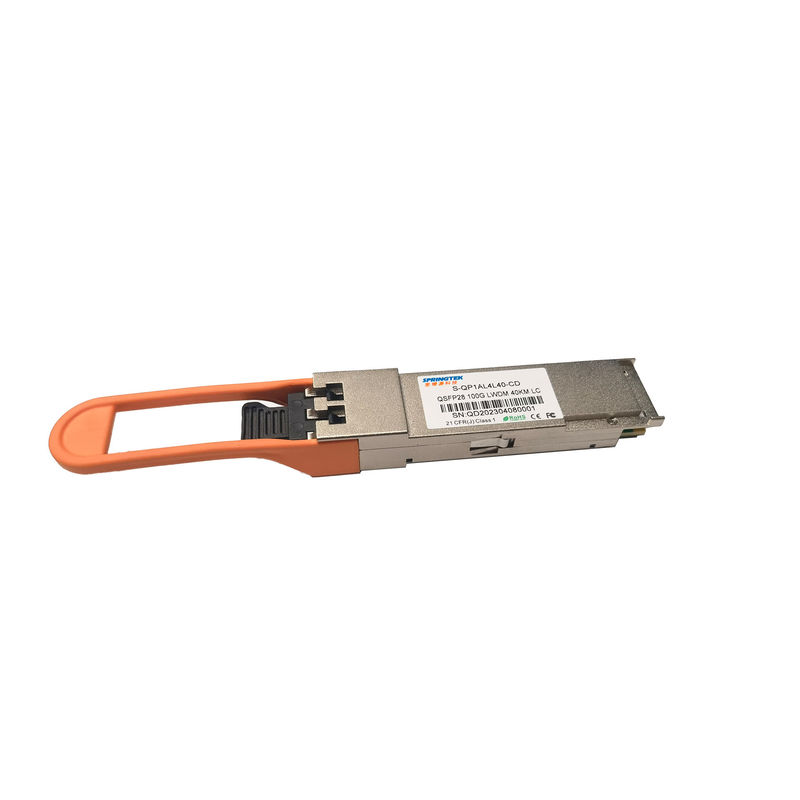

QSFP28 ER4 OTU4 Cisco συμβατό 100Gbps 1294 -1310nm 40Km οπτική ενότητα πομποδεκτών
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
|
S-qp1al4l40-CD-OTU4 |
QSFP28, 103.1~111.8Gb/s, 1294-1310nm, LC, 40km, OTU4, 0ºC~+70ºC, με DDM |
Περιγραφή
Ο οπτικός πομποδέκτης Springtek 100G QSFP28 ER4 OTU4 ενσωματώνει την πορεία δεκτών και συσκευών αποστολής σημάτων σε μια ενότητα. Στην πλευρά μετάδοσης, τέσσερις παρόδους των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και περνούν σε τέσσερις οδηγούς λέιζερ. Οι οδηγοί λέιζερ ελέγχουν 4WDM EML με το κεντρικό μήκος κύματος 1295,56 NM, 1300.05nm, 1304.58nm και 1309,14 NM. Τα οπτικά σήματα πολλαπλασιάζονται σε έναν ενιαίο – ίνα τρόπου μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, οι τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από τον ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ρεύμα στοιχείων ανακτάται από έναν ενισχυτή APD και δια-σύνθετης αντίστασης, που ξαναρυθμίζεται. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση και την τμηματική διεπαφή 2 καλωδίων.
Το προϊόν Springtek σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με την πολλών πηγών συμφωνία QSFP28 (MSA) και υποχωρητικός IEEE 802.3ba.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 3.6 | Β | ||
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | ||
| Σχετική υγρασία - αποθήκευση | RHS | 5 | 95 | % | ||
| Τάση εισαγωγής στοιχείων – διαφορικό | lVDIP-VDINl | - | - | 1.0 | Β | |
| Τάση εισαγωγής ελέγχου | VI | -0.3 | - | Vcc+0.5 | Β | |
| Ρεύμα παραγωγής ελέγχου | IO | -20 | - | 20 | μΑ |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β | |
| Συνολική κατανάλωση ισχύος | PD | - | - | 4.5 | W | |
| Στιγμιαίο μέγιστο ρεύμα στο καυτό βούλωμα | ICC_IP | - | - | 1800 | μΑ | |
| Συνεχές μέγιστο ρεύμα στο καυτό βούλωμα | ICC_SP | - | - | 1485 | μΑ | |
| Μέγιστος διασκεδασμός δύναμης, χαμηλής ισχύος τρόπος | PDLP | - | - | 1.5 | W | |
| Συνολικό ποσοστό δυαδικών ψηφίων | ABR | - | 103,125 | 111.8 | Gb/s | |
| Ποσοστό στοιχείων ανά πάροδο | DRL | - | 25.78125 | - | Gb/s | |
| Τάση εισαγωγής ελέγχου υψηλή | VIH | VCC*0.7 | - | VCC+0.3 | Β | |
| Τάση εισαγωγής ελέγχου χαμηλή | VIL | -0.3 | - | VCC+0.3 | Β | |
| Ποσοστό ρολογιών τμηματικών διεπαφών δύο καλωδίων | - | - | - | 400 | kHz | |
| Ανοχή θορύβου παροχής ηλεκτρικού ρεύματος | - | - | - | 66 | mVpp | 10 Hz -10 MHZ |
| Διαφορικό φορτίο παραγωγής στοιχείων Rx | - | - | 100 | - | ωμ | |
| Λειτουργούσα απόσταση | - | 2 | - | 40 | χλμ | Με FEC |
Ηλεκτρικές προδιαγραφές
| Συσκευή αποστολής σημάτων (ενότητα που εισάγεται) | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Διαφορικό εύρος εισαγωγής στοιχείων | VIN, PP | 95 | - | 900 | mVpp | |
| Διαφορικός κακός συνδυασμός λήξης | - | - | 10 | % | ||
| LPMode, αναστοιχειοθέτηση και ModSelL | VIL | -0.3 | - | 0,8 | Β | |
| VIH | 2 | - | VCC+0.3 | Β | ||
| Δέκτης (παραγωγή ενότητας) | ||||||
| Διαφορικό εύρος παραγωγής στοιχείων | VOUT, PP | 250 | - | 900 | mVpp | |
| Διαφορικός κακός συνδυασμός λήξης | - | - | % | |||
| Χρόνος ανόδου παραγωγής/πτώση, 20%~80% | TR | 9.5 | - | 10 | CP | |
| ModPrsL και διεθνής | Ένταση | 0 | - | 0,4 | Β | IOL =4mA |
| VOH | Vcc-0,5 | - |
VCC+0.3
|
Β | IOL =4mA | |
ptical χαρακτηριστικά
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1294.53 | 1295.56 | 1296.59 | NM | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | - | - | DB | |
| Συνολική μέση οπτική δύναμη έναρξης, 100GE | ΙΚΤΑΛΟΥΡΟΣ | - | - | 12.5 | dBm | |
| Μέση δύναμη έναρξης, κάθε πάροδος, 100GE | POUTL | -2.5 | - | 6.5 | dBm | |
| Συνολική μέση οπτική δύναμη έναρξης, OTU4 | - | - | 11.1 | dBm | ||
| Μέση οπτική δύναμη έναρξης ανά πάροδο, OTU4 | POUTL | 0,6 | - | 5.1 | dBm | |
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος | POUT_OFF | - | - | -30 | dBm | |
| Αναλογία εξάλειψης | ER | 7 | - | - | DB | |
| Οπτικό εύρος διαμόρφωσης (OMA) ανά πάροδο, 100GE | OMA | 0,5 | - | 6.5 | dBm | |
| Δύναμη έναρξης στη OMA μείον TDP ανά πάροδο, 100GE | Oma-TDP | -0.5 | - | - | dBm | |
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (μέσος όρος και OMA) | DT_OMA | - | - | 4 | DB | |
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς, 100GE | TDP | - | - | 3 | DB | |
| Οπτική ποινική ρήτρα πορειών, OTU4 | OPP | - | - | 1.5 | DB | |
| Οπτική ανοχή επιστροφής απώλειας | ORLT | 20 | - | - | DB | |
| Οπτική μάσκα ματιών, 100GE | Υποχωρητικός με IEEE 802.3ba-2010 | 1 | ||||
| Οπτική μάσκα ματιών, OTU4 | Υποχωρητικός με το ITU-τ G.695 | 2 | ||||
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων | TR | - | - | -26 | DB | |
| Χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1294.53 | 1295.56 | 1296.59 | NM | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Ευαισθησία δεκτών (OMA), κάθε πάροδος, 100GE | - | - | - | -18.5 | dBm | 3 |
| Ευαισθησία δεκτών (μέση δύναμη) ανά πάροδο, OTU4 | - | - | - | -18.99 | dBm | 4 |
| Τονισμένη ευαισθησία δεκτών (OMA), ανά πάροδο, 100GE | - | - | - | -16 | dBm | |
| Τονισμένο μάτι J2 Jitter | - | - | 0,33 | - | UI | |
| Τονισμένο μάτι J4 Jitter | - | 0,48 | - | UI | ||
| Κάθετη ποινική ρήτρα περάτωσης ματιών | - | - | 2.5 | - | DB | |
| ΚΑΘΟΡΙΣΜΌΣ ΜΑΣΚΏΝ ΜΑΤΙΏΝ SRS {X1, X2, X3, Y1, Y2, Y3} | {0,39, 0,5, 0,5, 0,39, 0,39, 0,4} | |||||
| Κατώτατο όριο ζημίας, κάθε πάροδος | Καρφίτσα, ζημία | -2.5 | - | - | dBm | |
| Ο μέσος όρος λαμβάνει τη δύναμη ανά πάροδο | - | -20.5 | - | -3.5 | dBm | |
|
Λάβετε τη δύναμη στη OMA ανά πάροδο, Υπερφόρτωση |
OMA | - | - | -3.5 | dBm | |
| Συντελεστής ανάκλασης δεκτών | TR | - | - | -26 | DB | |
|
Σημειώσεις 1. Μετρημένος με ένα σχέδιο @25.78 Gb/s. δοκιμής 231-1 PRBS. 2. Μετρημένος με ένα σχέδιο @27.95 Gb/s δοκιμής 231-1 PRBS 3. Μετρημένος με ένα prbs231-1 σχέδιο @25.78Gbps, ber≦5e-5 δοκιμής 4. Μετρημένος με ένα prbs231-1 σχέδιο @27.95Gbps, ber≦1.8e-4 δοκιμής. |
||||||
