Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1al4l10-CD-OTU

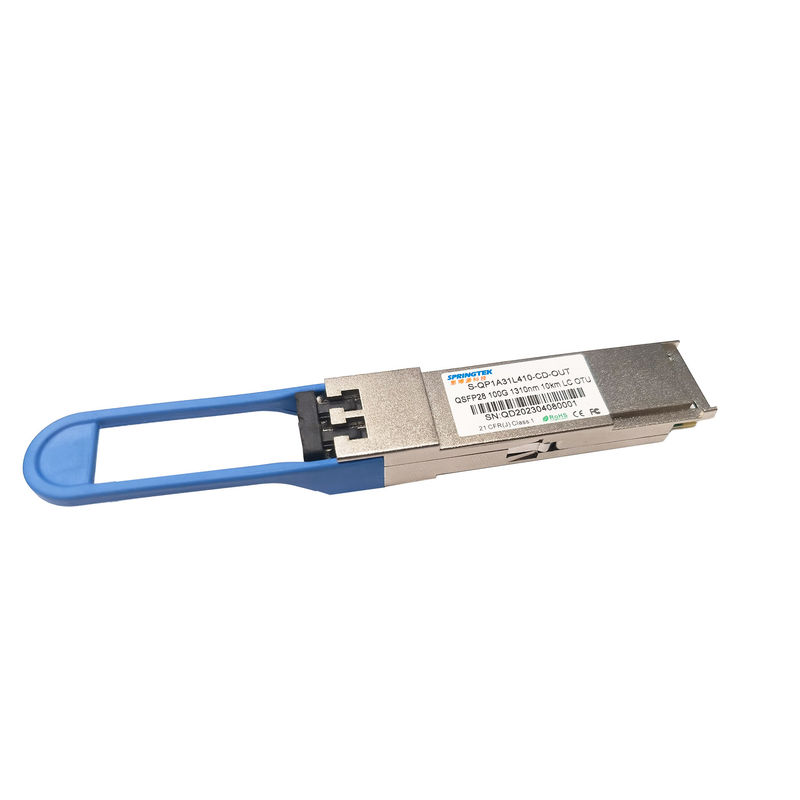

100Gbps Cisco 10Km OTU4 QSFP28 LR4 1294 συμβατή οπτική ενότητα πομποδεκτών -1310nm LC
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
|
S-qp1al4l10-CD-OTU4 |
QSFP28, 100G/112Gbps, 1294 -1310 NM, OTU4, LC, 10km, 0ºC~+70ºC, με DDM, |
Περιγραφή
100GBase QSFP28-LR4-OTU4 Springtek σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών 10km. Αυτή η οπτική συσκευή αποστολής σημάτων contains4-παρόδων DFB ενότητας, οπτικοί δέκτης 4 παρόδων και διοικητικός φραγμός ενότητας συμπεριλαμβανομένων 2 τμηματικών διεπαφών καλωδίων. Τα οπτικά σήματα πολλαπλασιάζονται σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Συνολική κατανάλωση ισχύος | Π | - | - | 3.5 | W |
| Ποσοστό στοιχείων | BR | - | 27.9525 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 900 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά 100Gbase-LR4 | DB | |||
| Κοινή επιστροφής απώλεια εισαγωγής τρόπου | Ανά 100Gbase-LR4 | DB | |||
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 850 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά 100Gbase-LR4 | DB | |||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά 100Gbase-LR4 | DB | |||
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 27.9525± 100 PPM | ΓΨΔ | 1 | ||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1294.53 | - | 1296.59 | NM | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Συνολική μέση δύναμη έναρξης | Ικτάλουρος | - | - | 10.5 | dBm | ||
| Διαβιβάστε τη OMA ανά πάροδο | TxOMA | -1.3 | - | 4.5 | dBm | ||
| Μέση δύναμη έναρξης ανά πάροδο | TXPx | -0.6 | - | 4 | dBm | ||
| Αναλογία εξάλειψης | ER | 4 | - | - | DB | ||
| Αναλογία καταστολής Sidemode | SMSR | 30 | - | - | DB | ||
| Σχετικός θόρυβος έντασης | RIN | - | - | -130 | dB/Hz | ||
| Συντελεστής ανάκλασης συντελεστή ανάκλασης συσκευών αποστολής σημάτων | - | - | -12 | DB | |||
|
Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Χαρακτηριστικά δεκτών | |||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 27.9525± 100 PPM | ΓΨΔ | 3 | ||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1294.53 | - | 1296.59 | NM | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Ο μέσος όρος λαμβάνει τη δύναμη ανά πάροδο | RXPx | -8.6 | - | 4.5 | dBm | 4 | |
| Ευαισθησία δεκτών (OMA) ανά πάροδο | Rxsens | - | - | -8.4 | dBm | ||
| Συντελεστής ανάκλασης δεκτών | - | - | -26 | DB | |||
| Los | Οπτικός de-βεβαιώστε | Pd | - | - | -11.6 | dBm | |
| Οπτικός βεβαιώστε | PA | -24 | - | - | |||
| Υστέρηση Los | 0,5 | - | 6 | DB | |||
| Σημειώσεις | |||||||
|
1. Συσκευή αποστολής σημάτων που ενεργοποιεί σε 25.78125Gbps κάθε κανάλι. 2. Αναλογία 5x10-5 χτυπήματος. 3. Δέκτης που ενεργοποιεί σε 25.78125Gbps κάθε κανάλι. 4. Η αξία δύναμης και η ακρίβεια δύναμης είναι με όλα τα κανάλια επάνω. |
|||||||
