Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1ac4l2k-CD

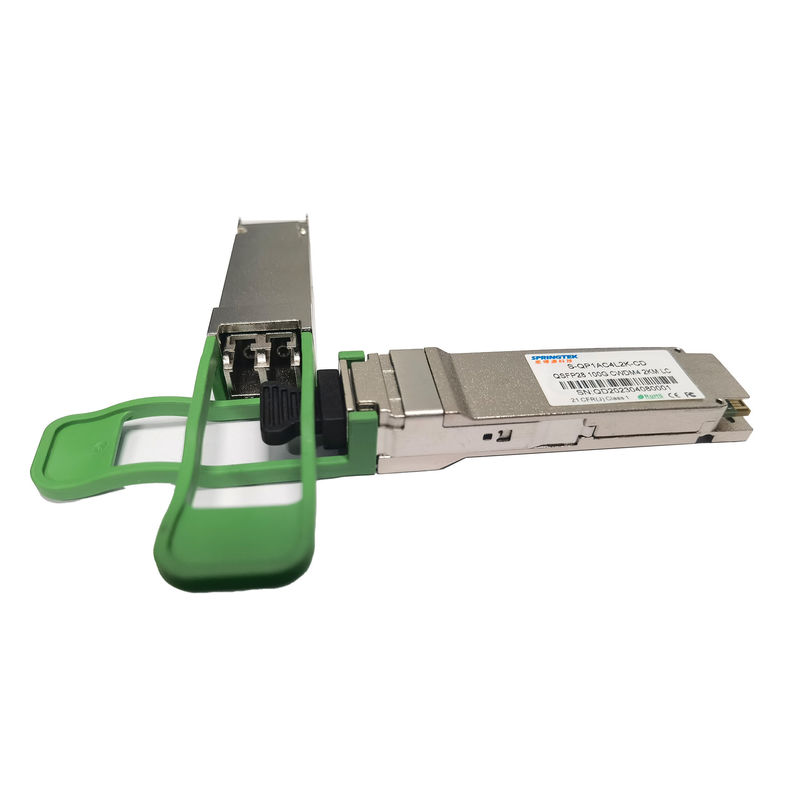

QSFP28 η συμβατή Cisco 100Gbps CWDM4 2Km οπτική ενότητα πομποδεκτών LC
Διαταγή των πληροφοριών
|
Αριθμός μερών |
Περιγραφή προϊόντων |
|
1AC4L2K-CD S-QP |
QSFP 28, 100 GBP, 1271 -1331NM, SM, LC, 2km, 0ºC~+70ºC, με DDM, |
Περιγραφή
Ο πομποδέκτης Springtek 100Gbps CWDM4 QSFP28 σχεδιάζεται για να καλύψει τις απαιτήσεις των στοιχείων 100G - συνδέσεις άνω των SMF μέχρι 2km. Είναι υποχωρητικό με QSFP28 MSA, 100G CLR4, CWDM4 MSA και IEEE 802.3bm. Είναι οικονομικώς αποδοτική, χαμηλής ισχύος κατανάλωση με μια ενιαία παροχή ηλεκτρικού ρεύματος 3.3V. Η ενότητα έχει ένα συνολικό ποσοστό δυαδικών ψηφίων μέχρι 103.1Gbps με να πολλαπλασιάσει 4 ανεξάρτητων οπτικών παρόδων CWDM, κάθε πάροδος ικανή 25.78125Gb/s άνω των 2km SMF. Κατασκευάζεται με το όλος-μέταλλο και τη συμπαγή κατοικία μεγέθους για την ανώτερη απόδοση της EMI.
Χαρακτηριστικά γνωρίσματα
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Λειτουργούσα θερμοκρασία: 0 σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Συνολική κατανάλωση ισχύος | Π | - | - | 3.5 | W |
| Ποσοστό στοιχείων | BR | - | 25.78125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | ||
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 900 | MV | ||
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω | ||
| Διαφορικός κακός συνδυασμός λήξης | - | - | 10 | % | |||
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά 100G CLR4 MSA | DB | |||||
| Κοινή επιστροφής απώλεια εισαγωγής τρόπου | Ανά 100G CLR4 MSA | DB | |||||
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | ||
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 1200 | MV | ||
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω | ||
| Διαφορικός κακός συνδυασμός λήξης | - | - | 10 | % | |||
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά 100G CLR4 MSA | DB | |||||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά 100G CLR4 MSA | DB | |||||
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 25.78125 | ΓΨΔ | 1 | ||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1264.5 | 1271 | 1277.5 | NM | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| Συνολική μέση δύναμη έναρξης | Ικτάλουρος | 10.5 | dBm | ||||
| Μέση δύναμη έναρξης ανά πάροδο | TXPx | -6.5 | 2.5 | dBm | |||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Αναλογία καταστολής Sidemode | SMSR | 30 | DB | ||||
| Σχετικός θόρυβος έντασης | RIN | -130 | dB/Hz | ||||
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων | -12 | DB |
|
||||
|
Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Χαρακτηριστικά δεκτών | |||||||
| Κάνοντας σήμα ποσοστό ανά πάροδο | 25.78125 | ΓΨΔ | 3 | ||||
| Κεντρικά μήκη κύματος παρόδων (σειρά) | λ | 1264.5 | 1271 | 1277.5 | NM | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| Λάβετε τον κορεσμό (OMA) ανά πάροδο | Rmax | 2.5 | |||||
|
Unstressed ευαισθησία δεκτών (OMA) ανά πάροδο |
Rxsens | -10 | dBm | 1,2,3 | |||
| Συντελεστής ανάκλασης δεκτών | -26 | DB | |||||
| Los | Οπτικός de-βεβαιώστε | Pd | -11.6 | dBm | |||
| Οπτικός βεβαιώστε | PA | -24 | -13.6 | ||||
| Υστέρηση Los | 0,5 | DB | |||||
| Σημειώσεις | |||||||
|
|||||||
