Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S -s-FB1032L60-xD

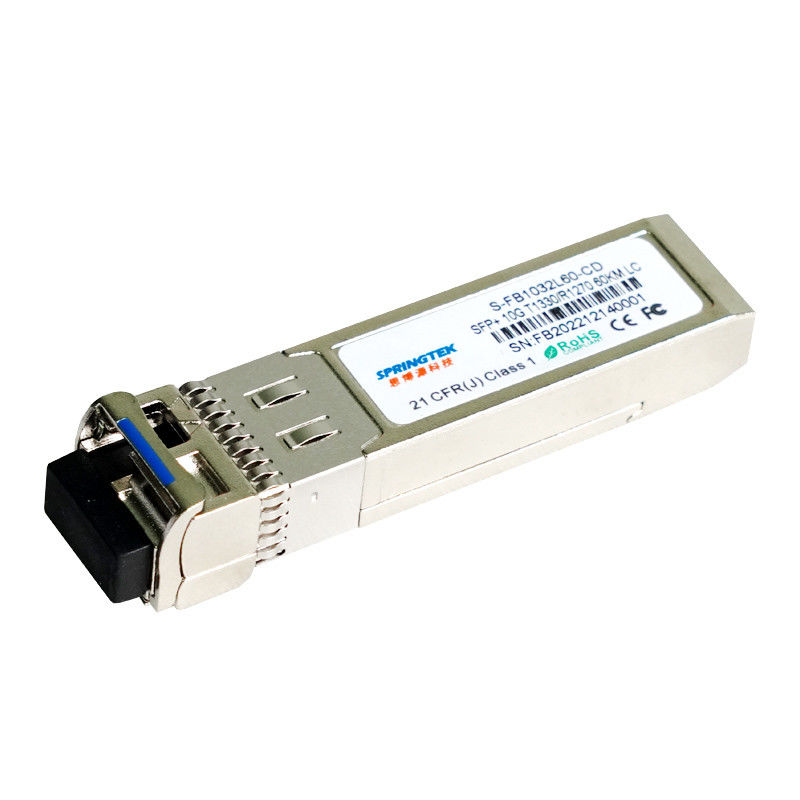

10G Τ1330 /R1270nm 60 οπτική ενότητα πομποδεκτώνχλμ BIDI SFP+
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-fb1032l60-CD | SFP+ BIDI Tx1330/Rx1270nm, 10.3125Gbps, SM, 60km, 0ºC~+70ºC, με DDM |
| S-fb1032l60-ταυτότητα | SFP+ BIDI Tx1330/Rx1270nm, 10.3125Gbps, SM, 60km, -40ºC~+85ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek 10G 1330nm SFP+ BIDI σχεδιάζεται για να διαβιβάσει και να λάβει τα οπτικά στοιχεία πέρα από την ενιαία οπτική ίνα τρόπου για το μήκος 20km συνδέσεων.
Το SFP+ BIDI 60km ηλεκτρική διεπαφή ενότητας είναι υποχωρητικό στις ηλεκτρικές προδιαγραφές SFI. Η σύνθετη αντίσταση εισαγωγής συσκευών αποστολής σημάτων και παραγωγής δεκτών είναι 100 ωμ διαφορικού. Οι γραμμές στοιχείων είναι εσωτερικά που συνδέεται εναλλασσόμενο ρεύμα. Η ενότητα παρέχει τη διαφορική λήξη και μειώνει το διαφορικό στην κοινή μετατροπή τρόπου για τη λήξη ποιοτικών σημάτων και τη χαμηλή EMI.
Χαρακτηριστικά γνωρίσματα
Ενιαία διεπαφή LC, διπλή λειτουργία
1330nmDFB η συσκευή αποστολής σημάτων, APD λαμβάνει
Κατανάλωση ισχύος <1>
Εφαρμόσιμος για τη σύνδεση 60km SMF
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Κατοικία όλος-μετάλλων για την ανώτερη απόδοση της EMI
Η οικονομικώς αποδοτική λύση SFP+, επιτρέπει τις υψηλότερες πυκνότητες λιμένων και το μεγαλύτερο εύρος ζώνης
Λειτουργούσα θερμοκρασία: 0 σε +70°C -40 σε +85°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Άλλες οπτικές συνδέσεις
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | - | - | 300 | μΑ |
| Ποσοστό στοιχείων | BR | - | 10.3125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 700 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC +0,3 | Β |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | 0 | - | 0,8 | Β |
| Λογική TFAULT υψηλή | VTFH | 2.4 | - | VCC | Β |
| Λογική TFAULT χαμηλή | VTFL | VEE | - | VEE +0,4 | Β |
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 850 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Το Los βεβαιώνει την τάση | VLOSA | 2.4 | - | VCC | Β |
| Το Los de-βεβαιώνει την τάση | VLOSD | VEE | - | VEE +0,4 | Β |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | ||
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||||
| Τύπος λέιζερ | DFB | |||||||
| Κεντρικό μήκος κύματος | λ | 1320 | 1330 | 1340 | NM | |||
| Το φασματικό Width@-20dB | Δλ | - | - | 1 | NM | |||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | - | - | DB | |||
| Οπτική δύναμη έναρξης | Ικτάλουρος | 1 | - | 6 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.5 | - | - | DB | |||
| Σχετικός θόρυβος έντασης | RIN | - | - | -128 | dB/Hz | |||
| Διάγραμμα ματιών | Συμμορφώνεται με τις μάσκες ματιών IEEE802.3ae όταν φιλτράρεται | |||||||
| Χαρακτηριστικά δεκτών | ||||||||
| Τύπος δεκτών | ΚΑΡΦΙΤΣΑ | |||||||
| Κεντρικό μήκος κύματος | λ | 1260 | 1270 | 1280 | NM | |||
| Ευαισθησία δεκτών | Sen | - | - | -21 | dBm | 2 | ||
| Υπερφόρτωση δεκτών | PSAT | -6 | - | - | dBm | |||
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -12 | DB | |||
| Το Los βεβαιώνει | LOSA | -35 | - | - | dBm | |||
| Το Los de-βεβαιώνει | LOSD | - | - | -22 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | |||
| Σημειώσεις | ||||||||
|
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae. 2. Μετρημένος με 231 - 1 PRBS@10.3125Gbps, τζίτζιφο-12<10> |
||||||||
