Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-fp1085l03-CD

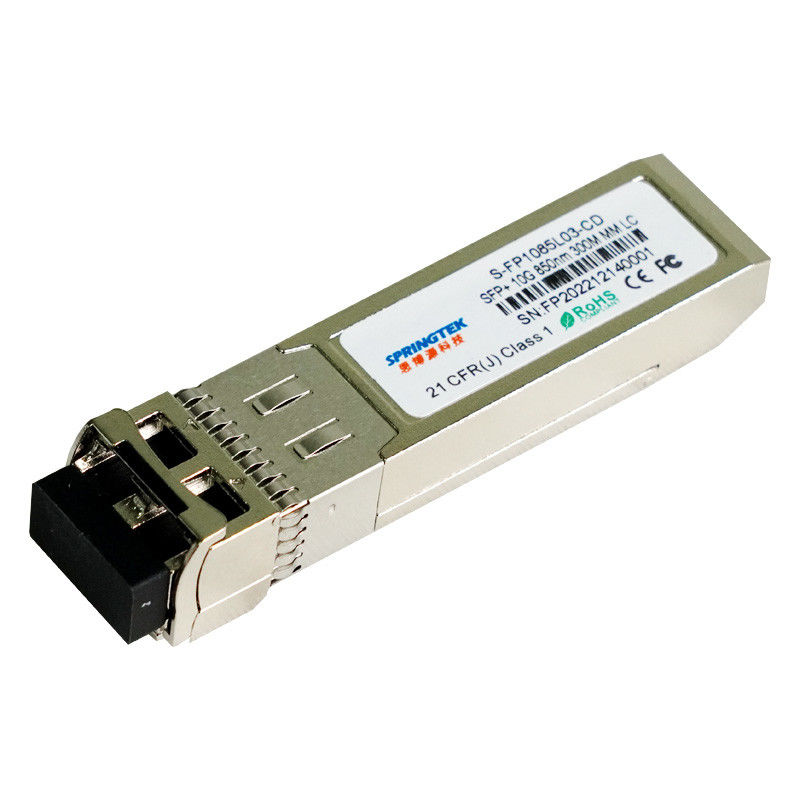

οπτικός πομποδέκτης 10G SFP+SR, συνδετήρας LC, 850nm μέχρι και 300m άνω των MMF
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-fp1085l03-CD | SFP+, 10.3125Gbps, 850nm, SM, 300m, 0ºC~+70ºC, με DDM |
| S-fp1085l03-ταυτότητα | SFP+, 10.3125Gbps, 850nm, SM, 300m, -40ºC~+85ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek 850nm SFP+ σχεδιάζεται για να διαβιβάσει και να λάβει τα οπτικά στοιχεία πέρα από την πολλαπλού τρόπου ίνα για 10G ethernet.
Η ηλεκτρική διεπαφή ενότητας είναι υποχωρητική στις ηλεκτρικές προδιαγραφές SFI. Η σύνθετη αντίσταση εισαγωγής συσκευών αποστολής σημάτων και παραγωγής δεκτών είναι 100 ωμ διαφορικού. Οι γραμμές στοιχείων είναι εσωτερικά που συνδέεται εναλλασσόμενο ρεύμα. Η ενότητα παρέχει τη διαφορική λήξη και μειώνει το διαφορικό στην κοινή μετατροπή τρόπου για τη λήξη ποιοτικών σημάτων και τη χαμηλή EMI.
Χαρακτηριστικά γνωρίσματα
λέιζερ 850nm VCSEL και ανιχνευτής φωτογραφιών ΚΑΡΦΙΤΣΏΝ
Διπλή οπτική διεπαφή δοχείων LC complian
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Καυτός -καυτός-pluggabl
Σύζευξη εναλλασσόμενου ρεύματος των σημάτων CML
Διεθνής ασφάλεια λέιζερ Class1 επικυρωμένη
Λειτουργούσα σειρά θερμοκρασίας:
Λειτουργία DDMI διαθέσιμη με τον εσωτερικά βαθμολογημένο τρόπο
Εμπορικός: 0℃~+70℃
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Κανάλι ινών
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | - | - | 300 | μΑ |
| Ποσοστό στοιχείων | BR | - | 10.3125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 700 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC +0,3 | Β |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | -0.3 | - | 0,8 | Β |
| Λογική TFAULT υψηλή | VTFH | 2.4 | - | VCC +0,3 | Β |
| Λογική TFAULT χαμηλή | VTFL | -0.3 | - | +0.4 | Β |
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 850 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Το Los βεβαιώνει την τάση | VLOSA | 2.4 | - | VCC +0,3 | Β |
| Το Los de-βεβαιώνει την τάση | VLOSD | -0.3 | - | +0.4 | Β |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | ||
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||||
| Τύπος λέιζερ | FP | |||||||
| Σειρά κεντρικού μήκους κύματος | λ | 840 | 850 | 860 | NM | |||
| Φασματικό πλάτος RMS | Δλ | - | - | 0,45 | NM | |||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων | POFF | - | - | -30 | dBm | |||
| Οπτική δύναμη έναρξης | Ικτάλουρος | -5 | - | -1 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.5 | - | - | DB | |||
| Σχετικός θόρυβος έντασης | RIN | - | - | -128 | dB/Hz | |||
| Οπτική ανοχή επιστροφής απώλειας | - | - | 12 | DB | ||||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | - | - | 3.9 | DB | |||
| Διάγραμμα ματιών | Συμμορφώνεται με τις μάσκες ματιών IEEE802.3ae όταν φιλτράρεται | |||||||
| Χαρακτηριστικά δεκτών | ||||||||
| Τύπος δεκτών | ΚΑΡΦΙΤΣΑ | |||||||
| Λειτουργούν κεντρικό μήκος κύματος | λ | 840 | - | 860 | NM | |||
| Ευαισθησία δεκτών | Sen | - | - | -10 | dBm | 2 | ||
| Υπερφόρτωση δεκτών | PSAT | 0,5 | - | - | dBm | |||
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -12 | DB | |||
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | |||
| Το Los de-βεβαιώνει | LOSD | - | - | -17 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | |||
| Σημειώσεις | ||||||||
|
||||||||
