Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-fc10cwl10-CD-ΧΧ

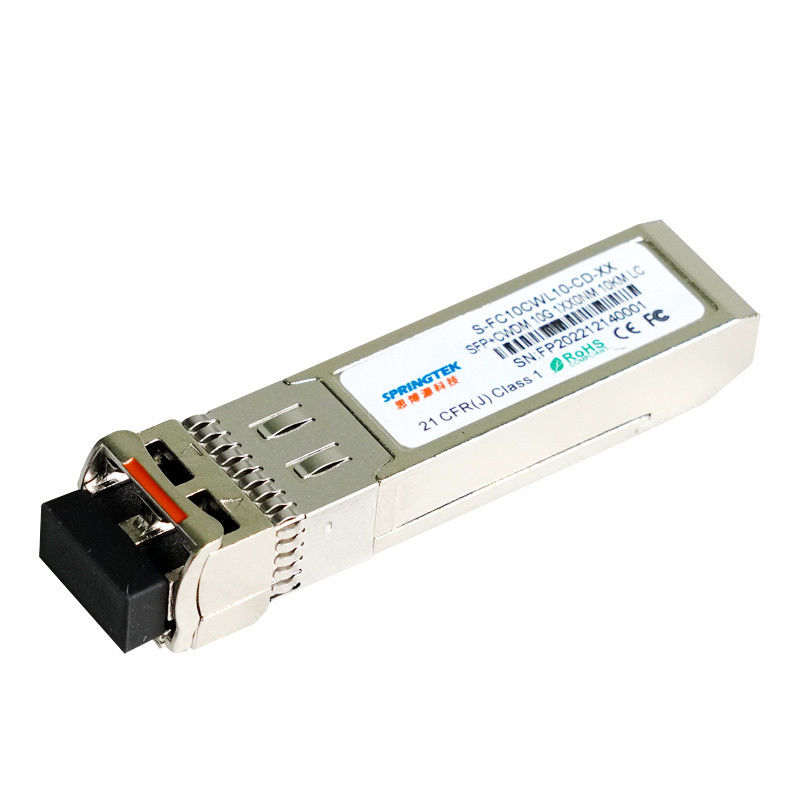

10 GBP CWDM 10χλμSFP + οπτική ενότητα πομποδεκτών
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-FC10CWL10-CD-ΧΧ |
SFP+, 10Gbps, CWDM, 1270nm~1450nm, SM, 10km, 0ºC~+70ºC, με DDM |
Περιγραφή
Οι πομποδέκτες Springtek 10GCWDM SFP+ είναι υψηλή επίδοση, οικονομικώς αποδοτικές ενότητες που υποστηρίζουν το ποσοστό στοιχείων του 10Gbps και απόστασης μετάδοσης 10km με SMF.
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια μη ψυχόμενη συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Οι πομποδέκτες είναι συμβατοί με πολλών πηγών συμφωνία SFP και sff-8472 ψηφιακές λειτουργίες διαγνωστικών.
Χαρακτηριστικά γνωρίσματα
Καυτός-pluggable ίχνος SFP+
Λέιζερ CWDM DFB και φωτοδίοδος ΚΑΡΦΙΤΣΏΝ, μέχρι 10km για τη μετάδοση SMF
Υποχωρητικός με SFP+ MSA και sff-8472 με το διπλό δοχείο LC
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Πραγματικός - χρονικός ψηφιακός διαγνωστικός έλεγχος
Λειτουργούσα θερμοκρασία περίπτωσης: 0 σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
10gbase-LR σε 10.3125Gbps
10gbase-LW σε 9.953Gbps
Συστήματα LTE
Άλλες οπτικές συνδέσεις
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση ανεφοδιασμού | Vcc | -0.5 | - | 4.5 | Β |
| Θερμοκρασία αποθήκευσης | TS | -40 | - | +85 | °C |
| Λειτουργούσα υγρασία | - | 5 | - | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | +70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3,135 | 3.30 | 3,465 | Β |
| Ρεύμα παροχής ηλεκτρικού ρεύματος | Icc | 320 | μΑ | ||
| Ποσοστό στοιχείων | 1.0 | 10.3 | 10.7 | GBP |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λc | λc-6.5 | λc | λc+6.5 | NM | ||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | DB | |||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -3 | +2 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 850 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
| TX θέστε εκτός λειτουργίας | Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
| TX ελάττωμα | Ελάττωμα | 2.0 | Vcc | Β | |||
| Κανονικός | 0 | 0,8 | Β | ||||
| Χαρακτηριστικά δεκτών | |||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1620 | NM | |||
| Ευαισθησία δεκτών | -15 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | 0,5 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -16 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -28 | dBm | ||||
| Υστέρηση Los | 0,5 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 300 | 900 | MV | 4 | ||
| Los | Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
| Σημειώσεις: | |||||||
|
1. Η οπτική δύναμη προωθείται σε SMF. 2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται. 3. Μετρημένος με ένα PRBS 231 - 1 σχέδιο @10312Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής. 4. Εσωτερικά ρεύμα-συνδεμένος. |
|||||||
Συγχρονισμός και ηλεκτρικός
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Το Tx θέτει εκτός λειτουργίας αρνείται το χρόνο | t_on | 1 | κα | ||
| Το Tx θέτει εκτός λειτουργίας βεβαιώνει το χρόνο | t_off | 10 | µs | ||
| Χρόνος να μονογράψει, συμπεριλαμβανομένης της αναστοιχειοθέτησης του ελαττώματος Tx | t_init | 300 | κα | ||
| Το ελάττωμα Tx βεβαιώνει το χρόνο | t_fault | 100 | µs | ||
| Το Tx θέτει εκτός λειτουργίας στην αναστοιχειοθέτηση | t_reset | 10 | µs | ||
| Το Los βεβαιώνει το χρόνο | t_loss_on | 100 | µs | ||
| Το Los de-βεβαιώνει το χρόνο | t_loss_off | 100 | µs | ||
| Τμηματικό ποσοστό ρολογιών ταυτότητας | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2) - υψηλός | VH | 2 | Vcc | Β | |
| MOD_DEF (0:2) - χαμηλός | VL | 0,8 | Β |
Διαγνωστικά
| Παράμετρος | Σειρά | Μονάδα | Ακρίβεια | Βαθμολόγηση |
| Θερμοκρασία | 0 έως +70 | °C | ±3°C | Εσωτερικός |
| Τάση | 3,0 έως 3,6 | Β | ±3% | Εσωτερικός |
| Προκατειλημμένο ρεύμα | 0 έως 100 | μΑ | ±10% | Εσωτερικός |
| TX δύναμη | -5 έως +2 | dBm | ±3dB | Εσωτερικός |
| RX δύναμη | -16 έως -1 | dBm | ±3dB | Εσωτερικός |
