Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S -s-FB1023L10-xD

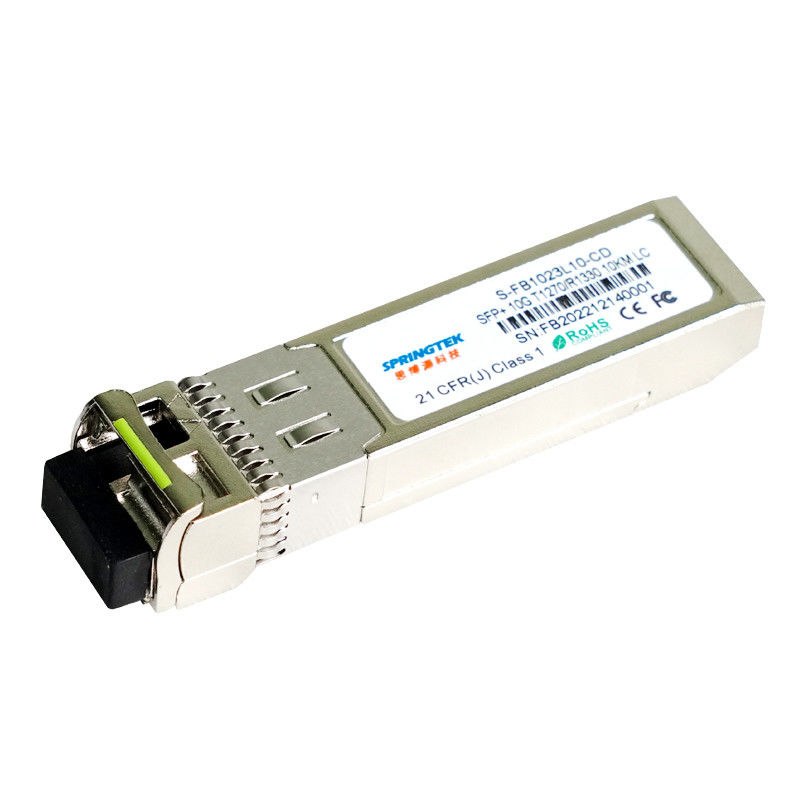

10G Τ1270 /R1330nm 10 οπτική ενότητα πομποδεκτώνχλμ BIDI SFP+
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-fb1023l10-CD | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10km, 0ºC~+70ºC, με DDM |
| S-fb1023l10-ταυτότητα | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10km, -40ºC~+85ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek10G 1270nm SFP+ BIDI σχεδιάζεται για να διαβιβάσει και να λάβει τα οπτικά στοιχεία πέρα από την ενιαία οπτική ίνα τρόπου για το μήκος 10km συνδέσεων.
Το SFP+ BIDI 10km ηλεκτρική διεπαφή ενότητας είναι υποχωρητικό στις ηλεκτρικές προδιαγραφές SFI. Η σύνθετη αντίσταση εισαγωγής συσκευών αποστολής σημάτων και παραγωγής δεκτών είναι 100 ωμ διαφορικού. Οι γραμμές στοιχείων είναι εσωτερικά που συνδέεται εναλλασσόμενο ρεύμα. Η ενότητα παρέχει τη διαφορική λήξη και μειώνει το διαφορικό στην κοινή μετατροπή τρόπου για τη λήξη ποιοτικών σημάτων και τη χαμηλή EMI.
Χαρακτηριστικά γνωρίσματα
Ενιαία διεπαφή LC
συσκευή αποστολής σημάτων 1270nm DFB, δέκτης ΚΑΡΦΙΤΣΏΝ
Κατανάλωση ισχύος <1w>
Εφαρμόσιμος για τη σύνδεση 10km SMF
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Κατοικία όλος-μετάλλων για την ανώτερη απόδοση της EMI
Η οικονομικώς αποδοτική λύση SFP+, επιτρέπει τις υψηλότερες πυκνότητες λιμένων και το μεγαλύτερο εύρος ζώνης
Λειτουργούσα θερμοκρασία: 0 σε +70°C -40 σε +85°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Άλλες οπτικές συνδέσεις
Απόλυτες μέγιστες εκτιμήσεις
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | - | - | 300 | μΑ |
| Ποσοστό στοιχείων | BR | - | 10.3125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 700 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC +0,3 | Β |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | 0 | - | 0,8 | Β |
| Λογική TFAULT υψηλή | VTFH | 2.4 | - | VCC | Β |
| Λογική TFAULT χαμηλή | VTFL | VEE | - | VEE +0,4 | Β |
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 850 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Το Los βεβαιώνει την τάση | VLOSA | 2.4 | - | VCC | Β |
| Το Los de-βεβαιώνει την τάση | VLOSD | VEE | - | VEE +0,4 | Β |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | ||
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||||
| Τύπος λέιζερ | DFB | |||||||
| Κεντρικό μήκος κύματος | λ | 1260 | 1270 | 1280 | NM | |||
| Το φασματικό Width@-20dB | Δλ | - | - | 1 | NM | |||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | - | - | DB | |||
| Οπτική δύναμη έναρξης | Ικτάλουρος | -8.2 | - | 0,5 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.5 | - | - | DB | |||
| Σχετικός θόρυβος έντασης | RIN | - | - | -128 | dB/Hz | |||
| Διάγραμμα ματιών | Συμμορφώνεται με τις μάσκες ματιών IEEE802.3ae όταν φιλτράρεται | |||||||
| Χαρακτηριστικά δεκτών | ||||||||
| Τύπος δεκτών | ΚΑΡΦΙΤΣΑ | |||||||
| Κεντρικό μήκος κύματος | λ | 1320 | 1330 | 1340 | NM | |||
| Ευαισθησία δεκτών | Sen | - | - | -14.4 | dBm | 2 | ||
| Υπερφόρτωση δεκτών | PSAT | 0,5 | - | - | dBm | |||
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -12 | DB | |||
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | |||
| Το Los de-βεβαιώνει | LOSD | - | - | -17 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | |||
| Σημειώσεις | ||||||||
|
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae. 2. Μετρημένος με 231 - 1 PRBS@10.3125Gbps, τζίτζιφο-12<10> |
||||||||
