Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-fp1055l80-CD

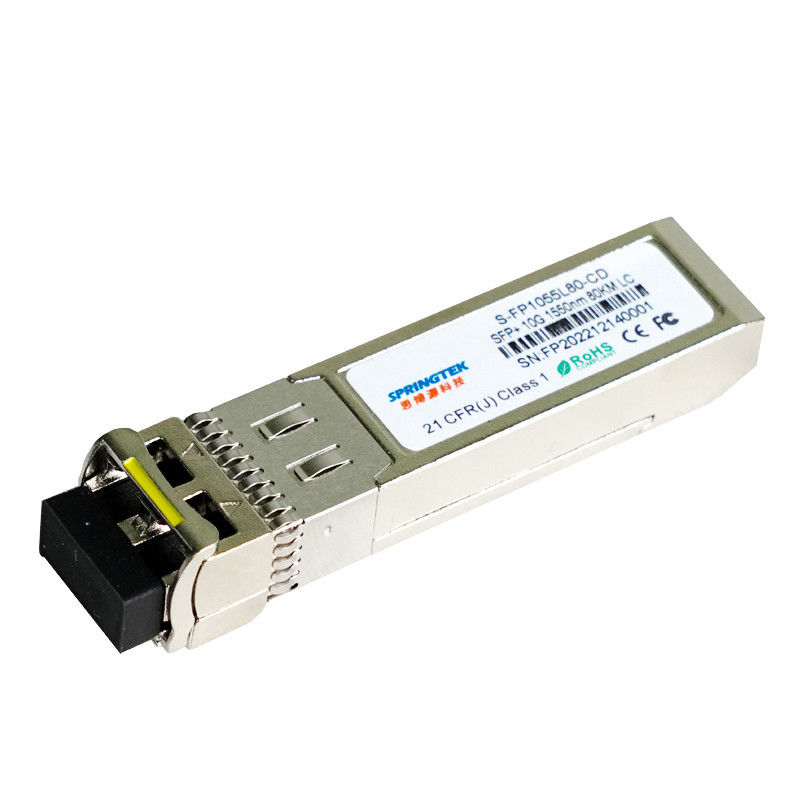

10Gbps 1550 NM 80 οπτική ενότητα πομποδεκτώνχλμSFP+
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-fp1055l80-CD | SFP+, 10.3125Gbps, 1550nm, SM, 80km, 0ºC~+70ºC, με DDM |
Περιγραφή
Ο δροσισμένος EML 10Gbps SFP+ 1550nm πομποδέκτης Springtek σχεδιάζεται για να διαβιβάσει και να λάβει τα οπτικά στοιχεία στις συνδέσεις 10G Ethernet πέρα από την ενιαία οπτική ίνα τρόπου μέχρι 80km.
Το Springtek 1550nm 80km ηλεκτρική διεπαφή ενότητας SFP+ είναι υποχωρητικό στις ηλεκτρικές προδιαγραφές SFI. Η σύνθετη αντίσταση εισαγωγής συσκευών αποστολής σημάτων και παραγωγής δεκτών είναι 100 ωμ διαφορικού. Οι γραμμές στοιχείων είναι εσωτερικά που συνδέεται εναλλασσόμενο ρεύμα. Η ενότητα παρέχει τη διαφορική λήξη και μειώνει το διαφορικό στην κοινή μετατροπή τρόπου για τη λήξη ποιοτικών σημάτων και τη χαμηλή EMI.
Χαρακτηριστικά γνωρίσματα
LC διπλή οπτική διεπαφή
δροσισμένη 1550nm συσκευή αποστολής σημάτων EML, δέκτης APD
Υποστήριξη μέχρι τα ποσοστά δυαδικών ψηφίων 11.3G
Χαμηλής ισχύος κατανάλωση<2w>
Μήκος μέχρι 80km SMF
Κατοικία όλος-μετάλλων για την ανώτερη απόδοση της EMI
Η οικονομικώς αποδοτική λύση SFP+, επιτρέπει τις υψηλότερες πυκνότητες λιμένων και το μεγαλύτερο εύρος ζώνης
Λειτουργούσα θερμοκρασία: 0 σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
8.5G/10G κανάλι ινών
10G SONET/SDH, OTU2/2e
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -0 | 70 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 5 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | +70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3,135 | 3.30 | 3,465 | Β |
| Ρεύμα ανεφοδιασμού | Icc | 450 | μΑ | ||
| Ποσοστό στοιχείων | BR | - | 10.3125 | 11.3 | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | 850 | MV | |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC | Β |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | 0 | - | 0,8 | Β |
| Λογική TFAULT υψηλή | VTFH | 2.0 | - | VCC | Β |
| Λογική TFAULT χαμηλή | VTFL | 0 | - | 0,8 | Β |
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 850 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Ελάττωμα Los | Ελάττωμα VLOS | Vcc-1,3 | VccHOST | Β | |
| Los κανονικό | Κανόνας VLOS | Vee | Vee+0.8 | Β | |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Τύπος λέιζερ | EML | |||||
| Σειρά κεντρικού μήκους κύματος | λ | 1530 | 1550 | 1565 | NM | |
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | - | - | DB | |
| Οπτική δύναμη έναρξης | Ικτάλουρος | -1 | - | 4 | dBm | |
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων | POFF | - | - | -30 | dBm | |
| Αναλογία εξάλειψης | ER | 8.5 | - | - | DB | |
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | - | - | 3 | DB | |
| Σχετικός θόρυβος έντασης | RIN | - | - | -128 | dB/Hz | |
| Χαρακτηριστικά δεκτών | ||||||
| Τύπος δεκτών | APD | |||||
| Λειτουργούν κεντρικό μήκος κύματος | λ | 1270 | - | 1610 | NM | |
| Ευαισθησία δεκτών | Sen | - | - | -23 | dBm | 1 |
| Υπερφόρτωση δεκτών | PSAT | -7 | - | - | dBm | |
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -27 | DB | |
| Το Los βεβαιώνει | LOSA | -37 | - | - | dBm | |
| Το Los de-βεβαιώνει | LOSD | - | - | -26 | dBm | |
| Υστέρηση Los | LOSH | 0,5 | 3 | DB | ||
| Σημειώσεις | ||||||
| 1. Μετρημένος με 231 - 1 PRBS@10.3125Gbps, τζίτζιφο-12<10>, με το χειρότερο ER, BtB | ||||||
