Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-fp1031l40-CD

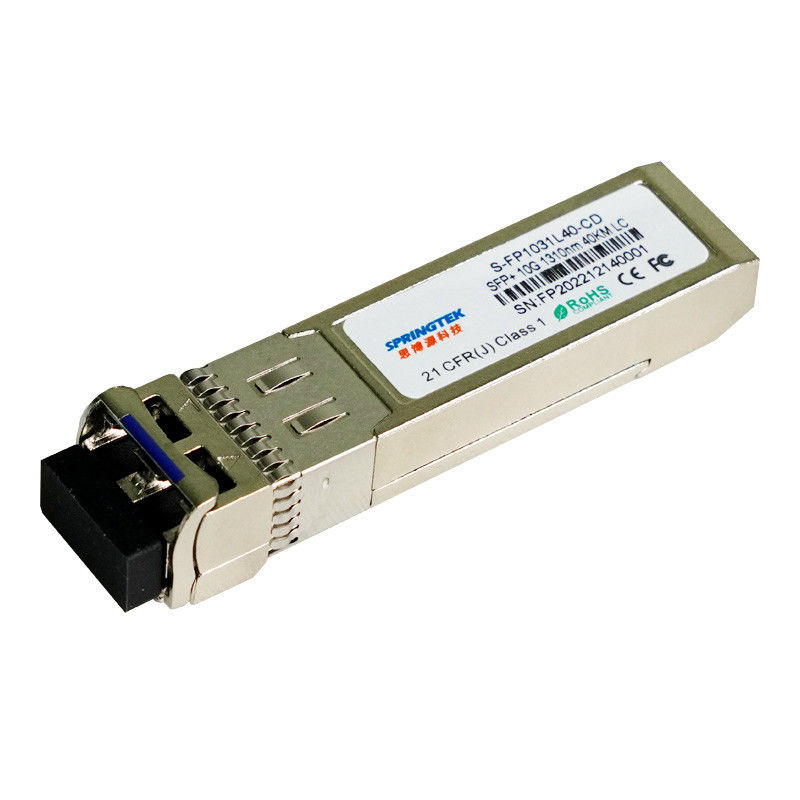

10Gbps 1310nm 20km οπτική ενότητα πομποδεκτών SFP+
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-fp1031l40-CD | SFP+, 10.3125Gbps, 1310nm, SM, 40km, 0ºC~+70ºC, με DDM |
| S-fp1031l40-ταυτότητα | SFP+, 10.3125Gbps, 1310nm, SM, 40km, -40ºC~+85ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek 1310nm DFB 10Gbps SFP+ σχεδιάζεται για να διαβιβάσει και να λάβει τα οπτικά στοιχεία πέρα από την ενιαία οπτική ίνα τρόπου για το μήκος 10km συνδέσεων.
Το SFP+ 40km ηλεκτρική διεπαφή ενότητας είναι υποχωρητικό στις ηλεκτρικές προδιαγραφές SFI. Η σύνθετη αντίσταση εισαγωγής συσκευών αποστολής σημάτων και παραγωγής δεκτών είναι 100 ωμ διαφορικού. Οι γραμμές στοιχείων είναι εσωτερικά που συνδέεται εναλλασσόμενο ρεύμα. Η ενότητα παρέχει τη διαφορική λήξη και μειώνει το διαφορικό στην κοινή μετατροπή τρόπου για τη λήξη ποιοτικών σημάτων και τη χαμηλή EMI.
Χαρακτηριστικά γνωρίσματα
LC διπλή οπτική διεπαφή
συσκευή αποστολής σημάτων 1310nm DFB, δέκτης ΚΑΡΦΙΤΣΏΝ
Χαμηλής ισχύος κατανάλωση
Εφαρμόσιμος για τη σύνδεση 40km SMF
Κατοικία όλος-μετάλλων για την ανώτερη απόδοση της EMI
Το προηγμένο υλικολογισμικό επιτρέπει την κρυπτογράφηση συστημάτων πελατών
Πληροφορίες που αποθηκεύονται στον πομποδέκτη
Η οικονομικώς αποδοτική λύση SFP+, επιτρέπει τις υψηλότερες πυκνότητες λιμένων και το μεγαλύτερο εύρος ζώνης
Λειτουργούσα θερμοκρασία: 0 σε +70°C -40 σε +85°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Άλλες οπτικές συνδέσεις
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | - | - | 300 | μΑ |
| Ποσοστό στοιχείων | BR | - | 10.3125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 700 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC +0,3 | Β |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | 0 | - | 0,8 | Β |
| Λογική TFAULT υψηλή | VTFH | 2.4 | - | VCC | Β |
| Λογική TFAULT χαμηλή | VTFL | VEE | - | VEE +0,4 | Β |
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 850 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Το Los βεβαιώνει την τάση | VLOSA | 2.4 | - | VCC | Β |
| Το Los de-βεβαιώνει την τάση | VLOSD | VEE | - | VEE +0,4 | Β |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | ||
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||||
| Τύπος λέιζερ | DFB | |||||||
| Σειρά κεντρικού μήκους κύματος | λ | 1260 | 1310 | 1355 | NM | |||
| Το φασματικό Width@-20dB | Δλ | - | - | 1 | NM | |||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | - | - | DB | |||
| Οπτική δύναμη έναρξης | Ικτάλουρος | 1 | - | 6 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.5 | - | - | DB | |||
| Σχετικός θόρυβος έντασης | RIN | - | - | -128 | dB/Hz | |||
| Διάγραμμα ματιών | Συμμορφώνεται με τις μάσκες ματιών IEEE802.3ae όταν φιλτράρεται | |||||||
| Χαρακτηριστικά δεκτών | ||||||||
| Τύπος δεκτών | ΚΑΡΦΙΤΣΑ | |||||||
| Λειτουργούν κεντρικό μήκος κύματος | λ | 1260 | - | 1610 | NM | |||
| Ευαισθησία δεκτών | Sen | - | - | -15 | dBm | 2 | ||
| Υπερφόρτωση δεκτών | PSAT | 0,5 | - | - | dBm | |||
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -12 | DB | |||
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | |||
| Το Los de-βεβαιώνει | LOSD | - | - | -17 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | |||
| Σημειώσεις | ||||||||
|
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae. 2. Μετρημένος με 231 - 1 PRBS@10.3125Gbps, τζίτζιφο-12<10> |
||||||||
