Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qd4a31m01-CD-4

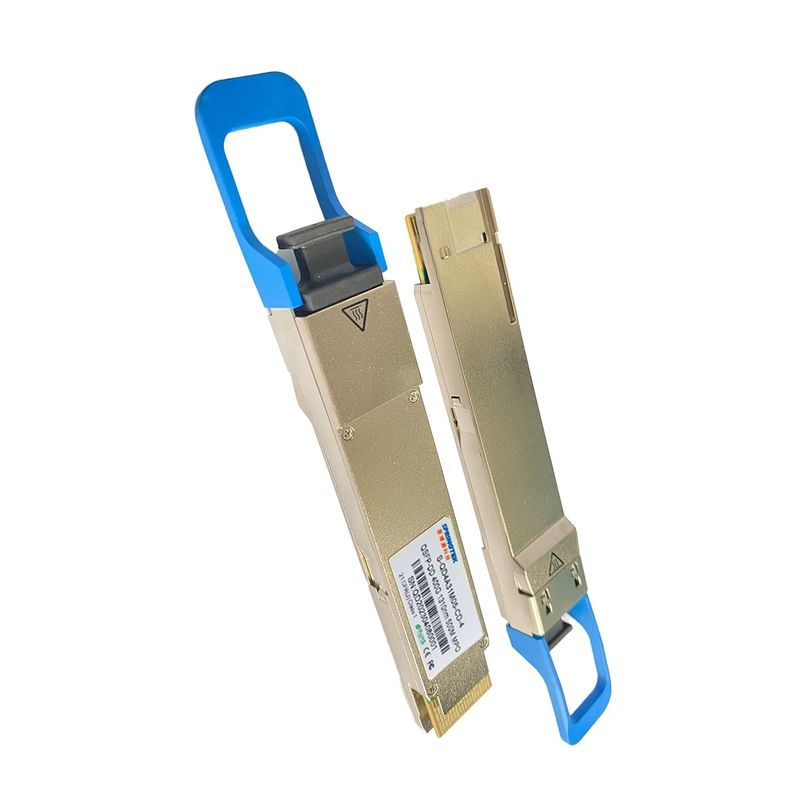

Συμβατός ιουνίπερος cOem qsfp-dd/Cisco 400G 1310nm DR4 500M οπτική ενότητα πομποδεκτών MTP/MPO
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.PDF
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
|
S-qd4a31m05-CD-4 |
Qsfp-dd 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, με DDM |
Περιγραφή
Springtek 400Gb/s qsfp-dd DR4 ενότητα που σχεδιάζεται οπτική για τις εφαρμογές οπτικών επικοινωνιών 500m. S-qd4a31m05-CD-4 η ενότητα μετατρέπει 8 κανάλια δεδομένων εισόδου 50Gb/s (PAM4) των ηλεκτρικών σε 4 κανάλια των παράλληλων οπτικών σημάτων, κάθε ένα ικανό της λειτουργίας 100Gb/s για ένα συνολικό ποσοστό στοιχείων των 400Gb/s. Reversely, στο δέκτη
η πλευρά, η ενότητα μετατρέπει 4 κανάλια των παράλληλων οπτικών σημάτων 100Gb/s κάθε κανάλι για ένα συνολικό ποσοστό στοιχείων του 400Gb/s σε 8 κανάλια δεδομένων εξόδου 50Gb/s (PAM4) των ηλεκτρικών.
Ένα καλώδιο οπτικής ίνας με έναν συνδετήρα MTP/MPO-12 μπορεί να συνδεθεί με το δοχείο ενότητας Springtek 400Gb/s qsfp-dd DR4. Η κατάλληλη ευθυγράμμιση εξασφαλίζεται από τις καρφίτσες οδηγών μέσα στο δοχείο. Το καλώδιο δεν μπορεί συνήθως να στριφτεί για το κατάλληλο κανάλι για να διοχετεύσει την ευθυγράμμιση. Η ηλεκτρική σύνδεση επιτυγχάνεται μέσω ενός MSA-υποχωρητικού συνδετήρα τύπων ακρών qsfp-dd.
Το προϊόν σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με την πολλών πηγών συμφωνία qsfp-dd
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
Πρέπει να διαπιστωθεί ότι η λειτουργία παραπάνω από οποιεσδήποτε μεμονωμένες απόλυτες μέγιστες εκτιμήσεις να προκαλέσει τη μόνιμη ζημία σε αυτήν την ενότητα.
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 3.6 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Λειτουργούσα θερμοκρασία περίπτωσης | 0 | 70 | °C | ||
| Σχετική υγρασία (μη-συμπύκνωση) | RH | 0 | 85 | % |
Συνιστώμενες απαιτήσεις παροχής λειτουργούντων όρων και ηλεκτρικού ρεύματος
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις |
| Λειτουργούσα θερμοκρασία περίπτωσης | ΚΟΡΥΦΗ | 0 | 70 | βαθμός Κελσίου | ||
| Τάση παροχής ηλεκτρικού ρεύματος | VCC | 3,135 | 3.3 | 3,465 | Β | |
| Ποσοστό στοιχείων, κάθε πάροδος | 26.5625 | ΓΨΔ | PAM4 | |||
| Ακρίβεια ποσοστού στοιχείων | -100 | 100 | PPM | |||
| Αναλογία λάθους κομματιών προ-FEC | 2.4x10-4 | |||||
| Αναλογία λάθους κομματιών μετα-FEC | 1x10-12 | 1 | ||||
| Απόσταση συνδέσεων | Δ | 0,002 | 500 | μ | 2 |
Ηλεκτρικά χαρακτηριστικά
Τα ακόλουθα ηλεκτρικά χαρακτηριστικά καθορίζονται πέρα από το συνιστώμενο λειτουργικό περιβάλλον εκτός αν ορίζεται διαφορετικά.
| Παράμετρος | Δοκιμή oint | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις | |
| Κατανάλωση ισχύος | 12 | W | |||||
| Ρεύμα ανεφοδιασμού | Icc | 3.64 | Α | ||||
| Συσκευή αποστολής σημάτων (κάθε πάροδος) | |||||||
| Κάνοντας σήμα ποσοστό, κάθε πάροδος | TP1 | 26.5625 ± 100 PPM | ΓΨΔ | ||||
|
Διαφορική ανοχή τάσης εισαγωγής PK-PK Κακός συνδυασμός |
TP1a | 900 | mVpp | 1 | |||
| Διαφορική λήξη | TP1 | 10 | % | ||||
| Διαφορική επιστροφής απώλεια εισαγωγής | TP1 |
IEEE 802.3-2015 Εξίσωση (83E-5) |
DB | ||||
| Διαφορικό στον κοινό τρόπο Επιστροφής απώλεια εισαγωγής |
TP1 | IEEE 802.3-2015 Εξίσωση (83E-6) |
DB | ||||
| Τονισμένη ενότητα δοκιμή εισαγωγής | TP1a |
Δείτε IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Single-ended τάση Σειρά ανοχής (λ.) |
TP1a | -0,4 έως 3,3 | Β | ||||
| Ύψος ματιών κοντινός-τελών, διαφορικό | TP1 | -350 | 2850 | MV | 3 | ||
| Δέκτης (κάθε πάροδος) | |||||||
| Ύψος ματιών μακριά-τελών, διαφορικό | TP4 | 26.5625 ± 100 PPM | ΓΨΔ | ||||
|
Διαφορικό κορυφής-σε-κορυφή Τάση παραγωγής |
TP4 | 900 | mVpp | ||||
| Κοινή τάση παραγωγής τρόπου εναλλασσόμενου ρεύματος (Vcm) | TP4 | 17.5 | MV | ||||
|
Διαφορική λήξη Κακός συνδυασμός |
TP4 | 10 | % | ||||
|
Διαφορική επιστροφής απώλεια παραγωγής
|
TP4 |
IEEE 802.3-2015 Εξίσωση (83E-2) |
|||||
|
Κοινή έως διαφορική μετατροπή τρόπου Επιστροφής απώλεια |
TP4 |
IEEE 802.3-2015 Εξίσωση (83E-3) |
|||||
|
Χρόνος μετάβασης, 20% σε 80%
|
TP4 | 9.5 | CP | ||||
|
Πλάτος μασκών συμμετρίας ματιών κοντινός-τελών (ESMW) |
TP4 | 0,265 | UI | ||||
| Ύψος ματιών κοντινός-τελών, διαφορικό | TP4 | 70 | MV | ||||
|
Πλάτος μασκών συμμετρίας ματιών μακριά-τελών (ESMW) |
TP4 | 0,2 | UI | ||||
| Ύψος ματιών μακριά-τελών, διαφορικό | TP4 | 30 | MV | ||||
| Αναλογία προδρόμων ISI μακριά-τελών | TP4 | -4.5 | 2.5 | % | |||
| Κοινή τάση παραγωγής τρόπου (Vcm) | TP4 | -350 | 2850 | MV | 3 | ||
|
Σημειώσεις: 1. Με την εξαίρεση IEEE 802.3bs 120E.3.1.2 ότι το σχέδιο είναι PRBS31Q ή ανακατωμένο μη απασχόλησης. 2. Συναντά τα ΤΖΙΤΖΙΦΑ που διευκρινίζονται IEEE 802.3bs 120E.1.1. 3. Τάση ΣΥΝΕΧΟΥΣ τρόπου που παράγεται κοινή από τον οικοδεσπότη. Η προδιαγραφή περιλαμβάνει τα αποτελέσματα της τάσης επίγειων όφσετ. |
|||||||
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις |
| Κεντρικό μήκος κύματος | λc | 1304.5 | 1310 | 1317.5 | NM | |
| Συσκευή αποστολής σημάτων | ||||||
| Ποσοστό στοιχείων, κάθε πάροδος | 53,125 ± 100 PPM | ΓΨΔ | ||||
| Σχήμα διαμόρφωσης | PAM4 | |||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
| Μέση δύναμη έναρξης, κάθε πάροδος | PAVG | -2.9 | 4 | dBm | 1 | |
|
Εξωτερικό οπτικό εύρος διαμόρφωσης (OMAouter), κάθε πάροδος |
POMA | -0.8 | 4.2 | dBm | 2 | |
|
Δύναμη έναρξης σε OMAouter μείον TDECQ, κάθε πάροδος για το ER ≥ 4.5dB για το ER < 4=""> |
-2.2 -1.9 |
DB | ||||
|
Συσκευή αποστολής σημάτων και μάτι Clouser διασποράς για PAM4, κάθε πάροδος |
TDECQ | 3.4 | DB | |||
| TDECQ – 10*log10 (Ceq), κάθε πάροδος | 3.4 | DB | 3 | |||
| Αναλογία εξάλειψης | ER | 3.5 | DB | |||
|
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMAouter) |
4 | DB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Οπτική ανοχή επιστροφής απώλειας | TOL | 21.4 | DB | |||
|
Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος |
Poff | -26 | dBm | |||
| Χρόνος μετάβασης συσκευών αποστολής σημάτων | 17 | CP | ||||
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ Συσκευή αποστολής σημάτων, κάθε πάροδος |
Poff | -15 | dBm | |||
| Δέκτης | ||||||
| Ποσοστό στοιχείων, κάθε πάροδος | 53,125 ± 100 PPM | ΓΨΔ | ||||
| Σχήμα διαμόρφωσης | PAM4 | |||||
| Κατώτατο όριο ζημίας, κάθε πάροδος | THd | 5 | dBm | 4 | ||
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος | -5.9 | 4 | dBm | 5 | ||
| Λάβετε τη δύναμη (OMAouter), κάθε πάροδος | 4.2 | dBm | ||||
|
Ευαισθησία δεκτών (OMAouter), κάθε πάροδος |
SEN |
Εξίσωση (1) |
dBm | 6 | ||
| Τονισμένη ευαισθησία δεκτών | SRS | -1.9 | dBm | 7 | ||
| Συντελεστής ανάκλασης δεκτών | RR | -26 | DB | |||
| Το Los βεβαιώνει | LOSA | -15 | dBm | |||
| Το Los de-βεβαιώνει | LOSD | -8.9 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | DB | |||
| Τονισμένοι όροι για την ευαισθησία δεκτών πίεσης (σημείωση 7) | ||||||
| Τονισμένη περάτωση ματιών για PAM4 (SECQ), πάροδος υπό δοκιμή |
3.4 | DB | ||||
| SECQ – 10*log10 (Ceq), δοκιμή παρόδων nder | 3.4 | DB | ||||
| OMAouter κάθε παρόδου επιτιθέμενων | 4.2 | dBm | ||||
Ψηφιακές διαγνωστικές λειτουργίες
Τα ακόλουθα ψηφιακά διαγνωστικά χαρακτηριστικά καθορίζονται πέρα από τους κανονικούς λειτουργούντες όρους εκτός αν ορίζεται διαφορετικά.
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδες | Σημειώσεις |
| Απόλυτο σφάλμα οργάνων ελέγχου θερμοκρασίας | DMI_Temp | -3 | 3 | βαθμός Κελσίου | Πέρα από τη λειτουργία σειρά θερμοκρασίας |
| Απόλυτο σφάλμα οργάνων ελέγχου τάσης ανεφοδιασμού | DMI _VCC | -0.1 | 0,1 | Β | Πέρα από την πλήρη λειτουργία σειρά |
| Απόλυτο σφάλμα οργάνων ελέγχου δύναμης καναλιών RX | DMI_RX_Ch | -2 | 2 | DB | 1 |
| Προκατειλημμένο τρέχον όργανο ελέγχου καναλιών | DMI_Ibias_Ch | -10% | 10% | μΑ | |
| Απόλυτο σφάλμα οργάνων ελέγχου δύναμης καναλιών TX | DMI_TX_Ch | -2 | 2 | DB | 1 |
|
Σημειώσεις: 1. Λόγω της ακρίβειας μέτρησης των διαφορετικών ινών, θα μπορούσε να υπάρξει μια πρόσθετη διακύμανση +/-1 DB, ή α +/- συνολική ακρίβεια 3 DB. |
|||||
