Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qd4a85m01-CD-8

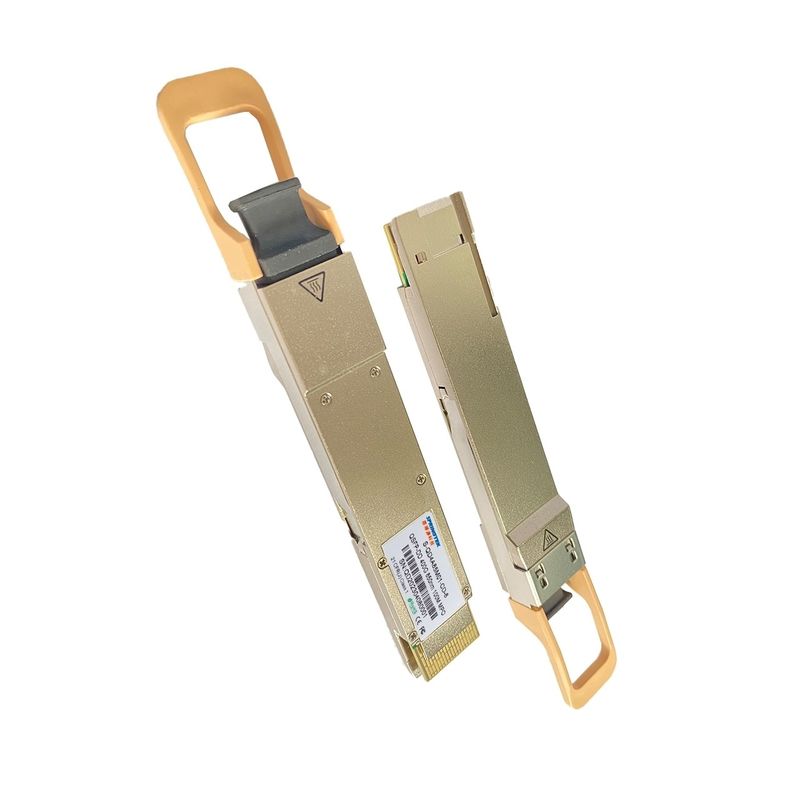

Συμβατός qsfp-dd MPO 850nm οπτικός πομποδέκτης 400G SR8 100M Arista
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.PDF
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-qd4a85m01-CD-8 | Qsfp-dd 400G 850nm SR8 100M MPO, 0ºC~+70ºC, με DDM |
Περιγραφή
Οπτική ενότητα Springtek 400Gb/s qsfp-dd SR8. Παρέχει την αυξανόμενη πυκνότητα λιμένων και τη συνολική εξοικονόμηση κόστους συστημάτων. Το σύνολο qsfp-dd - η διπλή οπτική ενότητα προσφέρει τον ανεξάρτητο 8 διαβιβάζει και λαμβάνει τα κανάλια, κάθε ένα ικανό της λειτουργίας 53.125Gb/s για ένα συνολικό ποσοστό στοιχείων του 400Gb/s σε 100 μέτρα της πολλαπλού τρόπου ίνας OM3.
Ένα καλώδιο οπτικής ίνας με έναν συνδετήρα MTP/MPO-16 μπορεί να συνδεθεί με το δοχείο ενότητας qsfp-dd SR8. Η κατάλληλη ευθυγράμμιση εξασφαλίζεται από τις καρφίτσες οδηγών μέσα στο δοχείο. Το καλώδιο δεν μπορεί συνήθως να στριφτεί για το κατάλληλο κανάλι για να διοχετεύσει την ευθυγράμμιση. Η ηλεκτρική σύνδεση επιτυγχάνεται μέσω ενός MSA-υποχωρητικού συνδετήρα τύπων ακρών qsfp-dd.
Τα κεντρικά μήκη κύματος όλων των 8 παράλληλων παρόδων είναι 850nm. Περιέχει έναν οπτικό συνδετήρα mpo-16 για την οπτική διεπαφή και έναν συνδετήρα καρφιτσών 60 για την ηλεκτρική διεπαφή. Ο οικοδεσπότης FEC πρέπει για να υποστηρίξει τη μετάδοση πολλαπλού τρόπου ινών μέχρι 70m OM3.
S-qd4a85m01-CD-8 το προϊόν σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με τον πολλών πηγών τύπο συμφωνίας qsfp-dd (MSA) - 2. Έχει ως σκοπό να ικανοποιήσει τους πιό σκληρούς εξωτερικούς λειτουργούντες όρους συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρέμβασης της EMI.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
Πρέπει να διαπιστωθεί ότι η λειτουργία παραπάνω από οποιεσδήποτε μεμονωμένες απόλυτες μέγιστες εκτιμήσεις να προκαλέσει τη μόνιμη ζημία σε αυτήν την ενότητα.
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 3.6 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Λειτουργούσα θερμοκρασία περίπτωσης | 0 | 70 | °C | ||
| Σχετική υγρασία (μη-συμπύκνωση) | RH | 0 | 85 | % |
Συνιστώμενες απαιτήσεις παροχής λειτουργούντων όρων και ηλεκτρικού ρεύματος
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις |
| Λειτουργούσα θερμοκρασία περίπτωσης | ΚΟΡΥΦΗ | 0 | 70 | βαθμός Κελσίου | ||
| Τάση παροχής ηλεκτρικού ρεύματος | VCC | 3,135 | 3.3 | 3,465 | Β | |
| Ποσοστό στοιχείων, κάθε πάροδος | 26.5625 | ΓΨΔ | PAM4 | |||
| Ακρίβεια ποσοστού στοιχείων | -100 | 100 | PPM | |||
| Αναλογία λάθους κομματιών προ-FEC | 2.4x10-4 | |||||
| Αναλογία λάθους κομματιών μετα-FEC | 1x10-12 | 1 | ||||
| Απόσταση συνδέσεων με OM3 | Δ | 0,5 | 100 | μ | 2 |
Σημειώσεις:
1. FEC που παρέχεται από το σύστημα οικοδεσποτών.
2. FEC που απαιτείται στο σύστημα οικοδεσποτών για να υποστηρίξει τη μέγιστη απόσταση.
Ηλεκτρικά χαρακτηριστικά
Τα ακόλουθα ηλεκτρικά χαρακτηριστικά καθορίζονται πέρα από το συνιστώμενο λειτουργικό περιβάλλον εκτός αν ορίζεται διαφορετικά.
| Παράμετρος | Σημείο δοκιμής | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις |
| Κατανάλωση ισχύος | 12 | W | ||||
| Ρεύμα ανεφοδιασμού | Icc | 3.63 | Α | |||
| Συσκευή αποστολής σημάτων (κάθε πάροδος) | ||||||
| Κάνοντας σήμα ποσοστό, κάθε πάροδος | TP1 | 26.5625 ± 100 PPM | ΓΨΔ | |||
|
Διαφορική τάση εισαγωγής PK-PK Κακός συνδυασμός ανοχής |
TP1a | 900 | mVpp | 1 | ||
| Διαφορική λήξη | TP1 | 10 | % | |||
| Διαφορική επιστροφής απώλεια εισαγωγής | TP1 |
IEEE 802.3-2015 Εξίσωση (83E-5) |
DB | |||
| Διαφορικό στον κοινό τρόπο Επιστροφής απώλεια εισαγωγής |
TP1 | IEEE 802.3-2015 Εξίσωση (83E-6) |
DB | |||
| Χρόνος μετάβασης, 20% σε 80% | TP4 | 9.5 | CP | |||
|
Πλάτος μασκών συμμετρίας ματιών κοντινός-τελών (ESMW) |
TP4 | 0,265 | UI | |||
| Ύψος ματιών κοντινός-τελών, διαφορικό | TP4 | 70 | MV | |||
|
Πλάτος μασκών συμμετρίας ματιών μακριά-τελών (ESMW) |
TP4 | 0,2 | UI | |||
| Ύψος ματιών μακριά-τελών, διαφορικό | TP4 | 30 | MV | |||
| Αναλογία προδρόμων ISI μακριά-τελών | TP4 | -4.5 | 2.5 | % | ||
| Κοινή τάση παραγωγής τρόπου (Vcm) | TP4 | -350 | 2850 | MV | 3 | |
Σημειώσεις:
1. Με την εξαίρεση IEEE 802.3bs 120E.3.1.2 ότι το σχέδιο είναι PRBS31Q ή ανακατωμένο μη απασχόλησης.
2. Συναντά τα ΤΖΙΤΖΙΦΑ που διευκρινίζονται IEEE 802.3bs 120E.1.1.
3. Τάση ΣΥΝΕΧΟΥΣ τρόπου που παράγεται κοινή από τον οικοδεσπότη. Η προδιαγραφή περιλαμβάνει τα αποτελέσματα της τάσης επίγειων όφσετ.
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις |
| Συσκευή αποστολής σημάτων | ||||||
| Κεντρικό μήκος κύματος | λC | 840 | 850 | 860 | NM | |
| Ποσοστό στοιχείων, κάθε πάροδος | 26.5625 ± 100 PPM | ΓΨΔ | ||||
| Σχήμα διαμόρφωσης | PAM4 | |||||
| Φασματικό πλάτος RMS | ∆λrms | 0,6 | NM | Διαμορφωμένος | ||
| Μέση δύναμη έναρξης, κάθε πάροδος | PAVG | -6.5 | 4 | dBm | 1 | |
|
Εξωτερική οπτική διαμόρφωση Εύρος (OMAouter), κάθε πάροδος |
POMA | -4.5 | 3 | dBm | 2 | |
|
Δύναμη έναρξης σε OMAouter μείον TDECQ, κάθε πάροδος |
-5.9 | DB | ||||
|
Συσκευή αποστολής σημάτων και διασπορά Μάτι Clouser για PAM4, κάθε πάροδος |
TDECQ | 4.5 | DB | |||
| Αναλογία εξάλειψης | ER | 3 | DB | |||
| Οπτική ανοχή επιστροφής απώλειας | TOL | 12 | DB | |||
|
Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος |
Poff | -30 | dBm | |||
| Περικυκλωμένη ροή |
≥ 86% σε 19 μm ≤ 30% σε 4,5 μm |
|||||
| Δέκτης | ||||||
| Κεντρικό μήκος κύματος | λC | 840 | 850 | 860 | NM | |
| Ποσοστό στοιχείων, κάθε πάροδος | 26.5625 ± 100 PPM | ΓΨΔ | ||||
| Σχήμα διαμόρφωσης | PAM4 | |||||
| Κατώτατο όριο ζημίας, κάθε πάροδος | THd | 5 | dBm | 3 | ||
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος | -7.9 | 4 | dBm | 4 | ||
| Λάβετε τη δύναμη (OMAouter), κάθε πάροδος | 3 | dBm | ||||
| Ευαισθησία δεκτών | SEN | -6.5 | dBm | 5 | ||
| (OMAouter), κάθε πάροδος | ||||||
| Τονισμένη ευαισθησία δεκτών (OMAouter), κάθε πάροδος | SRS | -3 | dBm | 6 | ||
| Συντελεστής ανάκλασης δεκτών | RR | -12 | DB | |||
| Το Los βεβαιώνει | LOSA | -30 | dBm | |||
| Το Los de-βεβαιώνει | LOSD | -12 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | DB | |||
| Τονισμένοι όροι για την ευαισθησία δεκτών πίεσης (σημείωση 7) | ||||||
| Τονισμένη περάτωση ματιών για PAM4 (SECQ), πάροδος υπό δοκιμή |
4 | DB | ||||
| OMAouter κάθε παρόδου επιτιθέμενων | 3 | dBm | ||||
Σημειώσεις:
1. Η μέση δύναμη έναρξης, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια συσκευή αποστολής σημάτων με τη δύναμη έναρξης κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση.
2. Ακόμα κι αν το TDECQ < 1="" dB="">
3. Ο δέκτης θα είναι σε θέση να ανεχτεί, χωρίς ζημία, τη συνεχή έκθεση σε ένα οπτικό σήμα εισαγωγής που έχει αυτό το μέσο επίπεδο δύναμης.
4. Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια λαμβανόμενη δύναμη κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση.
5. Η ευαισθησία OMAouter δεκτών, κάθε πάροδος (ανώτατη) είναι πληροφοριακή και καθορίζεται για ένα ΤΖΙΤΖΙΦΟ 2.4x10-4.
6. Μετρημένο με την προσαρμογή το σήμα δοκιμής στο δέκτη εισήγαγε για τα ΤΖΙΤΖΙΦΑ 2.4x10-4.
7. Αυτοί οι όροι δοκιμής είναι για τη μέτρηση της τονισμένης ευαισθησίας δεκτών. Δεν είναι χαρακτηριστικά του δέκτη.
Ψηφιακές διαγνωστικές λειτουργίες
Τα ακόλουθα ψηφιακά διαγνωστικά χαρακτηριστικά καθορίζονται πέρα από τους κανονικούς λειτουργούντες όρους εκτός αν ορίζεται διαφορετικά.
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδες | Σημειώσεις |
| Απόλυτο σφάλμα οργάνων ελέγχου θερμοκρασίας | DMI_Temp | -3 | 3 | βαθμός Κελσίου | Πέρα από τη λειτουργία σειρά θερμοκρασίας |
| Απόλυτο σφάλμα οργάνων ελέγχου τάσης ανεφοδιασμού | DMI _VCC | -0.1 | 0,1 | Β | Πέρα από την πλήρη λειτουργία σειρά |
|
Όργανο ελέγχου δύναμης καναλιών RX απόλυτο λάθος |
DMI_RX_Ch | -2 | 2 | DB | 1 |
| Προκατειλημμένο τρέχον όργανο ελέγχου καναλιών | DMI_Ibias_Ch | -10% | 10% | μΑ | |
|
Όργανο ελέγχου δύναμης καναλιών TX απόλυτο λάθος |
DMI_TX_Ch | -2 | 2 | DB | 1 |
Σημειώσεις:
1. Λόγω της ακρίβειας μέτρησης των διαφορετικών ινών, θα μπορούσε να υπάρξει μια πρόσθετη διακύμανση +/-1 DB, ή α +/- συνολική ακρίβεια 3 DB.
