Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qd4ac4l2k-CD-4

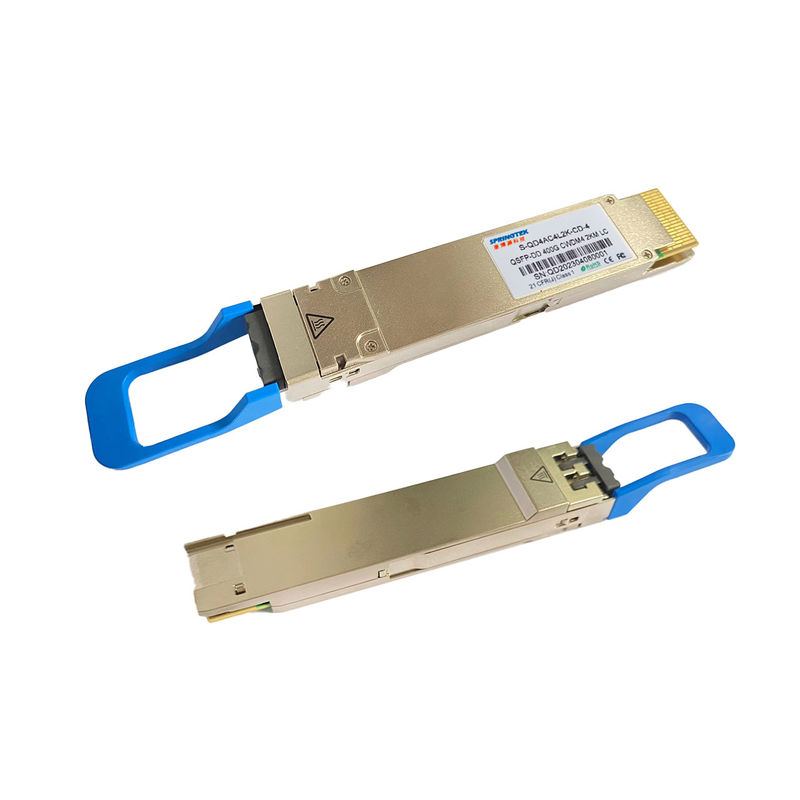

FR4 qsfp-dd Cisco συμβατό 400Gbps 1310nm 2km οπτικός πομποδέκτης LC SMF
QSFP-DD FR4 S-QD4AC4L2K-CD-4 230301.PDF
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
|
S-qd4ac4l2k-CD-4 |
QSFP-DD 400G CWDM4 FR4 2KM LC, 0ºC~+70ºC, ΜΕ DDM |
Περιγραφή
Springtek 400Gb/s qsfp-dd FR4 ενότητα που σχεδιάζεται οπτική για τις εφαρμογές οπτικών επικοινωνιών 2km. S-qd4ac4l2k-CD-4 η ενότητα μετατρέπει 8 κανάλια δεδομένων εισόδου 50Gb/s (PAM4) των ηλεκτρικών σε 4 κανάλια των οπτικών σημάτων CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για την οπτική μετάδοση 400Gb/s. Reversely, από την πλευρά δεκτών, η ενότητα αποδιαυλώνει οπτικά μια οπτική εισαγωγή 400Gb/s σε 4 κανάλια των οπτικών σημάτων CWDM, και τους μετατρέπει σε 8 κανάλια δεδομένων εξόδου 50Gb/s (PAM4) των ηλεκτρικών.
Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331 NM δεδομένου ότι τα μέλη του πλέγματος μήκους κύματος CWDM που καθορίζεται στο ITU-τ G.694.2.It περιέχουν έναν διπλό συνδετήρα LC για την οπτική διεπαφή και έναν συνδετήρα καρφιτσών 76 για την ηλεκτρική διεπαφή. Για να ελαχιστοποιήσει την οπτική διασπορά στο μεγάλης απόστασης σύστημα, η single-mode ίνα (SMF) πρέπει να εφαρμοστεί σε αυτήν την ενότητα. Ο οικοδεσπότης FEC πρέπει για να υποστηρίξει τη μετάδοση ινών μέχρι 10km
S-qd4ac4l2k-CD-4 το προϊόν σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με τον πολλών πηγών τύπο συμφωνίας qsfp-dd (MSA) - 2. Έχει ως σκοπό να ικανοποιήσει τους πιό σκληρούς εξωτερικούς λειτουργούντες όρους συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρέμβασης της EMI.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
Πρέπει να διαπιστωθεί ότι η λειτουργία παραπάνω από οποιεσδήποτε μεμονωμένες απόλυτες μέγιστες εκτιμήσεις να προκαλέσει τη μόνιμη ζημία σε αυτήν την ενότητα.
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 3.6 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Λειτουργούσα θερμοκρασία περίπτωσης | 0 | 70 | °C | ||
| Σχετική υγρασία (μη-συμπύκνωση) | RH | 0 | 85 | % |
Συνιστώμενες απαιτήσεις παροχής λειτουργούντων όρων και ηλεκτρικού ρεύματος
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις |
| Λειτουργούσα θερμοκρασία περίπτωσης | ΚΟΡΥΦΗ | 0 | 70 | βαθμός Κελσίου | ||
| Τάση παροχής ηλεκτρικού ρεύματος | VCC | 3,135 | 3.3 | 3,465 | Β | |
| Ποσοστό στοιχείων, κάθε πάροδος | 26.5625 | ΓΨΔ | PAM4 | |||
| Ακρίβεια ποσοστού στοιχείων | -100 | 100 | PPM | |||
| Αναλογία λάθους κομματιών προ-FEC | 2.4x10-4 | |||||
| Αναλογία λάθους κομματιών μετα-FEC | 1x10-12 | 1 | ||||
| Απόσταση συνδέσεων | Δ | 0,002 | 2 | χλμ | 2 | |
|
Σημειώσεις: 1. FEC που παρέχεται από το σύστημα οικοδεσποτών. 2. FEC που απαιτείται στο σύστημα οικοδεσποτών για να υποστηρίξει τη μέγιστη απόσταση |
||||||
Ηλεκτρικά χαρακτηριστικά
Τα ακόλουθα ηλεκτρικά χαρακτηριστικά καθορίζονται πέρα από το συνιστώμενο λειτουργικό περιβάλλον εκτός αν ορίζεται διαφορετικά.
| Παράμετρος | Δοκιμή oint | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις | |
| Κατανάλωση ισχύος | 12 | W | |||||
| Ρεύμα ανεφοδιασμού | Icc | 3.64 | Α | ||||
| Συσκευή αποστολής σημάτων (κάθε πάροδος) | |||||||
| Κάνοντας σήμα ποσοστό, κάθε πάροδος | TP1 | 26.5625 ± 100 PPM | ΓΨΔ | ||||
|
Διαφορική τάση εισαγωγής PK-PK Κακός συνδυασμός ανοχής |
TP1a | 900 | mVpp | 1 | |||
| Διαφορική λήξη | TP1 | 10 | % | ||||
| Διαφορική επιστροφής απώλεια εισαγωγής | TP1 |
IEEE 802.3-2015 Εξίσωση (83E-5) |
DB | ||||
| Διαφορικό στον κοινό τρόπο Επιστροφής απώλεια εισαγωγής |
TP1 | IEEE 802.3-2015 Εξίσωση (83E-6) |
DB | ||||
| Τονισμένη ενότητα δοκιμή εισαγωγής | TP1a |
Δείτε IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Single-ended τάση Σειρά ανοχής (λ.) |
TP1a | -0,4 έως 3,3 | Β | ||||
| Ύψος ματιών κοντινός-τελών, διαφορικό | TP1 | -350 | 2850 | MV | 3 | ||
| Δέκτης (κάθε πάροδος) | |||||||
| Ύψος ματιών μακριά-τελών, διαφορικό | TP4 | 26.5625 ± 100 PPM | ΓΨΔ | ||||
|
Διαφορικό κορυφής-σε-κορυφή Τάση παραγωγής |
TP4 | 900 | mVpp | ||||
|
Κοινή τάση παραγωγής τρόπου εναλλασσόμενου ρεύματος (Vcm) |
TP4 | 17.5 | MV | ||||
|
Διαφορική λήξη Κακός συνδυασμός |
TP4 | 10 | % | ||||
|
Διαφορική επιστροφής απώλεια παραγωγής
|
TP4 |
IEEE 802.3-2015 Εξίσωση (83E-2) |
|||||
|
Κοινός έως διαφορικός τρόπος Επιστροφής απώλεια μετατροπής |
TP4 |
IEEE 802.3-2015 Εξίσωση (83E-3) |
|||||
|
Χρόνος μετάβασης, 20% σε 80%
|
TP4 | 9.5 | CP | ||||
|
Πλάτος μασκών συμμετρίας ματιών κοντινός-τελών (ESMW) |
TP4 | 0,265 | UI | ||||
| Ύψος ματιών κοντινός-τελών, διαφορικό | TP4 | 70 | MV | ||||
|
Πλάτος μασκών συμμετρίας ματιών μακριά-τελών (ESMW) |
TP4 | 0,2 | UI | ||||
| Ύψος ματιών μακριά-τελών, διαφορικό | TP4 | 30 | MV | ||||
| Αναλογία προδρόμων ISI μακριά-τελών | TP4 | -4.5 | 2.5 | % | |||
| Κοινή τάση παραγωγής τρόπου (Vcm) | TP4 | -350 | 2850 | MV | 3 | ||
|
Σημειώσεις: 1. Με την εξαίρεση IEEE 802.3bs 120E.3.1.2 ότι το σχέδιο είναι PRBS31Q ή ανακατωμένο μη απασχόλησης. 2. Συναντά τα ΤΖΙΤΖΙΦΑ που διευκρινίζονται IEEE 802.3bs 120E.1.1. 3. Τάση ΣΥΝΕΧΟΥΣ τρόπου που παράγεται κοινή από τον οικοδεσπότη. Η προδιαγραφή περιλαμβάνει τα αποτελέσματα της τάσης επίγειων όφσετ. |
|||||||
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις |
| Συσκευή αποστολής σημάτων | ||||||
| Κεντρικό μήκος κύματος | L0 | 1264.5 | 1271 | 1277.5 | NM | |
| L1 | 1284.5 | 1291 | 1279.5 | NM | ||
| L2 | 1304.5 | 1311 | 1317.5 | NM | ||
| L3 | 1324.5 | 1331 | 1337.5 | NM | ||
| Ποσοστό στοιχείων, κάθε πάροδος | 53,125 ± 100 PPM | ΓΨΔ | ||||
| Σχήμα διαμόρφωσης | PAM4 | |||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
| Συνολική μέση δύναμη έναρξης | PT | 9.3 | dBm | |||
| Μέση δύναμη έναρξης, κάθε πάροδος | PAVG | -3.3 | 3.5 | dBm | 1 | |
|
Εξωτερικό οπτικό εύρος διαμόρφωσης (OMAouter), κάθε πάροδος |
POMA | -0.3 | 3.7 | dBm | 2 | |
|
Δύναμη έναρξης σε OMAouter μείον TDECQ, κάθε πάροδος για το ER ≥ 4.5dB για το ER < 4=""> |
-1.7 -1.6 |
DB | ||||
|
Συσκευή αποστολής σημάτων και μάτι διασποράς Clouser για PAM4, κάθε πάροδος |
TDECQ | 3.4 | DB | |||
| TDECQ – 10*log10 (Ceq), κάθε πάροδος | 3.4 | DB | 3 | |||
| Αναλογία εξάλειψης | ER | 3.5 | DB | |||
|
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMAouter) |
4 | DB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Οπτική ανοχή επιστροφής απώλειας | TOL | 17.1 | DB | |||
|
Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος |
Poff | -26 | dBm | |||
| Χρόνος μετάβασης συσκευών αποστολής σημάτων | 17 | CP | ||||
|
Μέση δύναμη έναρξης ΜΑΚΡΙΑ Συσκευή αποστολής σημάτων, κάθε πάροδος |
Poff | -20 | dBm | |||
| Δέκτης | ||||||
| Κεντρικό μήκος κύματος | L0 | 1264.5 | 1271 | 1277.5 | NM | |
| L1 | 1284.5 | 1291 | 1279.5 | NM | ||
| L2 | 1304.5 | 1311 | 1317.5 | NM | ||
| L3 | 1324.5 | 1331 | 1337.5 | NM | ||
| Ποσοστό στοιχείων, κάθε πάροδος | 53,125 ± 100 PPM | ΓΨΔ | ||||
| Σχήμα διαμόρφωσης | PAM4 | |||||
| Κατώτατο όριο ζημίας, κάθε πάροδος | THd | 4.5 | dBm | 4 | ||
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος | -7.3 | 3.5 | dBm | 5 | ||
| Λάβετε τη δύναμη (OMAouter), κάθε πάροδος | 3.7 | dBm | ||||
|
Διαφορά στη δύναμη δεκτών μεταξύ οποιων δήποτε δύο παρόδων (OMAouter) |
4.1 | dBm | ||||
|
Ευαισθησία δεκτών (OMAouter), κάθε πάροδος |
SEN |
Εξίσωση (1) |
dBm | 6 | ||
| Τονισμένη ευαισθησία δεκτών | SRS | -2.6 | dBm | 7 | ||
| Συντελεστής ανάκλασης δεκτών | RR | -26 | DB | |||
| Το Los βεβαιώνει | LOSA | -20 | dBm | |||
| Το Los de-βεβαιώνει | LOSD | -10.3 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | DB | |||
| Τονισμένοι όροι για την ευαισθησία δεκτών πίεσης (σημείωση 7) | ||||||
| Τονισμένη περάτωση ματιών για PAM4 (SECQ), πάροδος υπό δοκιμή |
3.4 | DB | ||||
| SECQ – 10*log10 (Ceq), δοκιμή παρόδων nder | 3.4 | DB | ||||
| OMAouter κάθε παρόδου επιτιθέμενων | 1.5 | dBm | ||||
|
Σημειώσεις: 1. Η μέση δύναμη έναρξης, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια συσκευή αποστολής σημάτων με τη δύναμη έναρξης κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση. 2. Ακόμα κι αν το TDECQ < 1="">εξωτερικό (λ.) πρέπει να υπερβεί την ελάχιστη αξία που διευκρινίζεται εδώ. 3. Το Ceq είναι ένας συντελεστής που καθορίζεται IEEE στα πρότυπα 802.3-2018 πρόταση το 121.8.5.3 που αποτελούν την αύξηση θορύβου εξισωτών αναφοράς. 4. Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια λαμβανόμενη δύναμη κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση. 5. Ο δέκτης θα είναι σε θέση να ανεχτεί, χωρίς ζημία, τη συνεχή έκθεση σε ένα οπτικό σήμα εισαγωγής που έχει αυτό το μέσο επίπεδο δύναμης. 6. Η ευαισθησία δεκτών (OMAouter), κάθε πάροδος (ανώτατη) είναι πληροφοριακή και καθορίζεται για μια συσκευή αποστολής σημάτων αξίας SECQ μέχρι 3,9 DB. Πρέπει να συναντήσει την εξίσωση (1), η οποία είναι διευκρινισμένη στο σχήμα 4. 7. Μετρημένος με το σήμα δοκιμής προσαρμογής σε TP3 για τα ΤΖΊΤΖΙΦΑ ίσα με 2.4x10-4. 8. Αυτοί οι όροι δοκιμής είναι για τη μέτρηση της τονισμένης ευαισθησίας δεκτών. Δεν είναι χαρακτηριστικά του δέκτη.
|
||||||
Ψηφιακές διαγνωστικές λειτουργίες
Τα ακόλουθα ψηφιακά διαγνωστικά χαρακτηριστικά καθορίζονται πέρα από τους κανονικούς λειτουργούντες όρους εκτός αν ορίζεται διαφορετικά.
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδες | Σημειώσεις |
| Απόλυτο σφάλμα οργάνων ελέγχου θερμοκρασίας | DMI_Temp | -3 | 3 | βαθμός Κελσίου | Πέρα από τη λειτουργία σειρά θερμοκρασίας |
| Απόλυτο σφάλμα οργάνων ελέγχου τάσης ανεφοδιασμού | DMI _VCC | -0.1 | 0,1 | Β | Πέρα από την πλήρη λειτουργία σειρά |
| Απόλυτο σφάλμα οργάνων ελέγχου δύναμης καναλιών RX | DMI_RX_Ch | -2 | 2 | DB | 1 |
| Προκατειλημμένο τρέχον όργανο ελέγχου καναλιών | DMI_Ibias_Ch | -10% | 10% | μΑ | |
| Απόλυτο σφάλμα οργάνων ελέγχου δύναμης καναλιών TX | DMI_TX_Ch | -2 | 2 | DB | 1 |
|
Σημειώσεις: 1. Λόγω της ακρίβειας μέτρησης των διαφορετικών ινών, θα μπορούσε να υπάρξει μια πρόσθετη διακύμανση +/-1 DB, ή α +/- συνολική ακρίβεια 3 DB. |
|||||
