Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-xb1032l60-CD

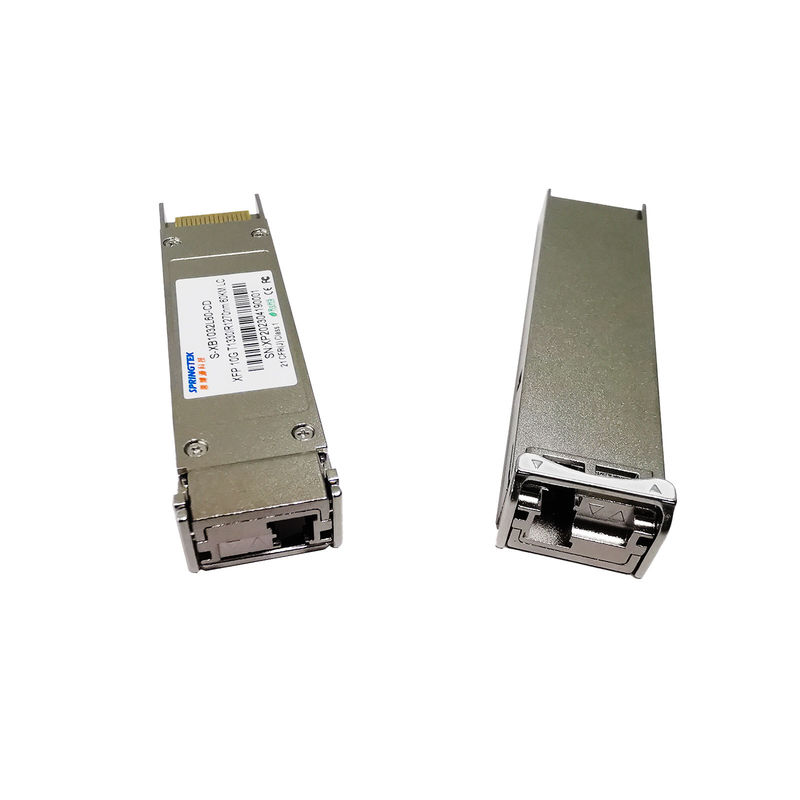

BIDI 60km Tx1330nm/Rx1270nm Μονή ίνες 10G XFP Πηρακτήρας SM LC DDM
Πληροφορίες παραγγελίας
| Αριθμός τμήματος | Περιγραφή του προϊόντος |
|
S-XB1032L60-CD |
BIDI,XFP, 10Gbps, Tx1330/Rx1270nm, SM, 60km, LC 0oC~+70oC, με DDM |
Περιγραφή
Η ενότητα Springtek XFP+ BIDI είναι συμβατή με την 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), υποστηρίζοντας ταχύτητα δεδομένων 9,953 ~ 11,1Gbps,και απόσταση μετάδοσης έως 60 km σε SMF.
Η μονάδα δέκτη περιλαμβάνει έναν πομπό με λέιζερ DFB 1330nm και έναν δέκτη με φωτοδιόδιο APD.Ο πομπός και ο δέκτης είναι χωριστά σε ευρύ εύρος θερμοκρασιών και προσφέρουν βέλτιστη διάχυση θερμότητας και εξαιρετική ηλεκτρομαγνητική προστασία, επιτρέποντας έτσι υψηλές πυκνότητες θύρων για συστήματα 10GbE.
Χαρακτηριστικά
Εφαρμογές
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Τετάρτη | Vcc | -Ούτε ένα.5 | 4.5 | V | |
| Πεδίο θερμοκρασίας αποθήκευσης | Τ | -40 | +85 | °C | |
| Σχετική υγρασία - Λειτουργία | RHΟ | 5 | 85 | % |
Συνιστώμενες συνθήκες λειτουργίας
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Περιοχή θερμοκρασίας λειτουργίας της υπόθεσης | Tc | 0 | +70 | °C | |
| Τετάρτη | Vκ.κ. | 3.135 | 3.30 | 3.465 | V |
| Τρόπος τροφοδοσίας | Εγώ...κ.κ. | 500 | mA | ||
| Ποσοστό δεδομένων | BR | 9.953 | 11.1 | Gbit/s |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά του πομπού | |||||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα | Σημειώσεις | |
| Κέντρο μήκους κύματος | λc | 1320 | 1330 | 1340 | nm | ||
| Φασματικό πλάτος ((-20dB) | Δλ | 1 | nm | ||||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | dB | ||||
| Μέση ισχύς εξόδου | ΠΈξω | + 1 | +6 | dBm | 1 | ||
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | dB | ||||
| Διαφορετικό κλίσης εισόδου δεδομένων | VIN | 180 | 950 | mV | 2 | ||
| Διαφορετική αντίσταση εισόδου | ZIN | 90 | 100 | 110 | Ω | ||
| Ενεργοποίηση TX | Απενεργοποίηση | 2.0 | Vcc | V | |||
| Ενεργοποίηση | 0 | 0.8 | V | ||||
| Ηλεκτρικά χαρακτηριστικά του δέκτη | |||||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Σημειώσεις | |
| Κέντρο μήκους κύματος | λc | 1260 | 1270 | 1280 | nm | ||
| Ευαισθησία του δέκτη | -20 | dBm | 3 | ||||
| Υπερφόρτωση του δέκτη | - Οκτώ.0 | dBm | 3 | ||||
| Δαπάνες | ΔΕΣD | - 21 | dBm | ||||
| Δικαιολογημένη ζημία | ΔΕΣΑ | - 35 | dBm | ||||
| Υστερέση LOS | 0.5 | 4 | dB | ||||
| Διαφορετικό κυματισμό εξόδου δεδομένων | VΈξω | 400 | 600 | 800 | mV | 2 | |
| ΔΕΣ | Υψηλή | 2.0 | Vcc | V | |||
| Χαμηλά | 0.8 | V | |||||
| Σημειώσεις | |||||||
|
1Η οπτική ισχύς εκτοξεύεται στο SMF. 2Εσωτερικά συνδεδεμένο με AC. 3Μετρώνται με PRBS 231-1 πρότυπο δοκιμής @9953Mbps, BER ≤1×10-12. |
|||||||
