Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-xp1055l80-CD

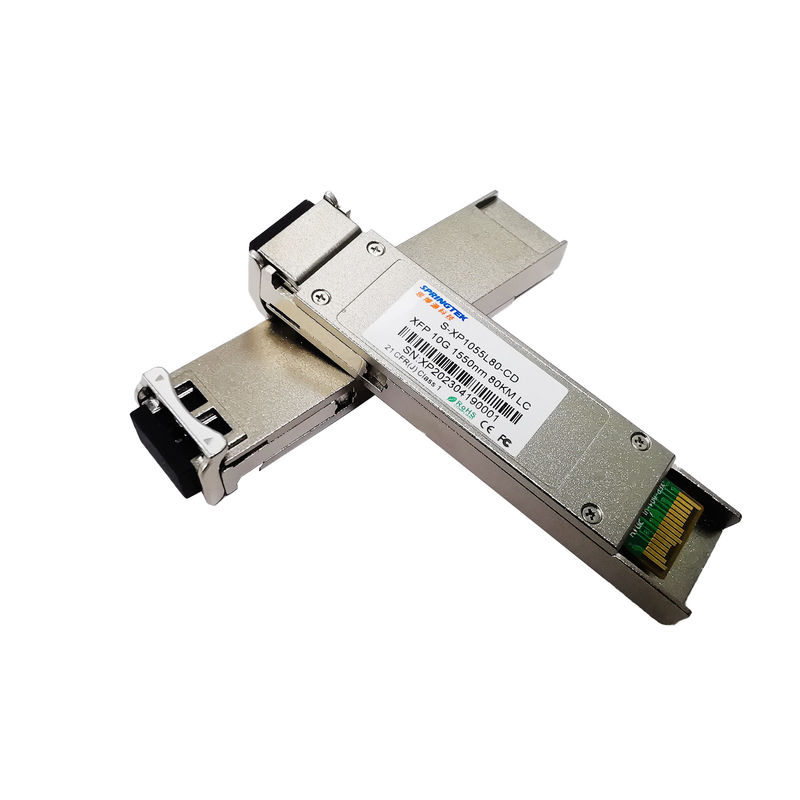

Πομποδέκτης 80km ινών XFP 10G ενιαίος τρόπος πομποδεκτών SFP 1550nm συμβατός FTTH 10G SFP+ οπτικός
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-xp1055l80-CD | XFP, 10Gbps, 1550nm, SMF, 80km, LC, 0ºC~+70ºC, με DDM |
Περιγραφή
Η ενότητα Springtek XFP είναι υποχωρητική με τη Pluggable (XFP) πολλών πηγών συμφωνία τύπου 10G μικρή (MSA), ενισχυτικός το στοιχείο-ποσοστό του 9.953~11.1Gbps, και την απόσταση μετάδοσης μέχρι 80km για SMF.
Η ενότητα πομποδεκτών περιλαμβάνει μια συσκευή αποστολής σημάτων με δροσισμένο το 1550nm λέιζερ EML και έναν δέκτη με μια φωτοδίοδο APD. Η συσκευή αποστολής σημάτων και ο δέκτης είναι χωριστοί μέσα σε έναν ευρύ θερμοκρασίας διασκεδασμό σειράς και βέλτιστο θερμότητας προσφορών και το άριστο ηλεκτρομαγνητικό προστατευτικό κάλυμμα επιτρέποντας έτσι τις υψηλές πυκνότητες λιμένων για 10 συστήματα GbE.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4.5 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | +85 | °C | |
| Σχετική υγρασία - που λειτουργεί | RHO | 5 | 85 | % |
Οποιαδήποτε πίεση πέρα από τις μέγιστες εκτιμήσεις μπορεί να οδηγήσει στη μόνιμη ζημία. Οι προδιαγραφές συσκευών είναι εγγυημένες μόνο υπό τους συνιστώμενους λειτουργούντες όρους.
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | +70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3,135 | 3.30 | 3,465 | Β |
| Ρεύμα ανεφοδιασμού | Icc | 1000 | μΑ | ||
| Ποσοστό στοιχείων | BR | 9,953 | 11.1 | GBP |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1565 | NM | ||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | ||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -1 | +2 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 8.2 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 950 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
| TX θέστε εκτός λειτουργίας | Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | |
| Κεντρικό μήκος κύματος | λc | 1260 | 1600 | NM | |||
| Ευαισθησία δεκτών | -16 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | 0,5 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -17 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -26 | dBm | ||||
| Υστέρηση Los | 0,5 | 4 | DB | ||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 600 | 800 | MV | 2 | |
| Los | Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
| Σημειώσεις | |||||||
|
1. Η οπτική δύναμη προωθείται σε SMF. 2. Εσωτερικά ρεύμα-συνδεμένος. 3. Μετρημένος με ένα PRBS 231 - 1 σχέδιο @9953Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής. |
|||||||
