Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-xp1031l2k-CD

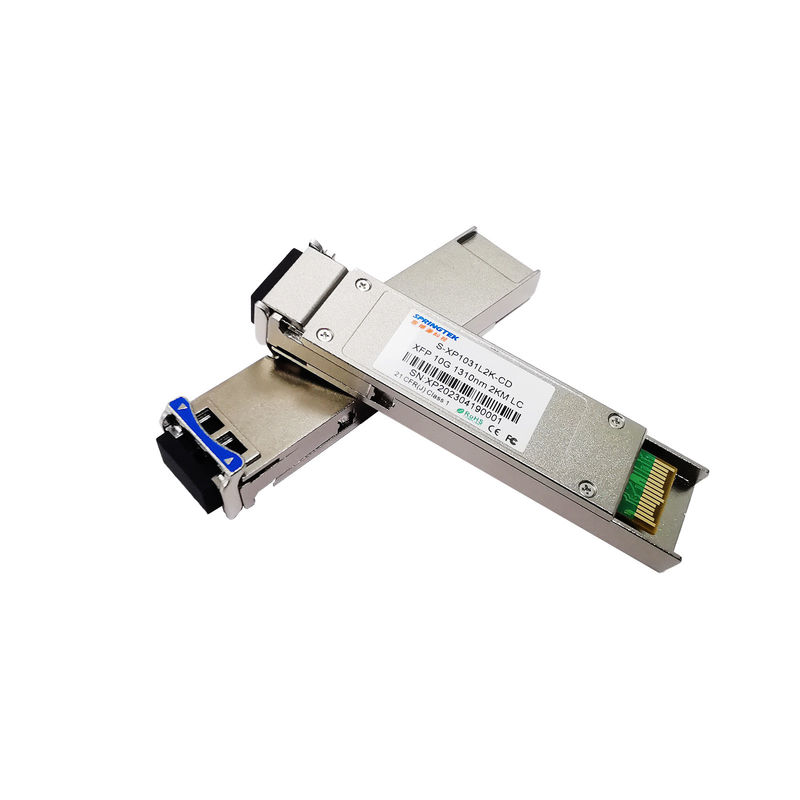

LC 10G XFP 1310nm 2km με DDM Neuter / Compatible SMF Οπτικό Πιστολήπτη
Πληροφορίες παραγγελίας
| Αριθμός τμήματος | Περιγραφή του προϊόντος |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, 2km, LC, 0oC~+70oC, με DDM |
Περιγραφή
Η μονάδα Springtek XFP είναι συμβατή με τη Multi-Source Agreement (MSA) 10G Small Form-Factor Pluggable (XFP), υποστηρίζοντας ταχύτητα δεδομένων 9.953 ~ 11.1Gbps και απόσταση μετάδοσης έως 2 χιλιόμετρα σε SMF.
Η μονάδα δέκτη-διαβιβαστή αποτελείται από έναν πομπό με λέιζερ 1310nm FP και έναν δέκτη με φωτοδιόδιο PIN.Ο πομπός και ο δέκτης είναι χωριστά σε ευρύ εύρος θερμοκρασιών και προσφέρουν βέλτιστη διάχυση θερμότητας και εξαιρετική ηλεκτρομαγνητική προστασία, επιτρέποντας έτσι υψηλές πυκνότητες θύρων για συστήματα 10 GbE.
Χαρακτηριστικά
Εφαρμογές
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Τετάρτη | Vcc | -Ούτε ένα.5 | 4.5 | V | |
| Πεδίο θερμοκρασίας αποθήκευσης | Τ | -40 | +85 | °C | |
| Σχετική υγρασία - Λειτουργία | RHΟ | 5 | 85 | % |
Οι προδιαγραφές της συσκευής είναι εγγυημένες μόνο υπό τις συνιστώμενες συνθήκες λειτουργίας.
Συνιστώμενες συνθήκες λειτουργίας
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Περιοχή θερμοκρασίας λειτουργίας της υπόθεσης | Tc | 0 | +70 | °C | |
| Τετάρτη | Vκ.κ. | 3.135 | 3.30 | 3.465 | V |
| Τρόπος τροφοδοσίας | Εγώ...κ.κ. | 500 | mA | ||
| Ποσοστό δεδομένων | BR | 9.953 | 11.1 | Gbit/s |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά του πομπού | |||||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα | Σημειώσεις | |
| Κέντρο μήκους κύματος | λc | 1270 | 1310 | 1350 | nm | ||
| Φασματικό πλάτος ((-20dB) | Δλ | 3 | nm | ||||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | dB | ||||
| Μέση ισχύς εξόδου | ΠΈξω | - Έξι.5 | +0.5 | dBm | 1 | ||
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | dB | ||||
| Διαφορετικό κλίσης εισόδου δεδομένων | VIN | 180 | 950 | mV | 2 | ||
| Διαφορετική αντίσταση εισόδου | ZIN | 90 | 100 | 110 | Ω | ||
| Ενεργοποίηση TX | Απενεργοποίηση | 2.0 | Vcc | V | |||
| Ενεργοποίηση | 0 | 0.8 | V | ||||
| Ηλεκτρικά χαρακτηριστικά του δέκτη | |||||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Σημειώσεις | |
| Κέντρο μήκους κύματος | λc | 1260 | 1600 | nm | |||
| Ευαισθησία του δέκτη | -14 λεπτά.5 | dBm | 3 | ||||
| Υπερφόρτωση του δέκτη | 0.5 | dBm | 3 | ||||
| Δαπάνες | ΔΕΣD | -15, δεν ξέρω.5 | dBm | ||||
| Δικαιολογημένη ζημία | ΔΕΣΑ | - 26 | dBm | ||||
| Υστερέση LOS | 0.5 | 4 | dB | ||||
| Διαφορετικό κυματισμό εξόδου δεδομένων | VΈξω | 400 | 600 | 800 | mV | 2 | |
| ΔΕΣ | Υψηλή | 2.0 | Vcc | V | |||
| Χαμηλά | 0.8 | V | |||||
| Σημειώσεις | |||||||
|
1Η οπτική ισχύς εκτοξεύεται στο SMF. 2Εσωτερικά συνδεδεμένο με AC. 3Μετρώνται με PRBS 231-1 πρότυπο δοκιμής @9953Mbps, BER ≤1×10-12. |
|||||||
