Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qs4085m03-CD

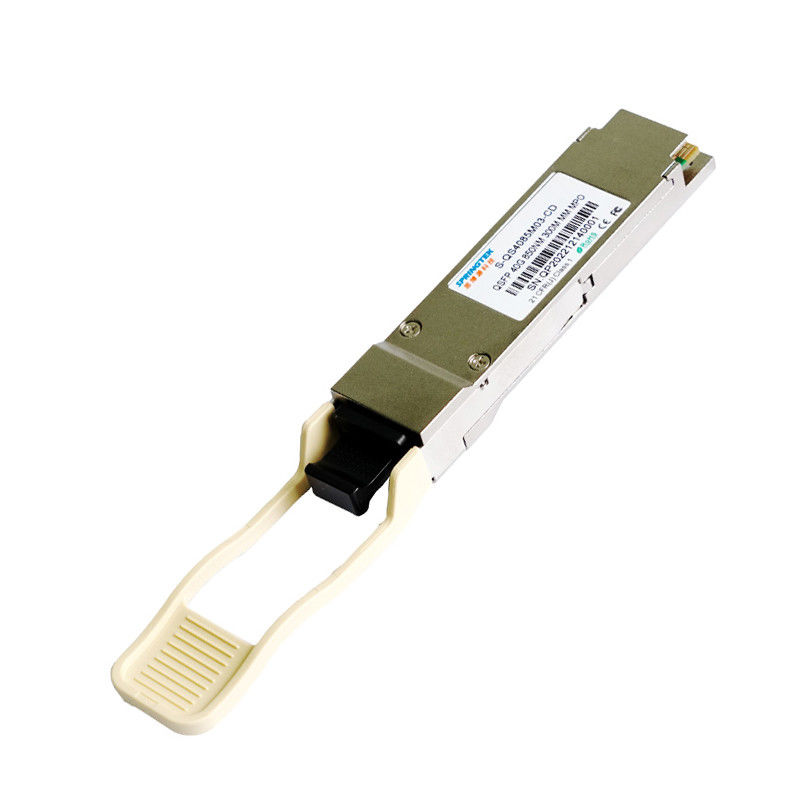

40Gb/s η συμβατή Cisco MMF 300M 850nm QSFP + οπτική ενότητα qsfp-40g-CSR4 πομποδεκτών
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-qs4085m03-CD | QSFP+, 40Gbps, 850nm, ΚΚ, MPO, 300m, 0ºC~+70ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek 40G-eSR4 QSFP+ σχεδιάζεται για να καλύψει τις απαιτήσεις 40G ethernet συμπεριλαμβανομένου του ξεσπάσματος στις συνδέσεις SR 10G άνω των OM3 MMF μέχρι 300m. Είναι υποχωρητικό με QSFP+ MSA, IEEE 802.3ba. Είναι οικονομικώς αποδοτική, χαμηλής ισχύος κατανάλωση με μια ενιαία παροχή ηλεκτρικού ρεύματος 3.3V. Κατασκευάζεται με το όλος-μέταλλο και τη συμπαγή κατοικία μεγέθους για την ανώτερη απόδοση της EMI.
Χαρακτηριστικά γνωρίσματα
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Λειτουργούσα θερμοκρασία: 0 σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
40g-ib-QDR το /20G-IB-DDR/10g-ib-SDR InfniBand
Ξεμπλοκάρισμα στο 10gbase-SR 4 Χ
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.46 | Β |
| Συνολική κατανάλωση ισχύος | Π | - | - | 1.5 | W |
| Ποσοστό στοιχείων | BR | - | 10.3125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημείωση | ||
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 180 | - | 1200 | MV | |||
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω | |||
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά IEEE P802.3ba 86A.4.1.1 | DB | 10MHz σε 11.1GHz | |||||
| Διαφορικό στην επιστροφής απώλεια εισαγωγής κοινός-τρόπου | 10 | - | - | DB | 10MHz σε 11.1GHz | |||
| Ανοχή Jitter J2 | J2T | 0,17 | - | - | UI | Ανά IEEE P802.3ba 86A.4.1 | ||
| Ανοχή Jitter J9 | J9T | 0,29 | - | - | UI | |||
| Ηλεκτρικά χαρακτηριστικά δεκτών | ||||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | |||
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 900 | MV | |||
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω | |||
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά IEEE P802.3ba 86A.4.2.1 | DB | 10MHz σε 11.1GHz | |||||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά IEEE P802.3ba 86A.4.2.2 | DB | 10MHz σε 11.1GHz | |||||
| Χρόνος μετάβασης παραγωγής, 20% σε 80% | 28 | - | - | CP | Ανά IEEE P802.3ba 86A.4.2 | |||
| Παραγωγή Jitter J2 | J2O | - | - | 0,42 | UI | |||
| Παραγωγή Jitter J9 | J9O | - | - | 0,65 | UI | |||
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Τύπος λέιζερ | VCSEL | |||||
| Ποσοστό στοιχείων ανά πάροδο | - | - | 10.3125 | - | Gb/s | |
| Κεντρικό μήκος κύματος | λ | 840 | 850 | 860 | NM | |
| Φασματικό πλάτος RMS | ∆λ | - | - | 0,45 | NM | |
| Μέση δύναμη έναρξης, κάθε πάροδος | ΙΚΤΑΛΟΥΡΟΣ | -7.5 | - | 0,5 | dBm | |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος | OMA | -5.6 | - | 3 | dBm | |
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) | - | - | 4 | DB | ||
| Μέγιστη δύναμη, κάθε πάροδος | - | - | 4 | dBm | ||
| Αναλογία εξάλειψης | ER | 3 | - | - | DB | |
| Ποινική ρήτρα διασποράς συσκευών αποστολής σημάτων | TDP | - | - | 3.5 | DB | 1 |
| - | - | 3.9 | DB | 2 | ||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος | POFF | - | - | -30 | dBm | |
| Οπτική ανοχή επιστροφής απώλειας | - | - | 12 | DB | ||
| Περιθώριο μασκών ματιών συσκευών αποστολής σημάτων (χτυπήματα χτυπήματος ratio=5E-5/δείγμα) | 5 | - | - | % | ||
| Χαρακτηριστικά δεκτών | ||||||
| Τύπος δεκτών ανά πάροδο | ΚΑΡΦΙΤΣΑ | |||||
| Ποσοστό στοιχείων | - | 10.3125 | - | Gb/s | ||
| Η μέση δύναμη λαμβάνει την εισαγωγή, κάθε πάροδος | ΚΑΡΦΙΤΣΑ1 | - | -9.9 | 2.4 | dBm | |
| Κατώτατο όριο ζημίας | DT | 3.4 | - | - | dBm | |
| Δύναμη δεκτών (OMA), κάθε πάροδος (ανώτατη) | - | - | 3 | dBm | ||
| Τονισμένη ευαισθησία δεκτών (OMA), κάθε πάροδος (ανώτατη) | Sen1 | - | - | -7.5 | dBm | 3 |
| Unstressed ευαισθησία δεκτών (OMA), κάθε πάροδος (ανώτατη) | Sen2 | - | - | -11.1 | dBm | 4 |
| Μέγιστη δύναμη, κάθε πάροδος (ανώτατη) | - | - | 4 | dBm | ||
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -12 | DB | |
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | |
| Το Los de-βεβαιώνει | LOSD | - | - | -12 | dBm | |
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | |
| Σημειώσεις | ||||||
|
1. TDP είναι μέχρι 100m OM3 2. TDP είναι μέχρι 300m OM4 3. BER=1E-12, ανά IEEE802.3ae 4. BER=1E-12, ανά IEEE802.3ae |
||||||
