Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qs40c4l10-CD

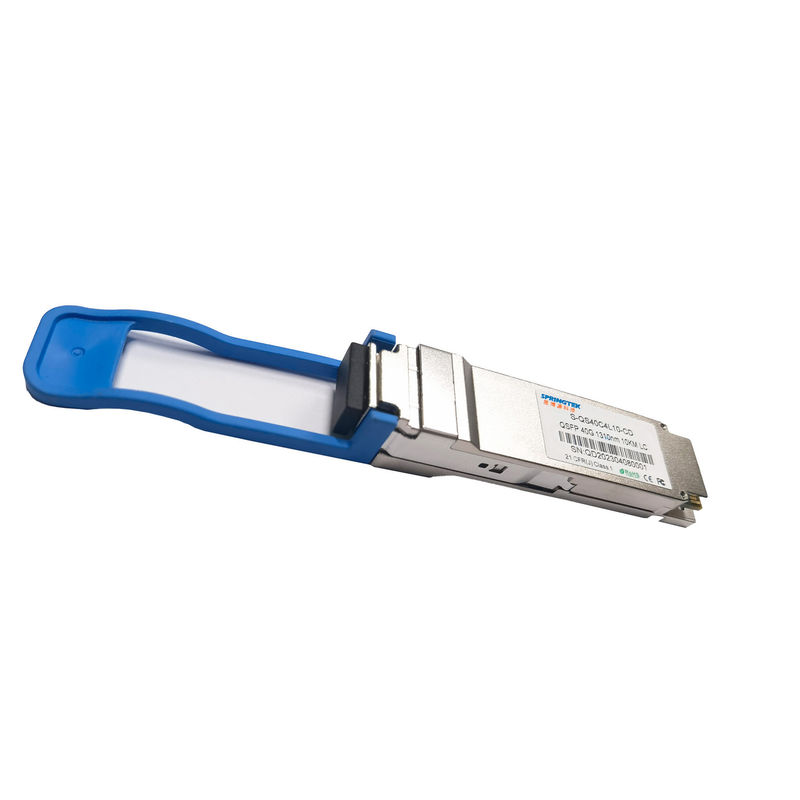

Για το συμβατό ιουνίπερο κέντρων δεδομένων 40G-LR4 SMF QSFP + οπτικός πομποδέκτης 1310nm 10km
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-qs40c4l10-CD | QSFP+, 40Gbps, 1271~1331nm, SM, LC, 10km, 0ºC ~ +70ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek 40G-LR4 QSFP+ σχεδιάζεται για να καλύψει τις απαιτήσεις των συνδέσεων 40G ethernet άνω των SMF μέχρι 10km. Είναι υποχωρητικό με QSFP+ MSA, IEEE 802.3ba 40GBase-LR4. Είναι οικονομικώς αποδοτική, χαμηλής ισχύος κατανάλωση με μια ενιαία παροχή ηλεκτρικού ρεύματος 3.3V. Κατασκευάζεται με το όλος-μέταλλο και τη συμπαγή κατοικία μεγέθους για την ανώτερη απόδοση της EMI.
Χαρακτηριστικά γνωρίσματα
Ποσοστό δυαδικών ψηφίων υποστηρίξεων μέχρι 10.3125Gb/s ανά πάροδο
Διπλή διεπαφή LC
Μη ψυχόμενη συσκευή αποστολής σημάτων 4x10Gbps CWDM, ανιχνευτής σειράς ΚΑΡΦΙΤΣΏΝ
Χαμηλής ισχύος κατανάλωση <3>
Μέγιστο μήκος συνδέσεων 10km στην ενιαία ίνα τρόπου (SMF)
Κατοικία όλος-μετάλλων για την ανώτερη απόδοση της EMI
IIC διοικητική διεπαφή
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Λειτουργούσα θερμοκρασία περίπτωσης: 0 έως 70 °C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Υψηλή ταχύτητα accesss
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Συνολική κατανάλωση ισχύος | Π | - | - | 3.5 | W |
| Ποσοστό στοιχείων ανά πάροδο | BR | - | 10.3125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημείωση |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 300 | - | 1200 | MV | |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω | |
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά IEEE P802.3ba 86A.4.1.1 | DB | 10MHz σε 11.1GHz | |||
| Διαφορικό στην επιστροφής απώλεια εισαγωγής κοινός-τρόπου | 10 | - | - | DB | 10MHz σε 11.1GHz | |
| Ανοχή Jitter J2 | J2T | 0,17 | - | - | UI | Ανά IEEE P802.3ba 86A.4.1 |
| Ανοχή Jitter J9 | J9T | 0,29 | - | - | UI | |
| Ηλεκτρικά χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 1200 | MV | |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω | |
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά IEEE P802.3ba 86A.4.2.1 | DB | 10MHz σε 11.1GHz | |||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά IEEE P802.3ba 86A.4.2.2 | DB | 10MHz σε 11.1GHz | |||
| Χρόνος μετάβασης παραγωγής, 20% σε 80% | 28 | - | - | CP | Ανά IEEE P802.3ba 86A.4.2 | |
| Παραγωγή Jitter J2 | J2O | - | - | 0,42 | UI | |
| Παραγωγή Jitter J9 | J9O | - | - | 0,65 | UI | |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Τύπος λέιζερ | CWDM DFB | ||||||
| Ποσοστό στοιχείων ανά πάροδο | - | - | 10.3125 | - | Gb/s | ||
|
Κεντρικά μήκη κύματος παρόδων
|
λ0 | 1264.5 | 1277.5 | NM | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | - | DB | ||
| Συνολική μέση δύναμη έναρξης | PT | - | - | 8.3 | dBm | ||
| Μέση δύναμη έναρξης, κάθε πάροδος | ΙΚΤΑΛΟΥΡΟΣ | -7.0 | - | 2.3 | dBm | ||
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος | OMA | -4 | - | 3.5 | dBm | ||
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) | - | - | 6.5 | DB | |||
| Δύναμη έναρξης στη OMA μείον TDP, κάθε πάροδος | -4.8 | - | - | dBm | |||
| Αναλογία εξάλειψης | ER | 3.5 | - | - | DB | ||
| Ποινική ρήτρα διασποράς συσκευών αποστολής σημάτων | TDP | - | - | 2.6 | DB | ||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος | POFF | - | - | -30 | dBm | ||
| Σχετικός θόρυβος έντασης | RIN | - | - | -128 | dB/Hz | ||
| Οπτική ανοχή επιστροφής απώλειας | - | - | 20 | DB | |||
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων | - | - | -12 | DB | |||
| Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων | Υποχωρητικός σε IEEE802.3ba | ||||||
| Χαρακτηριστικά δεκτών | |||||||
| Τύπος δεκτών | ΚΑΡΦΙΤΣΑ | ||||||
| Ποσοστό στοιχείων ανά πάροδο | - | 10.3125 | - | Gb/s | |||
| Κεντρικά μήκη κύματος παρόδων | λ0 | 1264.5 | 1277.5 | NM | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος | PIN1 | -13.7 | - | 2.3 | dBm | ||
| Κατώτατο όριο ζημίας | DT | 3.3 | - | - | dBm | ||
| Δύναμη δεκτών (OMA), κάθε πάροδος (ανώτατη) | - | - | 3.5 | dBm | |||
| Η διαφορά λαμβάνει μέσα τη δύναμη μεταξύ οποιων δήποτε δύο παρόδων (OMA) (ανώτατη) | - | - | 7.5 | DB | |||
| Ευαισθησία δεκτών (OMA), κάθε πάροδος (ανώτατη) | Sen1 | - | - | -11.5 | dBm | 1 | |
| Τονισμένη ευαισθησία δεκτών (OMA), κάθε πάροδος (ανώτατη) | Sen1 | - | - | -9.6 | dBm | ||
| Ηλεκτρική ανώτερη συχνότητα διακοπών δεκτών 3dB, κάθε πάροδος | - | - | 12.3 | Ghz | |||
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -26 | DB | ||
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | ||
| Το Los de-βεβαιώνει | LOSD | - | - | -15 | dBm | ||
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | ||
| Σημειώσεις | |||||||
| 1. BER=1E-12, που μετριέται με το PRBS31@10.3125Gbps | |||||||
