Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-pp2585l01-CD

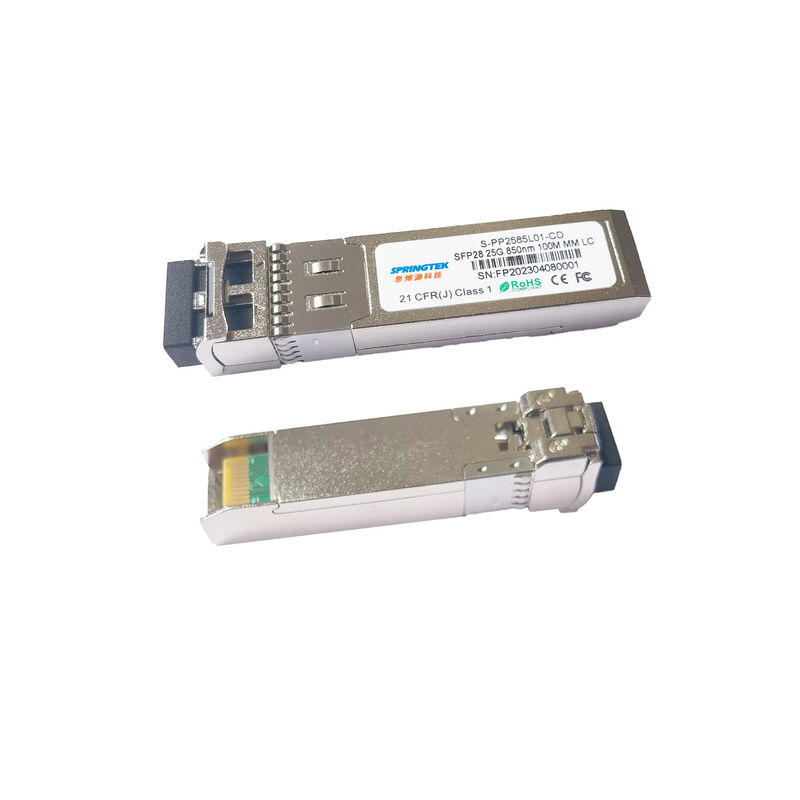

SR πομποδεκτών 850Nm 100m OM4 LC MMF SFP28/πομποδεκτών Ethernet SFP
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-pp2585l01-CD |
SFP28, 25.78125Gbps, 850nm, SM, 100m, 0ºC~+70ºC, με DDM |
Περιγραφή
Springtek SFP28 για 25Gigabit Ethernet και τις εφαρμογές Infiniband EDR. Είναι μια ενότητα υψηλής επίδοσης για την περιορισμένου φάσματος μετάδοση στοιχείων και διασυνδέει τις εφαρμογές που λειτουργούν σε 25.78125Gbps μέχρι 70m χρησιμοποιώντας την ίνα OM3 ή 100m χρησιμοποιώντας την ίνα OM4. Αυτή η ενότητα έχει ως σκοπό να λειτουργήσει σε θέματα των συστημάτων πολλαπλού τρόπου ινών χρησιμοποιώντας ένα ονομαστικό μήκος κύματος 850nm. Η ηλεκτρική διεπαφή χρησιμοποιεί έναν συνδετήρα τύπων ακρών 20 επαφών. Η οπτική διεπαφή χρησιμοποιεί το διπλό δοχείο LC.
Χαρακτηριστικά γνωρίσματα
Ποσοστό δυαδικών ψηφίων υποστηρίξεων 25.78125Gbps
Μέγιστο μήκος συνδέσεων 70m σε OM3 MMF και 100m σε OM4 MMF
λέιζερ 850nm VCSEL και ανιχνευτής φωτογραφιών ΚΑΡΦΙΤΣΏΝ
Εσωτερικό CDR και στη συσκευή αποστολής σημάτων και στο δέκτη channe
Διπλό δοχείο LC
Σειρά θερμοκρασίας λειτουργικών περιβαλλόντων: 0 ~ +70℃
Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
Χαμηλής ισχύος διασκεδασμός: <1.0W
SFP28 κατοικία με την ενισχυμένη προστασία της EMI
Εφαρμογές
25gbase-SR Ethernet
Εφαρμογές Infiniband EDR
32G εφαρμογές καναλιών ινών
Κεντρικοί υπολογιστές, διακόπτες, προσαρμοστές καρτών αποθήκευσης και οικοδεσποτών
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 3.6 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3,135 | 3.3 | 3,465 | Β |
| Ρεύμα ανεφοδιασμού | Icc | - | - | 300 | μΑ |
| Ποσοστό στοιχείων | BR | 25.78125±100ppm | GBP | ||
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 90 | - | 100 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC +0,3 | Β |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | 0 | - | 0,8 | Β |
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 900 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Το Los βεβαιώνει την τάση | VLOSA | 2.0 | - | VCC +0,3 | Β |
| Το Los de-βεβαιώνει την τάση | VLOSD | -0.3 | - | +0.4 | Β |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | ||
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||||
| Σειρά κεντρικού μήκους κύματος | λ | 840 | 850 | 860 | NM | |||
| Φασματικό πλάτος RMS | Δλ | - | - | 0,6 | NM | |||
| Μέση δύναμη παραγωγής | Pavg | -8.4 | 2.4 | dBm | ||||
| Οπτική δύναμη OMA | POMA | -6.4 | 3 | dBm | ||||
| Αναλογία εξάλειψης | ER | 2 | - | - | DB | |||
| Σχετικός θόρυβος έντασης | RIN | - | - | -128 | dB/Hz | |||
| Οπτική ανοχή επιστροφής απώλειας | - | - | 12 | DB | ||||
| Συσκευή αποστολής σημάτων και περάτωση ματιών διασποράς | TDEC | - | - | 4.3 | DB | |||
| Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
>10% {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Χαρακτηριστικά δεκτών | ||||||||
| Λειτουργούν κεντρικό μήκος κύματος | λ | 840 | 850 | 860 | NM | |||
| Ευαισθησία δεκτών | Sen | - | - | -10.3 | dBm | 3,4 | ||
| Υπερφόρτωση δεκτών | PSAT | 2.4 | - | - | dBm | |||
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -12 | DB | |||
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | |||
| Το Los de-βεβαιώνει | LOSD | - | - | -13 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | |||
| Σημειώσεις | ||||||||
|
1. Η συσκευή αποστολής σημάτων χτύπησε την αναλογία 5E-5 χτυπήματα/δείγμα. 2. Υποχωρητικός με IEEE 802.3ba. 3. Η ελάχιστη αξία είναι πληροφοριακή, είναι ίση με ελάχιστο Tx OMA με το άπειρο ER και την ανώτατη απώλεια εισαγωγής καναλιών. 4. Ευαισθησία δεκτών που μετριέται με ένα σχέδιο δοκιμής 231-1 PRBS, @25.78125Gb/s, ΤΖΊΤΖΙΦΑ<5e-5> |
||||||||
