Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-pb2523l10-CD

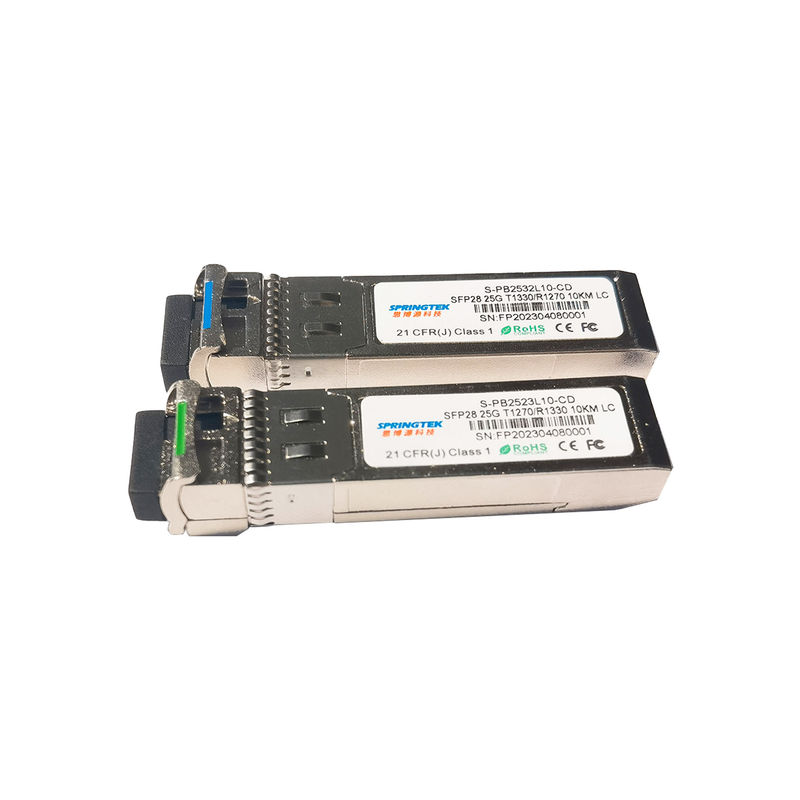

25.78Gbps BIDI SFP28 Tx1270/Rx1330nm 10km οπτική ενότητα πομποδεκτών
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
|
S-pb2523l10-CD |
SFP28, BIDI, Tx1270/Rx1330nm, 25.78Gbps, SM, 10km, 0ºC~+70ºC, με DDM |
Περιγραφή
Οι πομποδέκτες Springtek SFP28 BIDI είναι υψηλή επίδοση, οικονομικώς αποδοτικές ενότητες που υποστηρίζουν το ποσοστό στοιχείων του 25.78Gbps και απόστασης μετάδοσης 10km με SMF.
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU.
Οι πομποδέκτες είναι συμβατοί με πολλών πηγών συμφωνία SFP και sff-8472 ψηφιακές λειτουργίες διαγνωστικών.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4.5 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | +85 | °C | |
| Σχετική υγρασία - που λειτουργεί | RHO | 5 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | +70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | 600 | μΑ | ||
| Ποσοστό στοιχείων | BR | - | 25.78 | - | GBP |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1270 | 1280 | NM | ||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | DB | |||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -2 | 4 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 850 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
| TX θέστε εκτός λειτουργίας | Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
| TX ελάττωμα | Ελάττωμα | 2.0 | Vcc | Β | |||
| Κανονικός | 0 | 0,8 | Β | ||||
| Δέκτης | |||||||
| Κεντρικό μήκος κύματος | λc | 1320 | 1330 | 1340 | NM | ||
| Ευαισθησία δεκτών | -13 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | 2 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -15 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | ||||
| Υστέρηση Los | 0,5 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 300 | 900 | MV | 4 | ||
| Los | Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
|
Σημειώσεις: 1. Η οπτική δύναμη προωθείται σε SMF. 2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται. 3. Μετρημένος με ένα PRBS 231 - 1 σχέδιο @25.78Gps, ΤΖΊΤΖΙΦΑ ≤5×10-5 δοκιμής. 4. Εσωτερικά ρεύμα-συνδεμένος. |
|||||||
Συγχρονισμός και ηλεκτρικός
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Το Tx θέτει εκτός λειτουργίας αρνείται το χρόνο | t_on | 2 | κα | ||
| Το Tx θέτει εκτός λειτουργίας βεβαιώνει το χρόνο | t_off | 10 | µs | ||
|
Χρόνος να μονογράψει, συμπερίληψη Αναστοιχειοθέτηση του ελαττώματος Tx |
t_init | 300 | κα | ||
| Το ελάττωμα Tx βεβαιώνει το χρόνο | t_fault | 100 | µs | ||
| Το Tx θέτει εκτός λειτουργίας στην αναστοιχειοθέτηση | t_reset | 10 | µs | ||
| Το Los βεβαιώνει το χρόνο | t_loss_on | 100 | µs | ||
| Το Los de-βεβαιώνει το χρόνο | t_loss_off | 100 | µs | ||
| Τμηματικό ποσοστό ρολογιών ταυτότητας | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2) - υψηλός | VH | 2 | Vcc | Β | |
| MOD_DEF (0:2) - χαμηλός | VL | 0,8 | Β |
Διαγνωστικά
| Παράμετρος | Σειρά | Μονάδα | Ακρίβεια | Βαθμολόγηση |
| Θερμοκρασία | 0 έως +70 | °C | ±3°C | Εσωτερικός |
| Τάση | 3,0 έως 3,6 | Β | ±3% | Εσωτερικός |
| Προκατειλημμένο ρεύμα | 0 έως 100 | μΑ | ±10% | Εσωτερικός |
| TX δύναμη | 0 έως 6 | dBm | ±3dB | Εσωτερικός |
| RX δύναμη | -14 έως +2 | dBm | ±3dB | Εσωτερικός |
