Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-q81ap003-γ

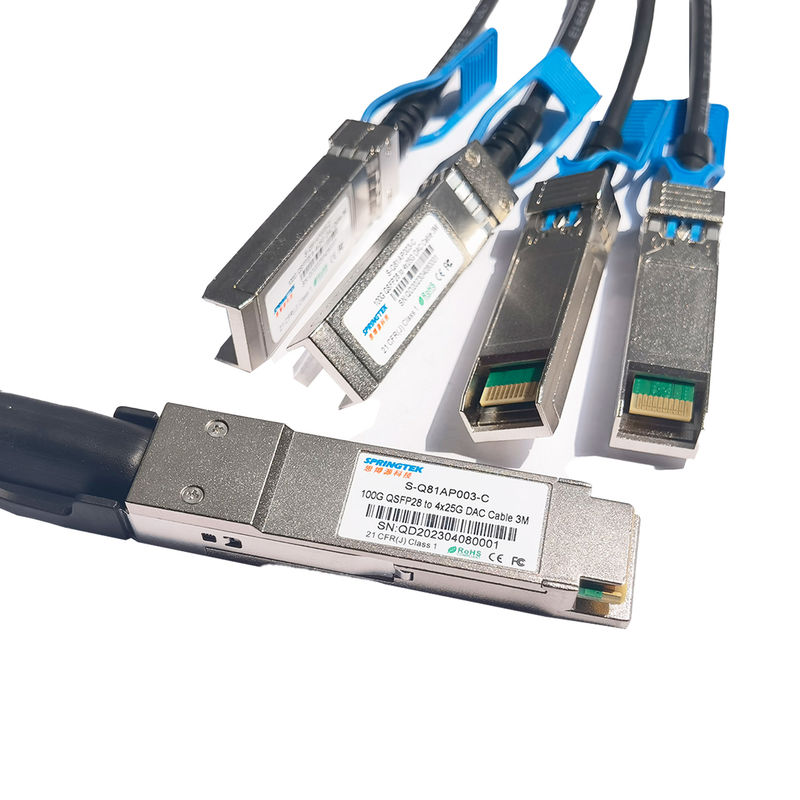

100G QSFP28 στο καλώδιο 3M 4xSFP28 DAC
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων | Προδιαγραφή ινών. |
| S-q81ap003-γ | 100G QSFP28 στο καλώδιο 3M 4x25G DAC | 0~70℃ |
Περιγραφή
Το Springtek 100G QSFP28 σε 4x 25G SFP28 άμεσο συνδέει το παθητικό χάλκινο καλώδιο είναι κατάλληλο για τις πολύ σύντομες αποστάσεις και προσφέρει έναν ιδιαίτερα οικονομικώς αποδοτικό τρόπο να εγκατασταθεί μια σύνδεση 100-Gigabit μεταξύ των συνδέσεων εξοπλισμού QSFP28 και SFP28. Αυτά τα καλώδια χρησιμοποιούνται για τα πρότυπα 100GbE και Infniband, για να μεγιστοποιήσουν την απόδοση. Τα υβριδικά καλώδια σχεδιάζονται για να συναντήσουν το αναδυόμενο κέντρο δεδομένων και οι ανάγκες εφαρμογής υπολογισμού υψηλής επίδοσης για μια τηλεγράφηση υψηλής πυκνότητας διασυνδέουν το σύστημα ικανό ένα συνολικό εύρος ζώνης στοιχείων 100Gb/s. Αυτό το σύστημα διασύνδεσης είναι πλήρως υποχωρητικό με τις προδιαγραφές βιομηχανικά τυποποιημένων ύπαρξης όπως το QSFP MSA και IBTA (εμπορική ένωση InfiniBand). Τα υβριδικά καλώδια υποστηρίζουν τις απαιτήσεις μετάδοσης εύρους ζώνης όπως καθορίζονται από IEEE 802.3ba (100 Gb/s) και τις προδιαγραφές Infiniband QDR (4x25 Gb/s ανά κανάλι).
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Περιβαλλοντική θερμοκρασία αποθήκευσης | -40 | +85 | °C | ||
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | +70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | VCC3 | 3.14 | 3.3 | 3.47 | Β |
Χαρακτηριστικά υψηλής ταχύτητας
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικό Al | Max | Μονάδα | Σημείωση |
| Διαφορική σύνθετη αντίσταση | RIN, PP | 90 | 110 | Ω | ||
| Απώλεια εισαγωγής | SDD21 | 22.48 | DB | Σε 12,8906 Ghz | ||
|
Διαφορική επιστροφής απώλεια |
SDD11 | Δείτε 1 | DB | Σε 0,05 έως 4,1 Ghz | ||
| SDD22 | Δείτε 2 | DB | Σε 4,1 έως 19 Ghz | |||
| Κοινός-τρόπος στην επιστροφής απώλεια παραγωγής ommon-τρόπου | SCC11 | 2 | DB |
Σε 0,2 έως 19 Ghz |
||
| SCC22 | ||||||
|
Διαφορικό στην επιστροφής απώλεια κοινός-τρόπου |
SCD11 | Δείτε 3 | DB | Σε 0,01 έως 12,89 Ghz | ||
| SCD22 | Δείτε 4 | Σε 12,89 έως 19 Ghz | ||||
| Διαφορικό στην κοινή απώλεια μετατροπής τρόπου | SCD21 | 10 | DB | Σε 0,01 έως 12,89 Ghz | ||
| Δείτε 5 | Σε 12,89 έως 15,7 Ghz | |||||
| 6.3 | Σε 15,7 έως 19 Ghz | |||||
| Λειτουργούν περιθώριο καναλιών | COM | 3 | DB | |||
|
Σημειώσεις: 1. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SDD11 (DB) < 16=""> 2. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SDD11 (DB) < 10=""> 3. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SCD11 (DB) < 22="" -=""> 4. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SCD11 (DB) < 15="" -=""> 5. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SCD21 (DB) < 27="" -=""> |
||||||
