Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-q52ap005-γ

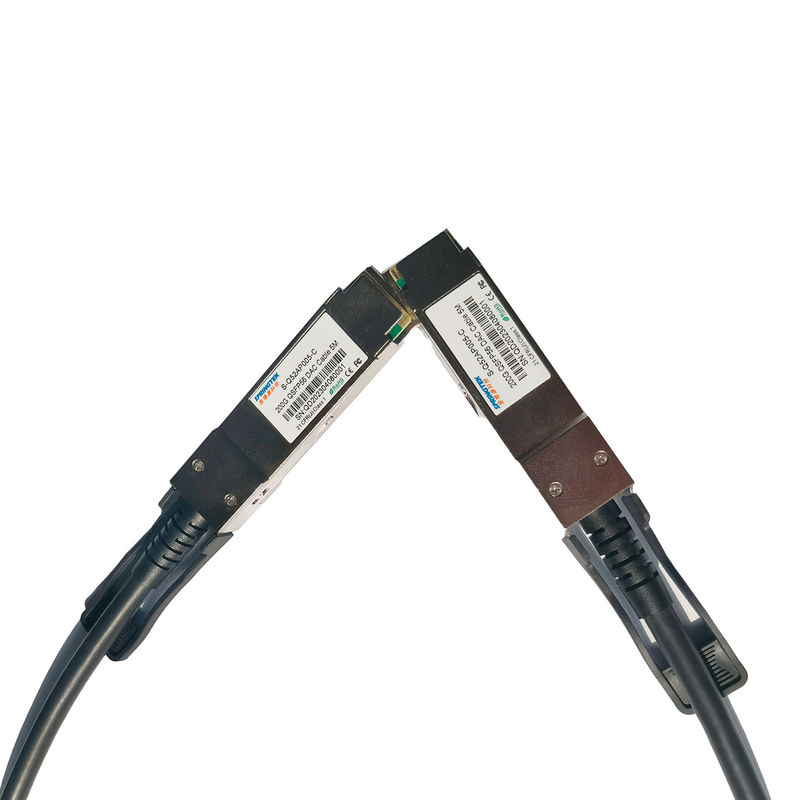

QSFP56 σε QSFP56 DAC καλώδιο 5M 200G
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων | Προδιαγραφή ινών. |
|
S-q52ap005-γ |
καλώδιο 5M 200G QSFP56 DAC |
0~70℃ |
Περιγραφή
Το παθητικό χαρακτηριστικό γνώρισμα οκτώ συνελεύσεων χάλκινων καλωδίων Springtek 200G QSFP5 διαφορικά ζευγάρια χαλκού, που παρέχουν τέσσερα κανάλια μετάδοσης στοιχείων επιταχύνεται σε 56Gbps (PAM4) ανά κανάλι, και καλύπτει 200G Ethernet και τις απαιτήσεις InfiniBand. Διαθέσιμος σε έναν ευρύ χτύπησε του καλωδίου διαμέτρημα-από 26AWG μέσω 30AWG-αυτής της χαμηλής απώλειας εισαγωγής χαρακτηριστικών γνωρισμάτων συνελεύσεων χάλκινων καλωδίων 200G και της χαμηλής διαγώνιας συζήτησης.
Το Springtek 200G QSFP56 χρησιμοποιεί τα σήματα PAM4 για τη μετάδοση, η οποία διπλασιάζει το ποσοστό. Εντούτοις, υπάρχουν πιό αυστηρές απαιτήσεις για την απώλεια εισαγωγής καλωδίων. Για τις λεπτομερείς απαιτήσεις, που σχεδιάζονται για τις εφαρμογές στις αγορές κέντρων δεδομένων, δικτύωσης και τηλεπικοινωνιών που απαιτούν μια υψηλή ταχύτητα, αξιόπιστη συνέλευση καλωδίων, αυτό το προϊόν επόμενης γενιάς μοιράζεται την ίδια διεπαφή ζευγαρώματος με το τύπο QSFP+, που κάνει τον προς τα πίσω - συμβατό σύστημα με τους υπάρχοντες λιμένες QSFP.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Περιβαλλοντική θερμοκρασία αποθήκευσης | -40 | +85 | °C | ||
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | +70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | VCC3 | 3.14 | 3.3 | 3.47 | Β |
| Σχετική υγρασία (μη-συμπύκνωση) | RS | 35 | 60 | % | |
| Τάση στην εισαγωγή LVTTL | Vilvttl | -0.3 | VCC3 +0,2 | Β | |
| Ρεύμα παροχής ηλεκτρικού ρεύματος | ICC3 | 15 | μΑ | ||
| Συνολική κατανάλωση ισχύος | Pd | 0,05 | W | ||
|
Σημειώσεις: 1.Stress ή οι όροι υπερβαίνουν την ανωτέρω σειρά μπορούν να προκαλέσουν τη μόνιμη ζημία στη συσκευή. 2.This είναι μια εκτίμηση πίεσης μόνο και η λειτουργική λειτουργία της συσκευής σε αυτοί ή οποιουσδήποτε άλλουσδήποτε όρους επάνω από εκείνους που απαριθμούνται στα λειτουργικά τμήματα αυτής της προδιαγραφής δεν εφαρμόζεται. 3.Exposure στην απόλυτη μέγιστη εκτίμηση οι όροι για τις εκτεταμένες περιόδους μπορούν να έχουν επιπτώσεις στην αξιοπιστία συσκευών. |
|||||
Χαρακτηριστικά υψηλής ταχύτητας
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικό Al | Max | Μονάδα | Σημείωση |
| Διαφορική σύνθετη αντίσταση | RIN, PP | 90 | 110 | Ω | ||
| Απώλεια εισαγωγής | SDD21 | -16.06 | DB | Σε 13,28 Ghz | ||
|
Διαφορική επιστροφής απώλεια |
SDD11 | Δείτε 1 | DB | Σε 0,05 έως 4,1 Ghz | ||
| SDD22 | Δείτε 2 | DB | Σε 4,1 έως 19 Ghz | |||
| Κοινός-τρόπος στον κοινός-τρόπο επιστροφής απώλεια παραγωγής | SCC11 |
|
-2 |
DB |
Σε 0,2 έως 19 Ghz |
|
| SCC22 | ||||||
|
Διαφορικό στην επιστροφής απώλεια κοινός-τρόπου |
SCD11 | Δείτε 3 |
DB |
Σε 0,01 έως 12,89 Ghz | ||
| SCD22 | Δείτε 4 | Σε 12,89 έως 19 Ghz | ||||
|
Διαφορικό στην κοινή απώλεια μετατροπής τρόπου |
SCD21 |
-10 |
DB |
Σε 0,01 έως 12,89 Ghz | ||
| Δείτε 5 | Σε 12,89 έως 15,7 Ghz | |||||
| -6.3 | Σε 15,7 έως 19 Ghz |
