Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1ap002-γ

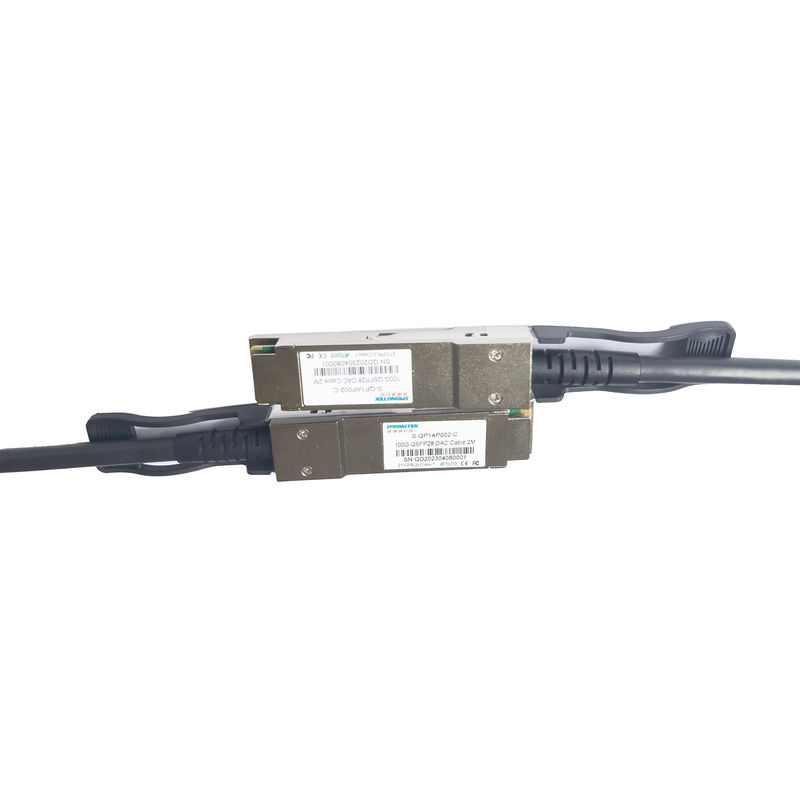

QSFP28 σε QSFP28 DAC καλώδιο 2M 100G
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων | Προδιαγραφή ινών. |
| S-qp1ap002-γ | καλώδιο 2M 100G QSFP28 DAC | 0~70℃ |
Περιγραφή
Τα παθητικά προϊόντα συνελεύσεων καλωδίων Springtek 100G QSFP28, βασισμένα στη δομή 4 x25G ή 4 x28G, το προϊόν μπορούν καλά να ικανοποιήσουν τους διακόπτες επόμενης γενιάς 100G, τους κεντρικούς υπολογιστές, τους δρομολογητές και άλλα προϊόντα των απαιτήσεων εφαρμογής.
Το καλώδιο Springtek 100G QSFP28 υιοθετεί το βελτιστοποιημένο σχέδιο για να μειώσει τη λογομαχία και η απώλεια εισαγωγής, άριστη ακεραιότητα σημάτων, προσαρμόζεται πλήρως στη επόμενη γενιά 100G Ethernet και τα πρότυπα Infiniband EDR.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Περιβαλλοντική θερμοκρασία αποθήκευσης | -40 | +85 | °C | ||
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | +70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | VCC3 | 3.14 | 3.3 | 3.47 | Β |
| Ποσοστό στοιχείων ανά πάροδο | 1 | 100 | Gb/s |
Χαρακτηριστικά υψηλής ταχύτητας
| Παράμετρος | Symbo | Λ. | Χαρακτηριστικός | Max | Uni | Σημείωση |
| Διαφορική σύνθετη αντίσταση | RIN, Π | 90 | 110 | Ω | ||
| Απώλεια εισαγωγής | SDD21 | 22.48 | DB | Σε 12,8906 Ghz | ||
|
Διαφορική επιστροφής απώλεια |
SDD11 | Δείτε 1 | DB | Σε 0,05 έως 4,1 Ghz | ||
| SDD22 | Δείτε 2 | DB | Σε 4,1 έως 19 Ghz | |||
| Κοινός-τρόπος στον κοινός-τρόπο επιστροφής απώλεια παραγωγής | SCC11 |
2 |
DB |
Σε 0,2 έως 19 Ghz |
||
| SCC22 | ||||||
| Διαφορικό στην επιστροφής απώλεια κοινός-τρόπου | SCD11 | Δείτε 3 |
DB |
Σε 0,01 έως 12,89 | ||
| SCD22 | Δείτε 4 | Σε 12,89 έως 19 Ghz | ||||
| Διαφορικό στην κοινή απώλεια μετατροπής τρόπου |
SCD21 |
10 |
DB |
Σε 0,01 έως 12,89 | ||
| Δείτε 5 | Σε 12,89 έως 15,7 | |||||
| 6.3 | Σε 15,7 έως 19 Ghz | |||||
| Λειτουργούν περιθώριο καναλιών | COM | 3 | DB | |||
|
Σημειώσεις: 1. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SDD11 (DB) < 16=""> 2. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SDD11 (DB) < 10=""> 3. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SCD11 (DB) < 22="" -=""> 4. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SCD11 (DB) < 15="" -=""> 5. Συντελεστής αντανάκλασης που δίνεται από την εξίσωση SCD21 (DB) < 27="" -=""> |
||||||
