Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-FP10P010-C

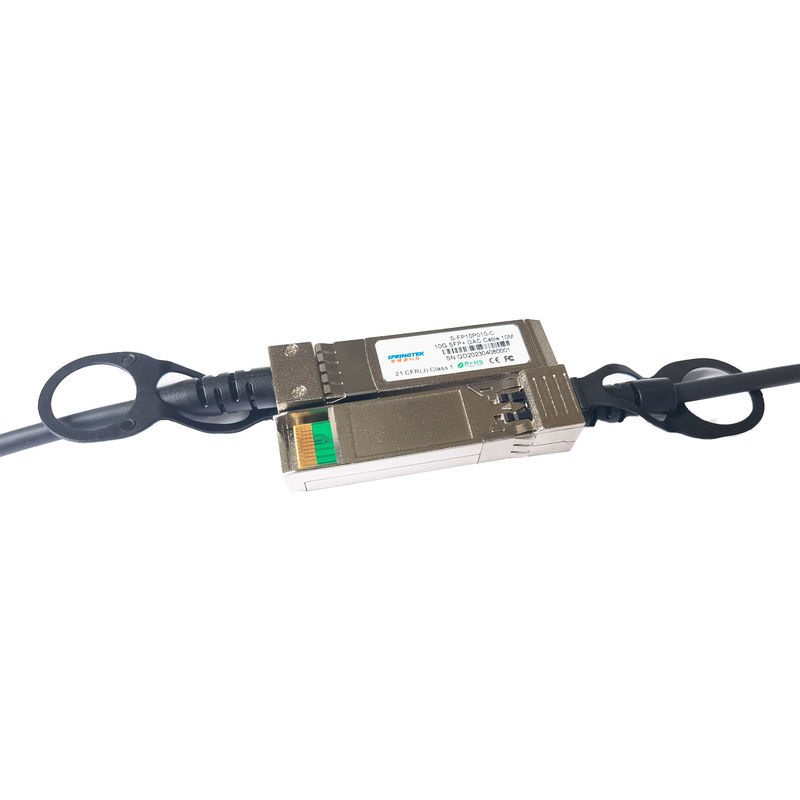

Το μπροκάρ SFP + κατευθύνει το 10gbase-$cu χάλκινων καλωδίων συνδέσεων για το καλώδιο 10M καναλιών 10G SFP+ DAC ινών
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων | Προδιαγραφή ινών. |
| S-fp10p010-γ | καλώδιο 10M 10G SFP+ DAC | 0~70℃ |
Περιγραφή
Οι παθητικές συνελεύσεις καλωδίων Springtek 10Gbps SFP+ είναι υψηλή επίδοση, οικονομικώς αποδοτικά I/Osolutions για 10GEthernet και εφαρμογές καναλιών ινών 10G. SFP+ οι ενότητες χαλκού επιτρέπουν ότι το υλικό η υψηλή πυκνότητα, configurability και η χρησιμοποίηση λιμένων σε ένα πολύ χαμηλό απόρριμμα και έναν μειωμένο προϋπολογισμό δύναμης. Το καλώδιο υψηλής ταχύτητας ssemblies καλύπτει και υπερβαίνει Gigabit Ethernet και τις απαιτήσεις καναλιών ινών industrystandard για την απόδοση και την αξιοπιστία.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Περιβαλλοντική θερμοκρασία αποθήκευσης | TS | -40 | +85 | °C | |
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | +70 | °C | |
| Σχετική υγρασία (μη-συμπύκνωση) | RS | - | 85 | % |
Συστήματα
| Απόδοση | MEDIA |
|
10.5 ταχύτητα γραμμών Gpbs, σύνολο - διπλό ποσοστό λάθους κομματιών: καλύτερα από 10E-12 |
Pluggable (SFP+) χάλκινο καλώδιο καυτός-pluggable, τύπου βιομηχανικά τυποποιημένων μικρό, διαθέσιμο ως 7m, 10m ή 15m. |
Ορισμοί καρφιτσών
| Καρφίτσα | Λογική | Σύμβολο | Όνομα/περιγραφή | Σημειώσεις |
| 1 | VeeT | Έδαφος συσκευών αποστολής σημάτων | ||
| 2 | LV-ttl-ο | TX_Fault | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 1 |
| 3 | LV-ttl-Ι | TX_DIS | Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας | 2 |
| 4 | LV-ttl-I/O | SDA | Τμηματικά στοιχεία καλωδίων ρυμούλκησης | |
| 5 | LV-ttl-Ι | SCL | Τμηματικό ρολόι καλωδίων ρυμούλκησης | |
| 6 | MOD_DEF0 | Η ενότητα παρούσα, συνδέει με VeeT | ||
| 7 | LV-ttl-Ι | RS0 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 1 |
| 8 | LV-ttl-ο | Los | Los του σήματος | 2 |
| 9 | LV-ttl-Ι | RS1 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 1 |
| 10 | Στρέψτε | Έδαφος δεκτών | ||
| 11 | Στρέψτε | Έδαφος δεκτών | ||
| 12 | Cml-ο | RD- | Στοιχεία δεκτών που αναστρέφονται | |
| 13 | Cml-ο | RD+ | Στοιχεία δεκτών μη-που αναστρέφονται | |
| 14 | Στρέψτε | Έδαφος δεκτών | ||
| 15 | VccR | Ανεφοδιασμός 3.3V δεκτών | ||
| 16 | VccT | Ανεφοδιασμός 3.3V συσκευών αποστολής σημάτων | ||
| 17 | VeeT | Έδαφος συσκευών αποστολής σημάτων | ||
| 18 | Cml-Ι | TD+ | Στοιχεία συσκευών αποστολής σημάτων μη-που αναστρέφονται | |
| 19 | CML_I | Το TD | Στοιχεία συσκευών αποστολής σημάτων που αναστρέφονται | |
| 20 | VeeT | Έδαφος συσκευών αποστολής σημάτων | ||
|
Σημειώσεις: 1. Τα σήματα που δεν υποστηρίζονται στο χαλκό SFP+ τραβώ-κατεβάζουν σε VeeT με τον αντιστάτη ωμ 30K 2. Οι ενεργές συνελεύσεις καλωδίων δεν υποστηρίζουν το Los και TX_DIS |
||||
