Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-pp25a010-γ

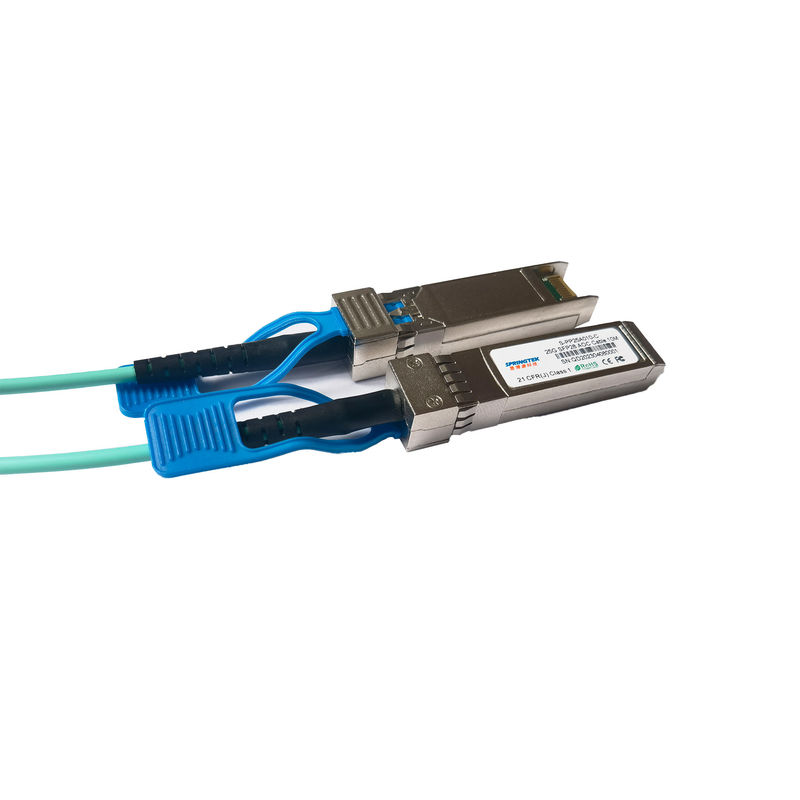

SFP28 σε SFP28 AOC καλώδιο 10M 25G
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων | Προδιαγραφή ινών. |
| S-pp25a010-γ | καλώδιο 10M 25G SFP28 AOC | 0~70℃ |
Περιγραφή
Τα ενεργά οπτικά καλώδια Springtek SFP28 είναι συνελεύσεις ινών άμεσος-συνδέσεων με τους συνδετήρες SFP28. Είναι κατάλληλοι για τις πολύ σύντομες αποστάσεις και προσφέρουν έναν οικονομικώς αποδοτικό τρόπο να συνδέσουν μέσα στα ράφια και στα παρακείμενα ράφια.
Το μήκος του ενεργού οπτικού καλωδίου Springtek SFP28 είναι μέχρι 70 μέτρα άνω των OM3 MMF ή 100 μέτρα άνω των OM4 MMF. Αυτή η ενότητα έχει ως σκοπό να λειτουργήσει σε θέματα των συστημάτων πολλαπλού τρόπου ινών χρησιμοποιώντας ένα ονομαστικό μήκος κύματος 850nm.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Standardl
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδα |
| Θερμοκρασία αποθήκευσης | TS | -20 | +85 | °C |
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | 70 | °C |
| Λειτουργούσα υγρασία | RH | 0 | 85 | % |
| Τάση ανεφοδιασμού | Vcc | -0.3 | 3.6 | Β |
|
Σημείωση: Η ζημία μπορεί να εμφανιστεί εάν ο πομποδέκτης υποβάλλεται στους όρους πέρα από τα όρια. |
||||
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | +70 | °C | |
| Τάση ανεφοδιασμού | Vcc | 3,135 | 3.3 | 3,465 | Β |
| Ρεύμα ανεφοδιασμού | Icc | 300 | μΑ | ||
| Ποσοστό δυαδικών ψηφίων | BR | 25.78125 | GBP |
Συσκευή αποστολής σημάτων
Τα ακόλουθα ηλεκτρικά χαρακτηριστικά καθορίζονται πέρα από το συνιστώμενο λειτουργικό περιβάλλον εκτός αν ορίζεται διαφορετικά.
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Διαφορική τάση PK-PK υπερφόρτωσης | TP1a | 900 | MV | |||
| Κοινή τάση τρόπου (Vcm) | TP1 | -350 | 2850 | MV | 2 | |
| Διαφορικός κακός συνδυασμός αντίστασης λήξης | TP1 | 10 | % | Σε 1MHz | ||
| Διαφορική επιστροφής απώλεια (SDD11) | TP1 | Δείτε cei-28g-VSR Εξίσωση 13-19 |
DB | |||
| Κοινός τρόπος στη διαφορική μετατροπή και τη διαφορική μετατροπή τρόπου toCommon (SDC11, SCD11) | TP1 | Δείτε cei-28g-VSR Equation13-20 |
DB | |||
Τονισμένη δοκιμή εισαγωγής |
TP1a | Δείτε cei-28g-SR το τμήμα το 13.3.11.2 .1 |
Δέκτης
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Διαφορική τάση, PK-PK | TP4 | 900 | MV | |||
| Κοινή τάση τρόπου (Vcm) | TP4 | -350 | 2850 | MV | 2 | |
| Κοινός θόρυβος τρόπου, RMS | TP4 | 17.5 | MV | |||
| Διαφορικός κακός συνδυασμός αντίστασης λήξης | TP4 | 10 | % | Σε 1 MHZ | ||
| Διαφορική επιστροφής απώλεια (SDD22) | TP4 | Δείτε cei-28g-VSR Equation13-19 |
DB | |||
| Κοινός τρόπος στη διαφορική μετατροπή και διαφορικό στην κοινή μετατροπή τρόπου (SDC22, SCD22) | TP4 | Δείτε cei-28g-VSR Equation13-21 |
DB | |||
| Κοινή επιστροφής απώλεια τρόπου (SCC22) | TP4 | -2 | DB | 3 | ||
| Χρόνος μετάβασης, 20 σε 80% | TP4 | 9.5 | CP | |||
| Κάθετη περάτωση ματιών (VEC) | TP4 | 5.5 | DB | |||
| Πλάτος ματιών στην πιθανότητα 10-15 (EW15) | TP4 | 0,57 | UI | |||
| Ύψος ματιών στην πιθανότητα 10-15 (EH15) | TP4 | 228 | MV | |||
| Σημειώσεις: 1 ανά τερματικό. 2. Vcm παράγεται από τον οικοδεσπότη. Η προδιαγραφή περιλαμβάνει τα αποτελέσματα της τάσης επίγειων όφσετ. 3. Από 250MHz σε 30GHz. |
||||||
