Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qs40a010-γ
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων | Προδιαγραφή ινών. |
| S-qs40a010-γ |

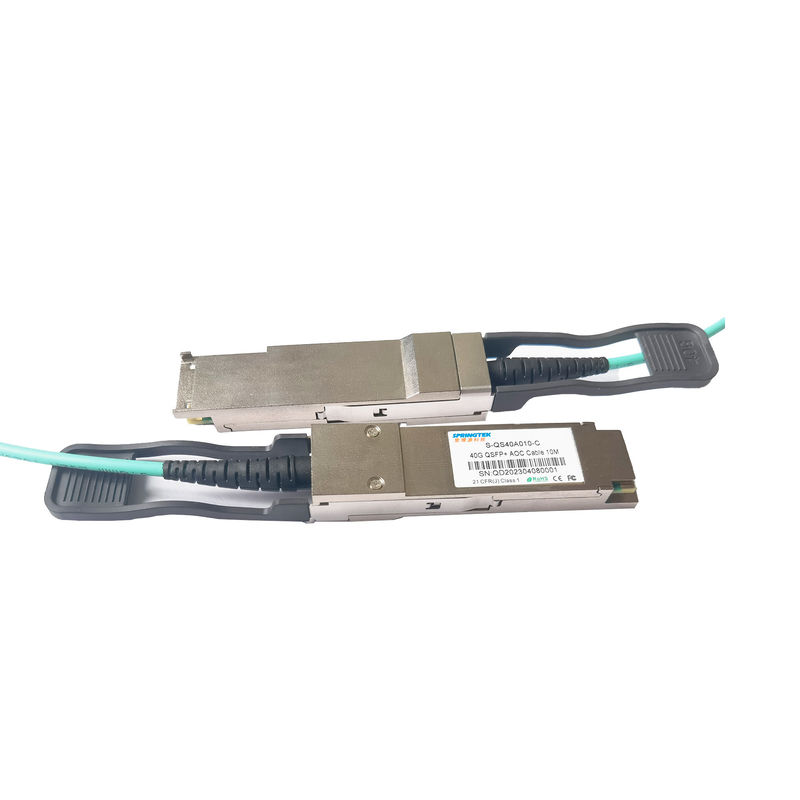

καλώδιο 10M 40G QSFP+ AOC |
0~70℃ |
Περιγραφή
Το προϊόν Springtek 40G QSFP+AOC είναι ένα υψηλό παράλληλο ενεργό οπτικό καλώδιο ποσοστού στοιχείων, για να υπερνικήσει τον περιορισμό εύρους ζώνης του παραδοσιακού χάλκινου καλωδίου. Το Springtek 40G QSFP+AOC προσφέρει 4 ανεξάρτητα κανάλια μετάδοσης στοιχείων και 4 στοιχεία που λαμβάνουν τα κανάλια μέσω των πολλαπλού τρόπου ινών κορδελλών, κάθε ένα ικανό της λειτουργίας 10Gb/s. Συνεπώς, ένα συνολικό ποσοστό στοιχείων του 40Gb/s άνω των 100 μέτρων μετάδοσης μπορεί να επιτευχθεί από αυτό το προϊόν, για να υποστηρίξει την ultra-fast ανταλλαγή στοιχείων υπολογισμού.
Το προϊόν Springtek σχεδιάζεται με το τύπο, οπτική/ηλεκτρική σύνδεση σύμφωνα με την πολλών πηγών συμφωνία QSFP+ (MSA). Έχει ως σκοπό να ικανοποιήσει τους πιό σκληρούς εξωτερικούς λειτουργούντες όρους συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρέμβασης της EMI.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Standardl
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδα |
| Περιβαλλοντική θερμοκρασία αποθήκευσης | TSTG | -40 | 85 | ℃ |
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | 70 | ℃ |
| Λειτουργούσα υγρασία | HO | 5 | 85 | % |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 0 | +3.6 | Β |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.13 | 3.3 | 3.47 | Β |
| Τάση εισαγωγής ελέγχου υψηλή | 2 | VCC | Β | ||
| Τάση εισαγωγής ελέγχου χαμηλή | 0 | 0,8 | Β | ||
| Ποσοστό στοιχείων, κάθε πάροδος | 10.3125 | 11.2 | GBP |
Συσκευή αποστολής σημάτων
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
|
Ενιαία τελειωμένη εισαγωγή VoltageTolerance |
-0.3 | 4 | Β | |||
|
Κοινή ανοχή τάσης εισαγωγής τρόπου εναλλασσόμενου ρεύματος |
15 | MV | RMS | |||
|
Διαφορικό κατώτατο όριο ταλάντευσης τάσης εισαγωγής |
50 | mVpp |
LOSA Κατώτατο όριο |
|||
| Διαφορική ταλάντευση τάσης εισαγωγής | Vin, PP | 180 | 1200 | mVpp | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | Zin | 90 | 100 | 110 | Ωμ | |
|
Ενιαία τελειωμένη ανοχή τάσης εισαγωγής |
-0.3 | 4 | Β | |||
| Διαφορική s-παράμετρος εισαγωγής | SDD11 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Απεικονισμένο διαφορικό στην κοινή μετατροπή τρόπου |
SCD11 | -10 | DB | 0.01-11.1GHz | ||
Δέκτης
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Ενιαία τελειωμένη τάση παραγωγής | -0.3 | 4 | Β | |||
|
Κοινή τάση παραγωγής τρόπου εναλλασσόμενου ρεύματος |
7.5 | MV | RMS | |||
|
Διαφορική ταλάντευση τάσης παραγωγής |
Vout, PP | 400 | 800 | mVpp | ||
| Διαφορική σύνθετη αντίσταση παραγωγής | Zout | 90 | 100 | 110 | Ωμ | |
|
Διαφορική s-παράμετρος παραγωγής |
SDD22 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Κοινός συντελεστής αντανάκλασης παραγωγής τρόπου |
SCC22 | < -7=""> | DB | 0.01-2.5GHz | ||
| -3 | DB | 2.5-11.1GHz | ||||
| Συνολικό Jitter | 0,38 | UI | ||||
| Αιτιοκρατικό Jitter | 0,64 | UI | ||||
