Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qp1aa005-γ

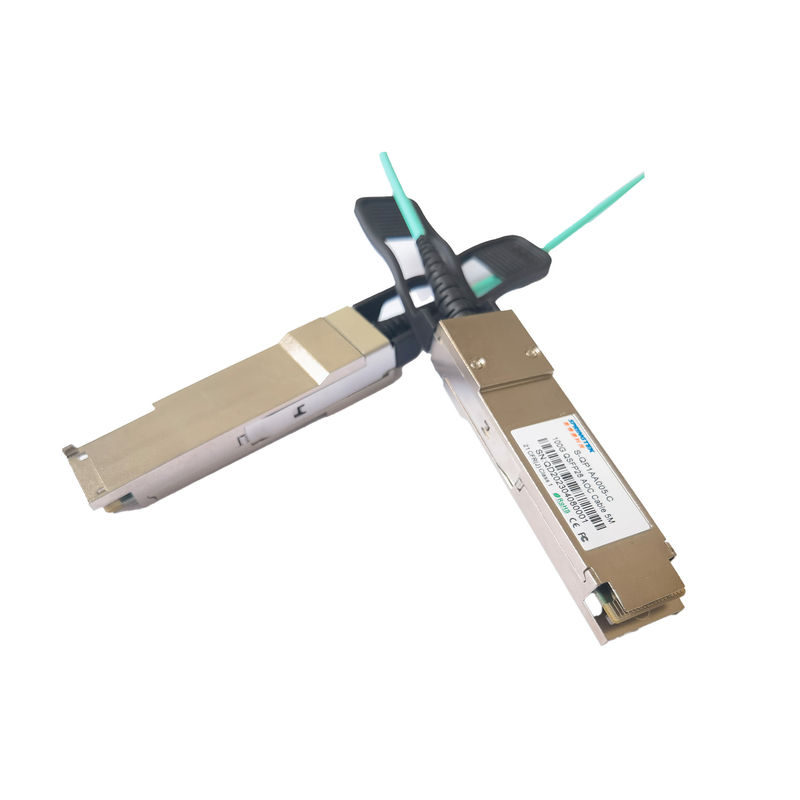

QSFP28 σε QSFP28 AOC καλώδιο 5M 100G
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων | Προδιαγραφή ινών. |
| S-qp1aa005-γ | καλώδιο 5M 100G QSFP28 AOC | 0~70℃ |
Περιγραφή
Αυτό το προϊόν είναι ένα τέσσερις-κανάλι, Pluggable, παράλληλη οπτική ίνα QSFP8 AOC για 100 Gigabit Ethernet, εφαρμογές Infiniband EDR. Αυτός ο πομποδέκτης είναι μια ενότητα υψηλής επίδοσης για την περιορισμένου φάσματος πολλών δρόμων μετάδοση στοιχείων και διασυνδέει τις εφαρμογές. Ενσωματώνει τέσσερις παρόδους στοιχείων σε κάθε κατεύθυνση με το εύρος ζώνης 100Gbps.
Το μήκος του ενεργού οπτικού καλωδίου Springtek 100G QSFP28 είναι μέχρι 70 μέτρα άνω των OM3 MMF ή 100 μέτρα άνω των OM4 MMF. Αυτές οι ενότητες έχουν ως σκοπό να λειτουργήσουν σε θέματα των συστημάτων πολλαπλού τρόπου ινών χρησιμοποιώντας ένα ονομαστικό μήκος κύματος 850nm. Η ηλεκτρική διεπαφή χρησιμοποιεί έναν συνδετήρα τύπων ακρών 38 επαφών.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Standardl
Απόλυτες μέγιστες εκτιμήσεις
Πρέπει να διαπιστωθεί ότι η λειτουργία παραπάνω από οποιεσδήποτε μεμονωμένες απόλυτες μέγιστες εκτιμήσεις να προκαλέσει τη μόνιμη ζημία σε αυτήν την ενότητα.
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδα |
| Περιβαλλοντική θερμοκρασία αποθήκευσης | TSTG | -40 | 85 | ℃ |
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | 70 | ℃ |
| Λειτουργούσα υγρασία | HO | 5 | 85 | % |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 0 | +3.6 | Β |
Συνιστώμενοι λειτουργούντες όροι
Το συνιστώμενο λειτουργικό περιβάλλον διευκρινίζει τις παραμέτρους για τις οποίες τα ηλεκτρικά και οπτικά χαρακτηριστικά ισχύουν εκτός αν αναφέρεται διαφορετικά.
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδες | Σημειώσεις |
| Λειτουργούσα περίπτωση Θερμοκρασία |
TC | 0 | 25 | 70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3,135 | 3.3 | 3,465 | Β | |
| Ποσοστό στοιχείων, κάθε πάροδος | 25.78125 | Gb/s | ||||
| Ακρίβεια ποσοστού στοιχείων | -100 | 100 | PPM | |||
| Τάση εισαγωγής ελέγχου υψηλή | 2 | Vcc | Β | |||
| Τάση εισαγωγής ελέγχου χαμηλή | 0 | 0,8 | Β |
Συσκευή αποστολής σημάτων
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Διαφορική τάση υπερφόρτωσης PK-PK |
TP1a | 900 | MV | |||
| Κοινή τάση τρόπου (Vcm) | TP1 | -350 | 2850 | MV | 2 | |
| Διαφορική λήξη Κακός συνδυασμός αντίστασης |
TP1 | 10 | % | Σε 1MHz | ||
| Διαφορική επιστροφής απώλεια (SDD11) |
TP1 | Δείτε cei-28g-VSR Εξίσωση 13-19 |
DB | |||
| Κοινός τρόπος στο διαφορικό μετατροπή και διαφορικό Κοινή μετατροπή τρόπου (SDC11, SCD11) |
TP1 | Δείτε CEI- 28g-VSR Εξίσωση 13-20 |
DB | |||
Τονισμένη δοκιμή εισαγωγής |
TP1a | Δείτε το τμήμα cei-28g-VSR το 13.3.11.2 .1 |
Δέκτης
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Διαφορική τάση, PK-PK | TP4 | 900 | MV | |||
| Κοινή τάση τρόπου (Vcm) | TP4 | -350 | 2850 | MV | 2 | |
| Κοινός θόρυβος τρόπου, RMS | TP4 | 17.5 | MV | |||
| Διαφορική λήξη Κακός συνδυασμός αντίστασης |
TP4 | 10 | % | Σε 1 MHZ | ||
| Διαφορική επιστροφής απώλεια (SDD22) |
TP4 | Δείτε cei-28g-VSR Εξίσωση 13-19 |
DB | |||
| Κοινός τρόπος στο διαφορικό μετατροπή και διαφορικό Κοινή μετατροπή τρόπου (SDC22, SCD22) |
TP4 | Δείτε cei-28g-VSR Εξίσωση 13-21 |
DB | |||
| Κοινή επιστροφής απώλεια τρόπου (SCC22) |
TP4 | -2 | DB | 3 | ||
| Χρόνος μετάβασης, 20 σε 80% | TP4 | 9.5 | CP | |||
| Κάθετη περάτωση ματιών (VEC) | TP4 | 5.5 | DB | |||
| Πλάτος ματιών στην πιθανότητα 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Ύψος ματιών στο robability 10-15 (EH15) |
TP4 | 228 | MV | |||
| Σημειώσεις: 1. Ανά τερματικό. 2. Vcm παράγεται από τον οικοδεσπότη. Η προδιαγραφή περιλαμβάνει τα αποτελέσματα της τάσης επίγειων όφσετ. 3. Από 250MHz σε 30GHz |
||||||
