Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-fp10r3m-γ

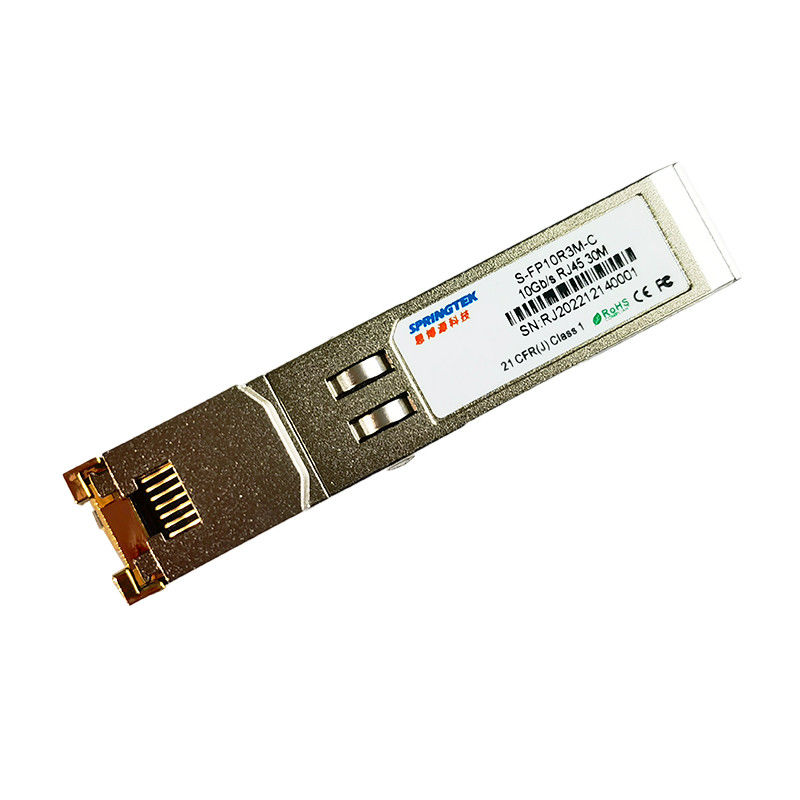

Χαλκός 30m ιουνιπέρων 10gbase-τ οπτική ενότητα πομποδεκτών SFP
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-fp10r3m-γ | SFP, 10Gb/s, χαλκός, RJ45, 30M, 0ºC~+70ºC |
Περιγραφή
Η μικρή μορφή χαλκού Springtek SFP-10g-τ Pluggable συν τους πομποδέκτες (SFP+) είναι υψηλή επίδοση, υψηλή αξιοπιστία, οικονομικώς αποδοτική ενότητα υποχωρητική με τα 10 Gigabit Ethernet και τα πρότυπα βάση-τ 10G όπως διευκρινίζεται IEEE 802. 3-2015 και IEEE 802.3an, ποιο ενισχυτικό στοιχείο-ποσοστό 10Gbps μέχρι 30 μέτρα φθάνει πέρα από το προστατευμένο στρίβω-ζευγάρι στο καλώδιο κατηγορίας 6A. Η ενότητα υποστηρίζει το σύνολο 10Gbps - διπλά data-links με 16 σήματα διαμόρφωσης εύρους σφυγμού επιπέδων (PAM). Η ενότητα παρέχει τις τυποποιημένες τμηματικές πληροφορίες ταυτότητας υποχωρητικές με SFP+ MSA, το οποίο μπορεί να προσεγγιστεί με τη διεύθυνση A0h μέσω του τμηματικού λεωφορείου 2wire. Το φυσικό ολοκληρωμένο κύκλωμα μπορεί επίσης να προσεγγιστεί μέσω του τμηματικού λεωφορείου 2wire στη διεύθυνση ACh.
Χαρακτηριστικά γνωρίσματα
Sff-8431 και sff-8432 MSA Complant
IEEE 802.3az και 802.3an υποχωρητικά
IEEE 802.3bz για 5G&2.5G βάση-τ
Καυτός-pluggable ίχνος SFP
TX θέστε εκτός λειτουργίας και λειτουργία RX Los
Πλήρως μεταλλική περίφραξη για τις χαμηλές εκπομπές της EMI
+3.3V ενιαία παροχή ηλεκτρικού ρεύματος
Χαμηλής ισχύος κατανάλωση (2.5W MAX @ 30m)
Συμπαγής συνέλευση rj-45 συνδετήρων
Πρόσβαση στο φυσικό ολοκληρωμένο κύκλωμα στρώματος μέσω του τμηματικού λεωφορείου 2 καλωδίων
XFI/5GBASE-R/2500BASE-X/SGMII, αυτόματος-διαπραγμάτευση SGMII επάνω
Αυτόματος-διαπραγματεύεται με άλλο 10GBase-τ PHYs
Υποστηρίξεις 100/1000Base-τ που χρησιμοποιούν το καλώδιο γατών 5e ή καλύτερα
MDI/MDIX διασταύρωση
Πολλαπλάσιοι τρόποι Loopback για τη δοκιμή και την ανίχνευση μηχανικών βλαβών
Ενσωματωμένοι έλεγχος και σύνδεση καλωδίων διαγνωστικοί
Unshielded και προστατευμένη υποστήριξη καλωδίων
Λειτουργούσα σειρά θερμοκρασίας περίπτωσης 0°C σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
1.25Gigabit Ethernet πέρα από το καλώδιο γατών 5e
Περιβαλλοντική προδιαγραφή
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες |
| Λειτουργούσα θερμοκρασία | TC | 0 | +70 | ℃ | |
| Θερμοκρασία αποθήκευσης | -40 | +85 | ℃ |
Διεπαφή ηλεκτρικής δύναμης
| Παράμετρος | symblo | Λ. | Τύπος | Max | Μονάδες |
Σημειώσεις/όροι |
| Ρεύμα ανεφοδιασμού | Είναι | 500 | 757 | μΑ | 2.5W η ανώτατη δύναμη πάνω στη μεγάλη έκταση του vlitage και της σημείωσης προσοχής temperature.see φύσηξε | |
| Τάση εισαγωγής | Vcc | 3.13 | 3.3 | 3.47 | Β | Παραπεμφθείς GND |
| Μέγιστη τάση | Vmax | 3.6 | Β |
Χαμηλός-Speedsignals, electroniccharacteristics
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδες | Σημειώσεις/όροι |
| Παραγωγή SFP ΧΑΜΗΛΉ | Ένταση | 0 | 0,5 | Β | 4.7k σε 10k σηκώστε στο host_Vcc, που μετριέται στην πλευρά οικοδεσποτών του συνδετήρα |
| Παραγωγή SFP ΥΨΗΛΉ | VOH | host_Vcc-0.5 | host_Vcc+0.3 | Β | 4.7k σε 10k σηκώστε στο host_Vcc, που μετριέται στην πλευρά οικοδεσποτών του συνδετήρα |
| Το SFP εισήγαγε ΧΑΜΗΛΌ | VIL | 0 | 0,8 | Β | 4.7k σε 10k σηκώστε σε Vcc, μετρημένος στην πλευρά SFP του συνδετήρα |
| SFP που εισάγεται ΥΨΗΛΌ | VIH | 2 |
Vcc+ 0,3 |
Β | 4.7k σε 10k σηκώστε σε Vcc, μετρημένος στην πλευρά SFP του συνδετήρα |
Μεγάλη ηλεκτρική διεπαφή, μετάδοση γραμμή-SFP
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Συχνότητα γραμμών | ΛΦ | 800 | MHZ | 5-ισόπεδος κωδικοποίηση, ανά IEEE 802,3 | ||
| Σύνθετη αντίσταση παραγωγής Tx | Zout, Tx | 100 | Ωμ | Διαφορικό, για όλες τις συχνότητες μεταξύ 1MHz και 125MHz | ||
| Σύνθετη αντίσταση Inout Rx | Zin, Rx | 100 | Ωμ | Διαφορικό, για όλες τις συχνότητες μεταξύ 1MHz και 125MHz |
Μεγάλη ηλεκτρική διεπαφή, οικοδεσπότης-SFP
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Ενιαία τελειωμένη ταλάντευση εισαγωγής στοιχείων | Vinsing | 500 | 800 | 1100 | MV | Διαφορικό |
| Ενιαία τελειωμένη ταλάντευση παραγωγής στοιχείων | Voutsing | 500 | 800 | 1100 | MV | Διαφορικό |
| Χρόνος ανόδου/πτώση | TR, TF | 20 | 47 | psec | 20%~80% | |
| Σύνθετη αντίσταση εισαγωγής Tx | Zin | 100 | ωμ | Διαφορικό | ||
| Σύνθετη αντίσταση εισαγωγής Tx | Zout | 100 | ωμ | Διαφορικό |
Γενικές προδιαγραφές
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Ποσοστό ημερομηνίας | BR | 1 | 10 | Gb/s | Δείτε τις σημειώσεις 2 μέχρι 4 κάτω από IEEE 802,3 το συμβατό σύστημα. | |
| Μήκος καλωδίων | Λ | 30 | μ | |||
| Σημειώσεις | ||||||
| Η ανοχή ρολογιών είναι +/- 50 PPM. | ||||||
