Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-sb1g34l40-CD

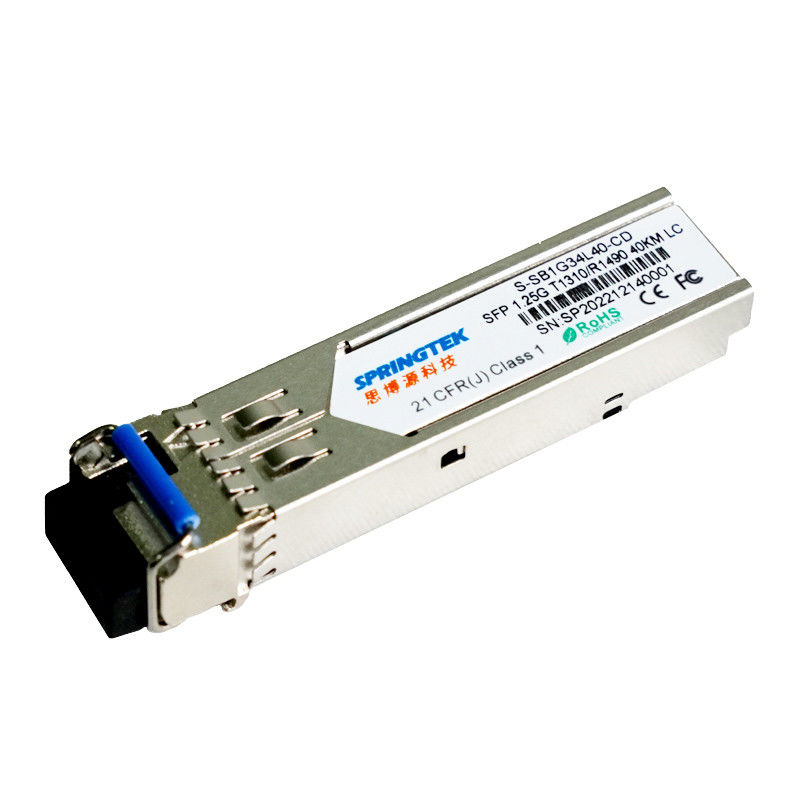

1.25G BIDI 40km WDM Gbic συνδετήρων SMF Tx1310nm/TX1490nm LC οπτική ενότητα πομποδεκτών SFP
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-sb1g34l40-CD | BIDI SFP, 1.25Gbps, Tx1310/Rx1490nm, SM, 40km, 0ºC~+70ºC, με DDM |
| S-sb1g34l40-ταυτότητα | BIDI SFP, 1.25Gbps, Tx1310/Rx1490nm, SM, 40km, -40ºC~+85ºC, με DDM |
Περιγραφή
Οι πομποδέκτες Springtek BIDI SFP είναι υψηλή επίδοση, οικονομικώς αποδοτική ενότητα που υποστηρίζει 1.25Gbps και την απόσταση μετάδοσης 40km με SMF (9/125μm).
Ο πομποδέκτης αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ 1310nm LD, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνεται με σε έναν ενισχυτή δια-σύνθετης αντίστασης (TIA). Ο πομποδέκτης Springtek BIDI SFP ικανοποιεί την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Ο πομποδέκτης είναι συμβατός με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472. Για περισσότερες πληροφορίες, παρακαλώ αναφερθείτε στο SFP MSA.
Χαρακτηριστικά γνωρίσματα
Συμβατό σύστημα με SONET Oc-24
Λειτουργούσα θερμοκρασία περίπτωσης:
Εμπορικός: 0 σε +70°C
Βιομηχανικός: - 40 σε +85°C
Εφαρμογές
Μεταστρεφόμενες backplane εφαρμογές
Διεπαφή δρομολογητών/κεντρικών υπολογιστών
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | VCC | -0.5 | - | 4 | Β |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | - | 85 | °C |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | - | 95 | % |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | - | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | - | - | 300 | μΑ |
| Ποσοστό στοιχείων | BR | - | 1.25 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 400 | - | 2000 | MV | |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω | |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC +0,3 | Β | |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | 0 | - | 0,8 | Β | |
| Λογική TFAULT υψηλή | VTFH | 2.4 | - | VCC | Β | |
| Λογική TFAULT χαμηλή | VTFL | VEE | - | VEE +0,4 | Β | |
| Ηλεκτρικά χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 400 | - | 1000 | MV | |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω | |
| Το Los βεβαιώνει την τάση | VLOSA | 2.4 | - | VCC | Β | |
| Το Los de-βεβαιώνει την τάση | VLOSD | VEE | - | VEE +0,4 | Β | |
Οπτικά χαρακτηριστικά
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Τύπος λέιζερ | LD | |||||
| Ποσοστό στοιχείων | - | - | 1.25 | - | Gb/s | |
| Σειρά κεντρικού μήκους κύματος | λ | 1260 | 1310 | 1360 | NM | |
| Το φασματικό Width@-20dB | Δλ | - | - | 1 | NM | |
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων | POFF | - | - | -40 | dBm | |
| Οπτική δύναμη έναρξης | Ικτάλουρος | -5 | - | 0 | dBm | 1 |
| Αναλογία εξάλειψης | ER | 9 | - | - | DB | |
| Διάγραμμα ματιών | Συμμορφώνεται με τις μάσκες ματιών IEEE802.3z όταν φιλτράρεται | |||||
| Χαρακτηριστικά δεκτών | ||||||
| Τύπος δεκτών | ΚΑΡΦΙΤΣΑ | |||||
| Ποσοστό στοιχείων | - | - | 1.25 | - | Gb/s | |
| Λειτουργούν κεντρικό μήκος κύματος | λ | 1470 | 1490 | 1510 | NM | |
| Ευαισθησία δεκτών | Sen | - | - | -25 | dBm | 2 |
| Υπερφόρτωση δεκτών | PSAT | -3 | - | - | dBm | |
| Το Los βεβαιώνει | LOSA | -40 | - | - | dBm | |
| Το Los de-βεβαιώνει | LOSD | - | - | -25 | dBm | |
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | |
| Σημειώσεις | ||||||
|
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE802.3z 2. Μετρημένος με 27 - 1 PRBS@1.25Gbps, τζίτζιφο-12<10> |
||||||
