Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-sp1gr01-γ

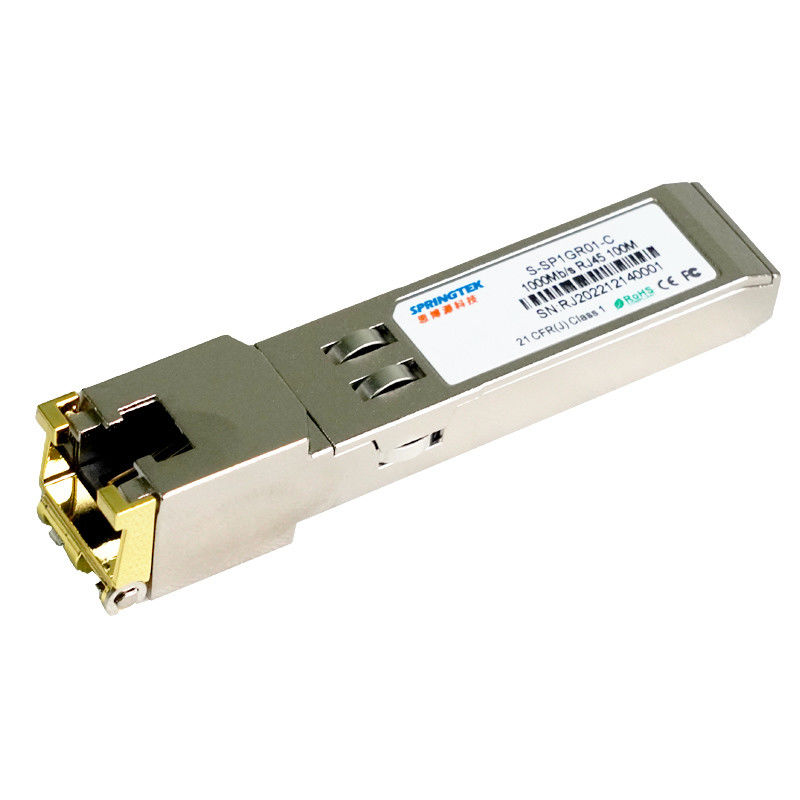

1000βάση-τχαλκός 100 οπτική ενότητα πομποδεκτών μ SFP
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-sp1gr01-γ | SFP, 1000Mb/s, χαλκός, RJ45 100M, 0ºC~+70ºC |
Περιγραφή
Οι πομποδέκτες χαλκού Springtek 1000base-τ SFP είναι υψηλή επίδοση, οικονομικώς αποδοτική ενότητα υποχωρητική με τα πρότυπα Ethernet και 1000base-τ Gigabit όπως διευκρινίζονται IEEE 802. 3-2002 και IEEE 802.3ab, ποιο ενισχυτικό στοιχείο-ποσοστό 1000Mbps μέχρι 100 μέτρα φθάνει πέρα από την unshielded κατηγορία 5 στρίβω-ζευγαριού στο καλώδιο (ΤΖΊΤΖΙΦΑ <10-12>
Χαρακτηριστικά γνωρίσματα
TX θέστε εκτός λειτουργίας και RX Los/χωρίς λειτουργία Los
Πλήρως μεταλλική περίφραξη για τη χαμηλή EMI
+3.3V παροχή ΣΥΝΕΧΟΥΣ ενιαία ηλεκτρικού ρεύματος
Χαμηλής ισχύος διασκεδασμός (1,05 W χαρακτηριστικά)
Πρόσβαση στο φυσικό ολοκληρωμένο κύκλωμα στρώματος μέσω του τμηματικού λεωφορείου 2 καλωδίων
Λειτουργία 1000 βάση-τ στα συστήματα οικοδεσποτών με τη διεπαφή SERDES
Λειτουργούσα σειρά θερμοκρασίας περίπτωσης 0°C σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Περιβαλλοντική προδιαγραφή
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες |
| Λειτουργούσα θερμοκρασία | TC | 0 | +70 |
℃ |
|
| Θερμοκρασία αποθήκευσης | -40 | +85 | ℃ |
+3.3V διεπαφή ηλεκτρικής δύναμης
| Παράμετρος | symblo | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Ρεύμα ανεφοδιασμού | Είναι | 500 | 757 | μΑ | 2.5W η ανώτατη δύναμη πάνω στη μεγάλη έκταση του vlitage και της σημείωσης προσοχής temperature.see φύσηξε | |
| Τάση εισαγωγής | Vcc | 3.13 | 3.3 | 3.47 | Β | Παραπεμφθείς GND |
| Μέγιστη τάση | Vmax | 3.6 | Β |
Χαμηλός-Speedsignals, electroniccharacteristics
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδες | Σημειώσεις/όροι |
| Παραγωγή SFP ΧΑΜΗΛΉ | Ένταση | 0 | 0,5 | Β | 4.7k σε 10k σηκώστε στο host_Vcc, που μετριέται στην πλευρά οικοδεσποτών του συνδετήρα |
| Παραγωγή SFP ΥΨΗΛΉ | VOH | host_Vcc-0.5 | host_Vcc+0.3 | Β | 4.7k σε 10k σηκώστε στο host_Vcc, που μετριέται στην πλευρά οικοδεσποτών του συνδετήρα |
| Το SFP εισήγαγε ΧΑΜΗΛΌ | VIL | 0 | 0,8 | Β | 4.7k σε 10k σηκώστε σε Vcc, μετρημένος στην πλευρά SFP του συνδετήρα |
| SFP που εισάγεται ΥΨΗΛΌ | VIH | 2 |
Vcc+ 0,3 |
Β | 4.7k σε 10k σηκώστε σε Vcc, μετρημένος στην πλευρά SFP του συνδετήρα |
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Συχνότητα γραμμών | ΛΦ | 125 | MHZ | 5-ισόπεδος κωδικοποίηση, ανά IEEE 802,3 | ||
| Σύνθετη αντίσταση παραγωγής Tx | Zout, Tx | 100 | Ωμ | Διαφορικό, για όλες τις συχνότητες μεταξύ 1MHz και 125MHz | ||
| Σύνθετη αντίσταση Inout Rx | Zin, Rx | 100 | Ωμ | Διαφορικό, για όλες τις συχνότητες μεταξύ 1MHz και 125MHz |
Μεγάλη ηλεκτρική διεπαφή, οικοδεσπότης-SFP
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Ενιαία τελειωμένη ταλάντευση εισαγωγής στοιχείων | Vinsing | 250 | 1200 | μΑ | Ενιαίος που τελειώνουν | |
| Ενιαία τελειωμένη ταλάντευση παραγωγής στοιχείων | Voutsing | 350 | 800 | μΑ | Ενιαίος που τελειώνουν | |
| Χρόνος ανόδου/πτώση | Zin, Rx | 175 | psec | 20%~80% | ||
| Σύνθετη αντίσταση εισαγωγής Tx | Zin | 50 | Ωμ | Ενιαίος που τελειώνουν | ||
| Σύνθετη αντίσταση εισαγωγής Tx | Zout | 50 | Ωμ | Ενιαίος που τελειώνουν |
Γενικές προδιαγραφές
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Ποσοστό στοιχείων | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| Σημειώσεις | ||||||
| 1.Clock η ανοχή είναι +/- 50 PPM. | ||||||
