Αριθμό μοντέλου:
S-sp1mr01-γ

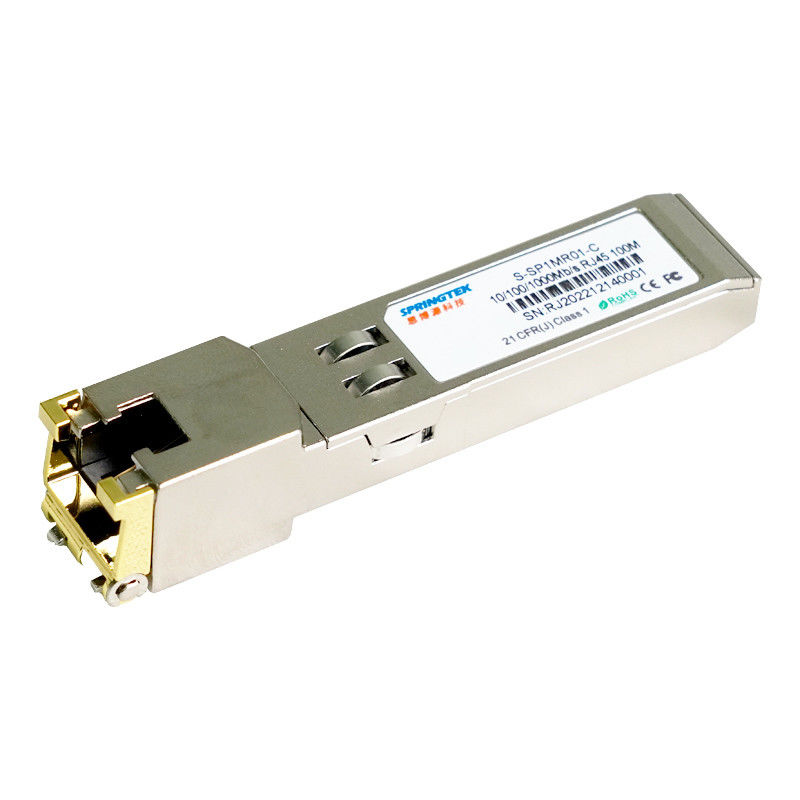

10/100/1000base-τχαλκός 100 οπτική ενότητα πομποδεκτών μ SFP
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-sp1mr01-γ | SFP, 10/100/1000Mb/s, χαλκός, RJ45 100M, 0ºC~+70ºC |
Περιγραφή
Ο πομποδέκτης χαλκού 10/100/1000base-τ SFP Springtek glc-τ είναι υψηλή επίδοση, οικονομικώς αποδοτική ενότητα υποχωρητική με τα πρότυπα Ethernet και 10/100/1000base-τ Gigabit όπως διευκρινίζεται IEEE 802. 3-2002 και IEEE 802.3ab, τα οποία ενισχυτικός 100 μέτρα φθάνουν πέρα από την unshielded κατηγορία 5 στρίβω-ζευγαριού στο καλώδιο.
Το glc-T10/100/1000 υποστηρίζει το σύνολο - διπλά data-links με 5 σήματα διαμόρφωσης εύρους σφυγμού επιπέδων (PAM). Και τα τέσσερα ζευγάρια στο καλώδιο χρησιμοποιούνται με το ποσοστό συμβόλων σε 250Mbps σε κάθε ζευγάρι.
Το glc-T10/100/1000 παρέχει τις τυποποιημένες τμηματικές πληροφορίες ταυτότητας υποχωρητικές με το SFP MSA, το οποίο μπορεί να προσεγγιστεί με τη διεύθυνση A0h μέσω του τμηματικού CMOS EEPROM πρωτοκόλλου 2 καλωδίων. Το φυσικό ολοκληρωμένο κύκλωμα μπορεί επίσης να προσεγγιστεί μέσω του τμηματικού λεωφορείου 2 καλωδίων στη διεύθυνση ACh.
Χαρακτηριστικά γνωρίσματα
Πλήρως μεταλλική περίφραξη για τη χαμηλή EMI
Χαμηλής ισχύος διασκεδασμός
Λεπτομερείς πληροφορίες προϊόντων σε EEPROM
+3.3V ενιαία παροχή ηλεκτρικού ρεύματος
Πρόσβαση στο φυσικό ολοκληρωμένο κύκλωμα στρώματος μέσω του τμηματικού λεωφορείου 2 καλωδίων
10/100/1000 λειτουργία βάση-τ στα συστήματα οικοδεσποτών με τη διεπαφή SGMII
Υποχωρητικός με το SFP MSA
Υποχωρητικός με IEEE τα πρότυπα 802.3TM-2002
Υποχωρητικός με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
Λειτουργούσα σειρά θερμοκρασίας περίπτωσης 0°C σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Διακόπτης/δρομολογητής που μεταστρέφουν/σύνδεση δρομολογητών
Η υψηλή ταχύτητα I/O για το αρχείο χωρίζει
Περιβαλλοντική προδιαγραφή
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες |
| Λειτουργούσα θερμοκρασία | Κορυφή | -0 | 85 | °C | |
| Θερμοκρασία αποθήκευσης | Tsto | -40 | 100 | °C |
Διεπαφή ηλεκτρικής δύναμης
| Παράμετρος | symblo | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Ρεύμα ανεφοδιασμού | Είναι | 320 | 375 | μΑ | 1.2W ανώτατη ισχύς πάνω στη μεγάλη έκταση της τάσης και τη θερμοκρασία. Δείτε τη σημείωση προσοχής κατωτέρω | |
| Τάση εισαγωγής | Vcc | 3.13 | 3.3 | 3.47 | Β | Παραπεμφθείς GND |
| Ρεύμα κύματος | Isurge | 30 | μΑ | Καυτό βούλωμα επάνω από το ρεύμα σταθερού κράτους. Δείτε τη σημείωση προσοχής | ||
| Προσοχή: Η κατανάλωση ισχύος και το ρεύμα κύματος είναι μεγαλύτερες από τις διευκρινισμένες τιμές στο SFP MSA | ||||||
Χαμηλός-Speedsignals
| Παράμετρος | Σύμβολο | Λ. | Max | Μονάδες | Σημειώσεις/όροι |
| Παραγωγή SFP ΧΑΜΗΛΉ | Ένταση | 0 | 0,5 | Β | 4.7k σε 10k σηκώστε στο host_Vcc. |
| Παραγωγή SFP ΥΨΗΛΉ | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | Β | 4.7k σε 10k σηκώστε στο host_Vcc. |
| Το SFP εισήγαγε ΧΑΜΗΛΌ | VIL | 0 | 0,8 | Β | 4.7k σε 10k σηκώστε σε Vcc. |
| SFP που εισάγεται ΥΨΗΛΌ | 2 | Vcc + 0,3 Β | Β | 4.7k σε 10k σηκώστε σε Vcc. |
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Συχνότητα γραμμών | ΛΦ | 125 | MHZ | 5-ισόπεδος κωδικοποίηση, ανά IEEE 802,3 | ||
| Σύνθετη αντίσταση παραγωγής Tx | Zout, TX | 100 | Ωμ | Διαφορικό | ||
| Σύνθετη αντίσταση εισαγωγής Rx | Zin, RX | 100 | Ωμ | Διαφορικό |
Μεγάλη ηλεκτρική διεπαφή, οικοδεσπότης-SFP
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Ενιαία τελειωμένη ταλάντευση εισαγωγής στοιχείων | Vinsing | 250 | 1200 | μΑ | Ενιαίος που τελειώνουν | |
| Ενιαία τελειωμένη ταλάντευση παραγωγής στοιχείων | Voutsing | 350 | 100 | 800 | μΑ | Ενιαίος που τελειώνουν |
| Χρόνος ανόδου/πτώση | Zin, Rx | 175 | psec | 20%~80% | ||
| Σύνθετη αντίσταση εισαγωγής Tx | Zin | 50 | Ωμ | Ενιαίος που τελειώνουν | ||
| Σύνθετη αντίσταση εισαγωγής Tx | Zout | 50 | Ωμ | Ενιαίος που τελειώνουν |
Γενικές προδιαγραφές
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις/όροι |
| Ποσοστό στοιχείων | BR | 10 | 1.000 | Mb/s | IEEE 802,3 συμβατό σύστημα. | |
| Μήκος καλωδίων | Λ | 100 | μ | Κατηγορία 5 UTP. ΤΖΙΤΖΙΦΑ <10-12> | ||
| Σημειώσεις: | ||||||
|
1. Η ανοχή ρολογιών είναι +/- 50 PPM 2. Από προεπιλογή, το glc-T10/100/1000 είναι ένα σύνολο - διπλή συσκευή στον προτιμημένο κύριο τρόπο 3. Η αυτόματη ανίχνευση διασταυρώσεων επιτρέπεται. Το εξωτερικό καλώδιο διασταυρώσεων δεν απαιτείται 4. Η 10/100/1000 λειτουργία βάση-τ απαιτεί το σύστημα οικοδεσποτών για να έχει μια διεπαφή SGMII 5. χωρίς τα ρολόγια, με ένα SERDES που δεν υποστηρίζει SGMII, η ενότητα θα λειτουργήσει στο 1000base-τ μόνο. |
||||||
