Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-sd1gdwla2-CD

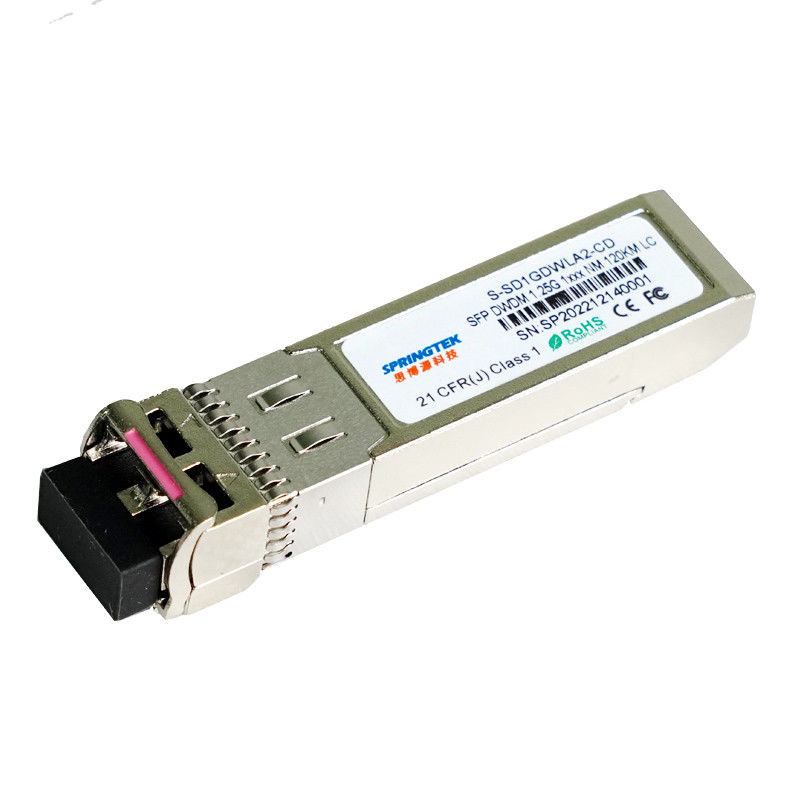

1.25Gbps DWDM C17~C61 120 οπτική ενότητα πομποδεκτώνχλμSFP
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-SD1GDWLA2-CD-ΧΧ | SFP, DWDM 1.25Gbps, 1510nm~1610nm, SM, LC, 120km, 0ºC~+70ºC, με DDM |
| XX=17~61 (γ-ταινία καναλιών ITU) 62~16 (L-band καναλιών ITU) | |
Περιγραφή
Ο πομποδέκτης Springtek DWDM SFP εκθέτει την άριστη σταθερότητα μήκους κύματος, που υποστηρίζει τη λειτουργία στο κανάλι 100 Ghz, οικονομικώς αποδοτική ενότητα. Σχεδιάζεται για DWDM SONET/SDH, Gigabit Ethernet και εφαρμογές καναλιών ινών.
Ο πομποδέκτης αποτελείται από δύο τμήματα: Το τμήμα συσκευών αποστολής σημάτων ενσωματώνει το α το λέιζερ DFB. Και το τμήμα δεκτών αποτελείται από μια φωτοδίοδο APD που ενσωματώνεται με ένα στις ενότητες TIA.Springtek DWDM SFP ικανοποιεί την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Ο πομποδέκτης DWDM SFP παρέχει μια ενισχυμένη διεπαφή ελέγχου, που επιτρέπει τη σε πραγματικό χρόνο πρόσβαση στις λειτουργούσες παραμέτρους συσκευών όπως η θερμοκρασία πομποδεκτών, λέιζερ που το προκατειλημμένο ρεύμα, διεβίβασε την οπτική ισχύ, τη λαμβανόμενη οπτική τάση ανεφοδιασμού ισχύος και πομποδεκτών, τη θερμοκρασία λέιζερ και το ρεύμα TEC.
Χαρακτηριστικά γνωρίσματα
1.25Gbps λειτουργία
Κατάλληλος για τη χρήση στο κανάλι 100GHz που χωρίζει κατά διαστήματα τα συστήματα DWDM
Φωτοανιχνευτής DWDM DFB και APD για τη μετάδοση 120km
Υποχωρητικός με DWDM SFP MSA με το διπλό δοχείο LC
Ψηφιακός διαγνωστικός έλεγχος
Κρύα συμμόρφωση μήκους κύματος ξεκινήματος
Λειτουργούσα θερμοκρασία περίπτωσης: 0 σε +70°C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
IEEE 802.3ae Ethernet
Κανάλι ινών
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.3 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | -5 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | - | - | 380 | μΑ |
Προδιαγραφές συσκευών αποστολής σημάτων – οπτικές
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Ποσοστό Multirate στοιχείων | Mra | 155 | 1250 | 2667 | Mbps |
| Κεντρικό μήκος κύματος (ΚΟΛΛΟΕΙΔΕΣ ΔΙΆΛΥΜΑ)△ | lc | lc -25 | lc | lc +25 | μ.μ. |
| Κεντρικό μήκος κύματος (EOL)▲ | lc | lc -100 | lc | lc+100 | μ.μ. |
| Οπτικός διαβιβάστε τη δύναμη | Po | 0 | - | 5 | dBm |
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | - | - | DB |
| Οπτικός διαβιβάστε τη δύναμη (εκτός λειτουργίας) | PTX_DISABLE | - | - | -40 | dBm |
| Αναλογία εξάλειψης | ER | 8.2 | - | DB | |
| Διάστημα καναλιών | ∆f | - | 100 | - | Ghz |
| Παραγωγή Jitter | Tjp-π | - | - | 70 | mUI |
| Φασματικό πλάτος (- 20dB) | Dl20 | - | 0,1 | 0,3 | NM |
| Μάσκα ματιών | Υποχωρητικός με τον GR-253-ΠΥΡΗΝΑ & τη ITU G.957 πυρήνων κουδουνιών για SONET/SDH και με IEEE 802.3ae για το κανάλι Ethernet και ινών | ||||
Προδιαγραφές συσκευών αποστολής σημάτων – ηλεκτρικές
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Τάση ανεφοδιασμού | VccTX | 3.13 | 3.3 | 3.47 | Β |
| PECL/CML εισαγωγή | VtxDIFF | 500 | - | 1600 | MV |
| Άνοδος εισαγωγής/πτώση | TR/TF | - | - | 160 | CP |
| Ελάττωμα TX-ελαττωμάτων | Vf | 2 | - | Vcc | Β |
| TX-ελάττωμα κανονικό | VN | Vee | - | Vee+0.5 | Β |
| TX_DISABLE (που βεβαιώνεται) | VDH | 2 | - | Vcc | Β |
| TX_DISABLE (που αρνείται) | VDL | Vee | - | Vee+0.8 | Β |
Προδιαγραφές δεκτών APD – οπτικές
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Ευαισθησία δεκτών (OC24) | Rsens-1 | - | -32 | -28 | dBm |
| Ευαισθησία δεκτών (OSNR = 20dB) | Rsens-2 | - | - | -32 | dBm |
| Μέγιστη δύναμη εισαγωγής | RX-υπερφόρτωση | - | - | -7 | dBm |
| Λειτουργούν μήκος κύματος εισαγωγής | λ | 1528 | - | 1564 | NM |
| Συντελεστής ανάκλασης | Rrx | - | - | -27 | DB |
| Απώλεια σήματος που βεβαιώνεται | -40 | - | - | dBm | |
| Los de-που βεβαιώνεται | - | - | -33 | dBm | |
| Υστέρηση Los | 0,5 | - | - | DB |
Προδιαγραφές δεκτών APD – ηλεκτρικές
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Τάση ανεφοδιασμού | VccRX | 3.13 | 3.3 | 3.47 | Β |
| Διαφορική ταλάντευση παραγωγής | Vout PP | 370 | - | 2000 | MV |
| Χρόνος ανόδου/πτώση | TR/TF | - | - | 175 | CP |
| Απώλεια σήματος – που βεβαιώνεται | VOH | 2 | - | Vcc | Β |
| Απώλεια σήματος – που αρνείται | Ένταση | Vee | - | Vee+0.5 | Β |
Αργόστροφοι ηλεκτρικοί συγχρονισμοί σημάτων
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| TX θέστε εκτός λειτουργίας αρνείται το χρόνο | τόνος | - | - | 20 | κα |
| TX θέστε εκτός λειτουργίας βεβαιώνει το χρόνο | λιμοκοντόρος | - | - | 20 | κα |
| Χρόνος να μονογράψει, συμπεριλαμβανομένης της αναστοιχειοθέτησης TX_FAULT | t_init | - | - | 300 | κα |
| Χρόνος ξεκινήματος | t_startup | - | - | 90 | s |
| TX_FAULT/INT βεβαιώστε το χρόνο | t_fault | - | - | 50 | κα |
| TX_DISABLE στην αναστοιχειοθέτηση | t_reset | 10 | - | - | κα |
| Το Los βεβαιώνει το χρόνο | t_los_on | - | - | 100 | εμείς |
| Το Los αρνείται το χρόνο | t_los_off | - | - | 100 | εμείς |
| Τμηματικό ποσοστό ρολογιών ταυτότητας | f_serial_clock | - | - | 100 | kHz |
