Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-pp2531l10-CD

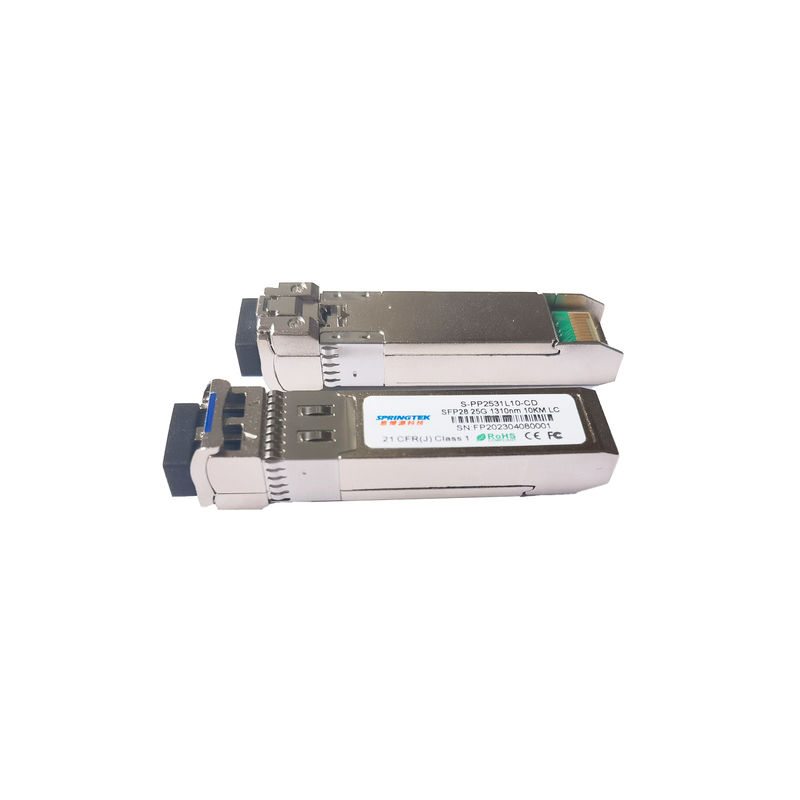

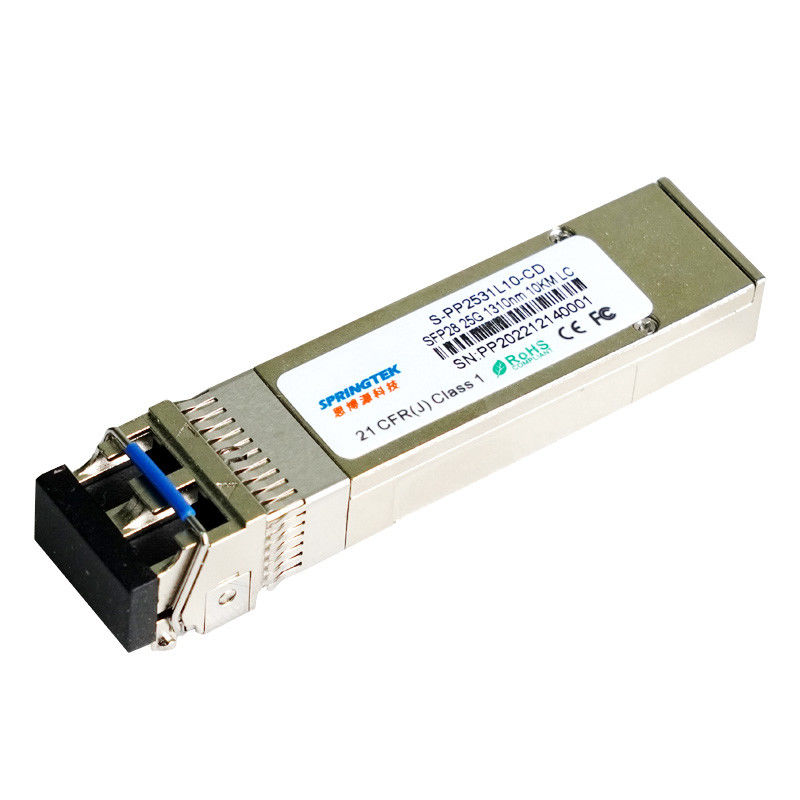

25GBP1310nm 10 οπτική ενότητα πομποδεκτώνχλμSFP28
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-pp2531l10-CD | SFP28, 25.78Gbps, 1310nm, LC, SMF, 10km, 0ºC~+70ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek SFP28 σχεδιάζεται για να διαβιβάσει και να λάβει τα οπτικά στοιχεία πέρα από την ενιαία οπτική ίνα τρόπου για το μήκος 10km συνδέσεων.
Το SFP28 10km ηλεκτρική διεπαφή ενότητας είναι υποχωρητικό στις ηλεκτρικές προδιαγραφές SFI. Η σύνθετη αντίσταση εισαγωγής συσκευών αποστολής σημάτων και παραγωγής δεκτών είναι 100 ωμ διαφορικού. Οι γραμμές στοιχείων είναι εσωτερικά που συνδέεται εναλλασσόμενο ρεύμα. Η ενότητα παρέχει τη διαφορική λήξη και μειώνει το διαφορικό στην κοινή μετατροπή τρόπου για τη λήξη ποιοτικών σημάτων και τη χαμηλή EMI.
Χαρακτηριστικά γνωρίσματα
LC διπλή οπτική διεπαφή
συσκευή αποστολής σημάτων 1310nm DFB, δέκτης ΚΑΡΦΙΤΣΏΝ
Εφαρμόσιμος για τη σύνδεση 10km SMF
Κατοικία όλος-μετάλλων για την ανώτερη απόδοση της EMI
Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
1.5W μέγιστη κατανάλωση ισχύος
Η οικονομικώς αποδοτική λύση SFP+, επιτρέπει τον υψηλότερο λιμένα
πυκνότητες και μεγαλύτερο εύρος ζώνης
Λειτουργούσα θερμοκρασία περίπτωσης: 0 σε +70°C
Συμβατό σύστημα με RoHS
Εφαρμογές
eCPRI&CPRI
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | -0.5 | 4 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | +70 | °C | |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | 600 | μΑ | ||
| Ποσοστό στοιχείων | BR | - | 25.78 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 200 | - | 900 | MV |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC +0,3 | Β |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | 0 | - | 0,8 | Β |
| Λογική TFAULT υψηλή | VTFH | 2.4 | - | VCC | Β |
| Λογική TFAULT χαμηλή | VTFL | VEE | - | VEE +0,4 | Β |
| Ηλεκτρικά χαρακτηριστικά δεκτών | |||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 300 | - | 850 | MV |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω |
| Το Los βεβαιώνει την τάση | VLOSA | 2.4 | - | VCC | Β |
| Το Los de-βεβαιώνει την τάση | VLOSD | VEE | - | VEE +0,4 | Β |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||||||
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Σημείωση | ||||
| Σειρά κεντρικού μήκους κύματος | λ | 1295 | 1310 | 1325 | NM | |||||
| Το φασματικό Width@-20dB | Δλ | - | - | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | - | - | DB | |||||
| Οπτική δύναμη έναρξης | Ικτάλουρος | -7 | - | 2 | dBm | 1 | ||||
| Οπτικό εύρος διαμόρφωσης | OMA | -4 | - | 2.2 | dBm | |||||
| Δύναμη έναρξης σε Oma-TDP | -5 | DB | ||||||||
| Ποινική ρήτρα διασποράς συσκευών αποστολής σημάτων | TDP | - | - | 2.7 | DB | |||||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων | -20 | dBm | ||||||||
| Αναλογία εξάλειψης | ER | 3 | - | - | DB | |||||
| Σχετικός θόρυβος έντασης | RIN | - | - | -130 | dB/Hz | |||||
| Διάγραμμα ματιών | Συμμορφώνεται με τις μάσκες ματιών IEEE802.3cc όταν φιλτράρεται | |||||||||
| Ηλεκτρικά χαρακτηριστικά δεκτών | ||||||||||
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Σημείωση | ||||
| Λειτουργούν κεντρικό μήκος κύματος | λ | 1295 | 1310 | 1325 | NM | |||||
| Unstressed ευαισθησία της OMA δεκτών | Sen | - | - | -12 | dBm | 2 | ||||
| Μέγιστη δύναμη OMA δεκτών | - | - | 2.2 | dBm | ||||||
| Συντελεστής ανάκλασης δεκτών | RFL | - | - | -26 | DB | |||||
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | |||||
| Το Los de-βεβαιώνει | LOSD | - | - | -14 | dBm | |||||
| Υστέρηση Los | LOSH | 0,5 | - | - | DB | |||||
| Σημείωση: | ||||||||||
|
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3cc. 2. Μετρημένος με 231-1 το PRBS@25.78125Gbps, ΤΖΙΤΖΙΦΑ<5e-5> |
||||||||||
