Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-qs4031m2k-CD

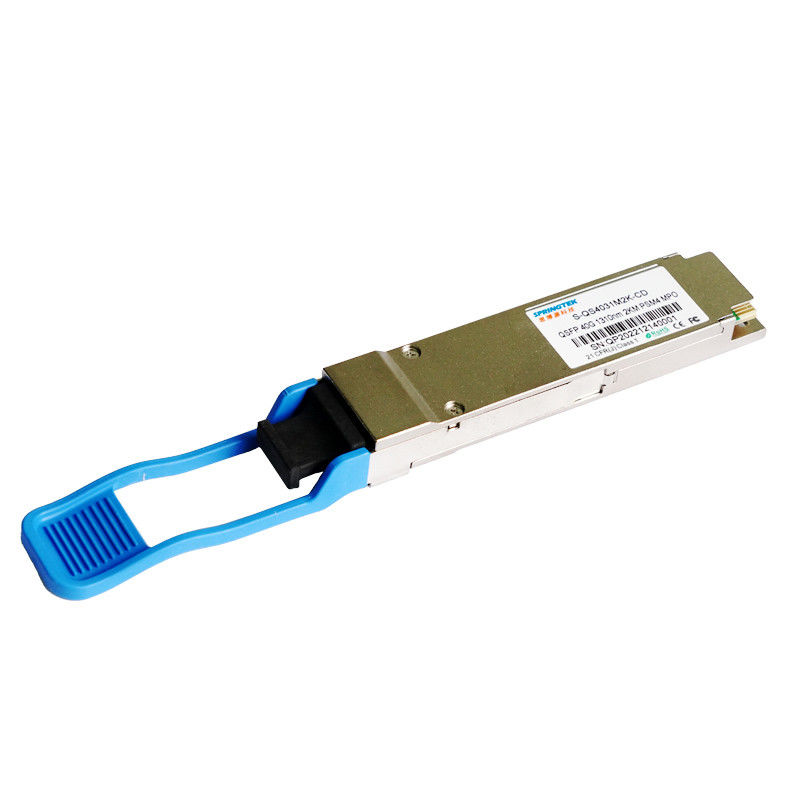

Συμβατός ιουνίπερος 40Gbps 1310nm 2Km οπτική ενότητα πομποδεκτών PSM4 QSFP+
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-qs4031m2k-CD | QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, με DDM |
Περιγραφή
Ο πομποδέκτης Springtek QSFP+ 40G-PSM4 σχεδιάζεται για να καλύψει τις απαιτήσεις των συνδέσεων 40G ethernet άνω των SMF μέχρι 2km. Είναι υποχωρητικό με QSFP+ MSA, IEEE 802.3ba. Είναι οικονομικώς αποδοτική, χαμηλής ισχύος κατανάλωση με μια ενιαία παροχή ηλεκτρικού ρεύματος 3.3V. Κατασκευάζεται με το όλος-μέταλλο και τη συμπαγή κατοικία μεγέθους για την ανώτερη απόδοση της EMI.
Χαρακτηριστικά γνωρίσματα
Μέχρι ποσοστό 11,2 στοιχείων GBP ανά κανάλι
Οπτικός συνδετήρας MPO (iec61754-7-1)
Χαμηλής ισχύος κατανάλωση 3.5W (μέγιστο)
Μήκος μετάδοσης μέχρι 2km
Συσκευή αποστολής σημάτων με 4 το λέιζερ καναλιών 1310nm DFB
Δέκτης με τον ανιχνευτή φωτογραφιών ΚΑΡΦΙΤΣΩΝ 4 καναλιών
Λειτουργούσα θερμοκρασία περίπτωσης: 0 έως 70 °C
RoHS υποχωρητικό (αμόλυβδος)
Εφαρμογές
Δρομολογητής διακοπτών και HBA
40G Ethernet
Infiniband QDR, ΟΔΓ και SDR
Υψηλής απόδοσης Backplane
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 0 | 3.8 | Β | |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | 95 | % | |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Συνολική κατανάλωση ισχύος | Π | - | - | 3.5 | W |
| Ποσοστό στοιχείων ανά πάροδο | BR | - | 10.3125 | - | GBP |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημείωση |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 200 | - | 800 | MV | |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω | |
| Διαφορική επιστροφής απώλεια εισαγωγής | Ανά IEEE P802.3ba 86A.4.1.1 | DB | 10MHz σε 11.1GHz | |||
| Διαφορικό στην επιστροφής απώλεια εισαγωγής κοινός-τρόπου | 10 | - | - | DB | 10MHz σε 11.1GHz | |
| Ανοχή Jitter J2 | J2T | 0,17 | - | - | UI | Ανά IEEE P802.3ba 86A.4.1 |
| Ανοχή Jitter J9 | J9T | 0,29 | - | - | UI | |
| Ηλεκτρικά χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 400 | - | 850 | MV | |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω | |
| Διαφορική επιστροφής απώλεια παραγωγής | Ανά IEEE P802.3ba 86A.4.2.1 | DB | 10MHz σε 11.1GHz | |||
| Κοινή επιστροφής απώλεια παραγωγής τρόπου | Ανά IEEE P802.3ba 86A.4.2.2 | DB | 10MHz σε 11.1GHz | |||
| Χρόνος μετάβασης παραγωγής, 20% σε 80% | 28 | - | - | CP | Ανά IEEE P802.3ba 86A.4.2 | |
| Παραγωγή Jitter J2 | J2O | - | - | 0,42 | UI | |
| Παραγωγή Jitter J9 | J9O | - | - | 0,65 | UI | |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις | |
| Χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Τύπος λέιζερ | DFB | ||||||
| Ποσοστό στοιχείων ανά πάροδο | - | - | 10.3125 | - | Gb/s | ||
| Κεντρικά μήκη κύματος παρόδων | λ0 | 1260 | 1360 | NM | |||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | - | DB | ||
| Συνολική μέση δύναμη έναρξης | PT | - | - | 5 | dBm | ||
| Μέση δύναμη έναρξης, κάθε πάροδος | ΙΚΤΑΛΟΥΡΟΣ | -8.2 | - | 0,5 | dBm | ||
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος | OMA | -5.2 | - | 2.0 | dBm | ||
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) | - | - | 5 | DB | |||
| Δύναμη έναρξης στη OMA μείον TDP, κάθε πάροδος | -4.8 | - | - | dBm | |||
| Αναλογία εξάλειψης | ER | 3.5 | - | - | DB | ||
| Ποινική ρήτρα διασποράς συσκευών αποστολής σημάτων | TDP | - | - | 2.6 | DB | ||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος | POFF | - | - | -30 | dBm | ||
| Σχετικός θόρυβος έντασης | RIN | - | - | -128 | dB/Hz | ||
| Οπτική ανοχή επιστροφής απώλειας | - | - | 12 | DB | |||
| Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων | Υποχωρητικός σε IEEE802.3ba | ||||||
| Χαρακτηριστικά δεκτών | |||||||
| Τύπος δεκτών | ΚΑΡΦΙΤΣΑ | ||||||
| Κεντρικά μήκη κύματος παρόδων | λ | 1260 | 1360 | NM | |||
| Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος | PIN1 | -12.6 | - | 2.3 | dBm | ||
| Κατώτατο όριο ζημίας | DT | 3 | - | - | dBm | ||
| Ευαισθησία δεκτών (OMA), κάθε πάροδος (ανώτατη) | Sen1 | - | - | -12.6 | dBm | 1 | |
| Το Los βεβαιώνει | LOSA | -30 | - | - | dBm | ||
| Το Los de-βεβαιώνει | LOSD | - | - | -15 | dBm | ||
| Υστέρηση Los | LOSH | 0,5 | - | 6 | DB | ||
| Σημειώσεις | |||||||
| 1. BER=1E-12, που μετριέται με το PRBS31@10.3125Gbps | |||||||
