Τόπος καταγωγής:
Wuhan Κίνα
Μάρκα:
Springtek
Πιστοποίηση:
ISO9001 RoHS FCC CE
Αριθμό μοντέλου:
S-sb5m35l20-CD

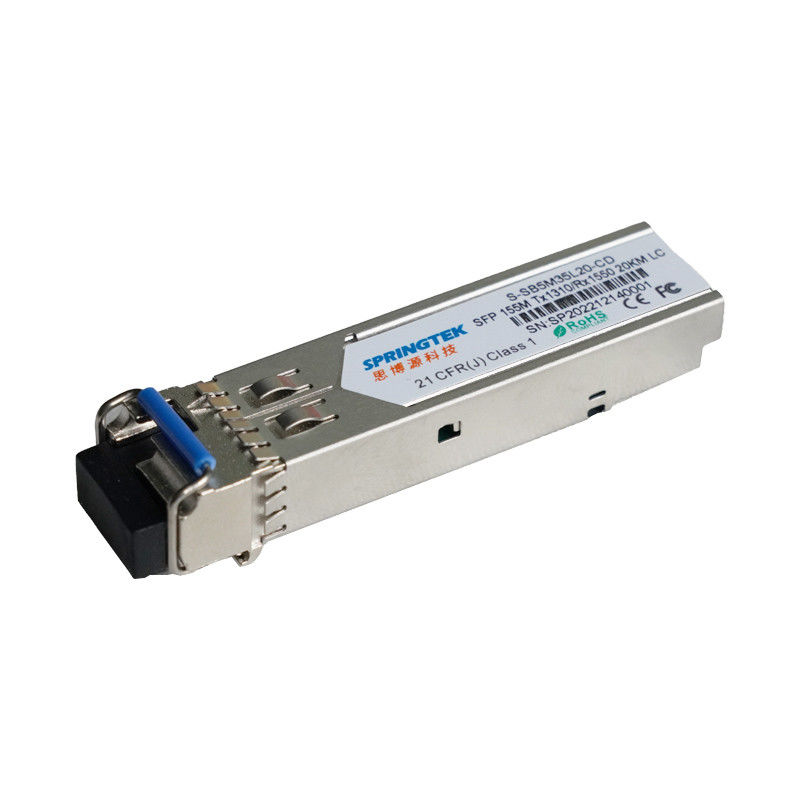

WDM 20km οπτικός πομποδέκτης 155Mb/s TX1310nm/RX1550nm LC BIDI SFP για το κανάλι ινών SM
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή προϊόντων |
| S-sb5m35l20-CD | BIDI SFP, 155Mbps, Tx1310/Rx1550nm, SM, 20km, 0ºC~+70ºC, με DDM |
| S-sb5m35l20-ταυτότητα | BIDI SFP, 155Mbps, Tx1310/Rx1550nm, SM, 20km, -40ºC~+85ºC, με DDM |
Περιγραφή
Οι πομποδέκτες Springtek BIDI SFP είναι υψηλή επίδοση, οικονομικώς αποδοτική ενότητα που υποστηρίζει 155Mbps και την απόσταση μετάδοσης 20km με SMF (9/125μm).
Ο πομποδέκτης αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ 1310nm LD, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνεται με σε έναν ενισχυτή δια-σύνθετης αντίστασης (TIA). Ο πομποδέκτης Springtek BIDI SFP ικανοποιεί την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Ο πομποδέκτης είναι συμβατός με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472. Για περισσότερες πληροφορίες, παρακαλώ αναφερθείτε στο SFP MSA.
Χαρακτηριστικά γνωρίσματα
Λειτουργούσα θερμοκρασία περίπτωσης:
Εμπορικός: 0 σε +70°C
Βιομηχανικός: - 40 σε +85°C
Εφαρμογές
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Τάση παροχής ηλεκτρικού ρεύματος | VCC | -0.5 | - | 4 | Β |
| Σειρά θερμοκρασίας αποθήκευσης | TS | -40 | - | 85 | °C |
| Σχετική υγρασία - αποθήκευση | RHS | 0 | - | 95 | % |
| Σχετική υγρασία - που λειτουργεί | RHO | 0 | - | 85 | % |
Συνιστώμενοι λειτουργούντες όροι
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα |
| Λειτουργούσα σειρά θερμοκρασίας περίπτωσης | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Τάση παροχής ηλεκτρικού ρεύματος | Vcc | 3.14 | 3.3 | 3.47 | Β |
| Ρεύμα ανεφοδιασμού | Icc | - | - | 300 | μΑ |
| Ποσοστό στοιχείων | BR | - | 155 | - | Mbps |
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | |
| Διαφορική ταλάντευση τάσης εισαγωγής | VIN | 400 | - | 2000 | MV | |
| Διαφορική εισαγωγή Impendence Tx | ZIN | - | 100 | - | Ω | |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση | VDIS | 2.0 | - | VCC +0,3 | Β | |
| Η συσκευή αποστολής σημάτων επιτρέπει την τάση | VEN | 0 | - | 0,8 | Β | |
| Λογική TFAULT υψηλή | VTFH | 2.4 | - | VCC | Β | |
| Λογική TFAULT χαμηλή | VTFL | VEE | - | VEE +0,4 | Β | |
| Ηλεκτρικά χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | |
| Διαφορική ταλάντευση τάσης παραγωγής | VOUT | 400 | - | 1000 | MV | |
| Διαφορική παραγωγή Impendence Rx | ZOUT | - | 100 | - | Ω | |
| Το Los βεβαιώνει την τάση | VLOSA | 2.4 | - | VCC | Β | |
| Το Los de-βεβαιώνει την τάση | VLOSD | VEE | - | VEE +0,4 | Β | |
Οπτικά χαρακτηριστικά
| Χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||||
|
Παράμετρος |
Σύμβολο | Λ. |
Τύπος |
Max | Μονάδα | Σημειώσεις | ||
| Τύπος λέιζερ |
LD |
|||||||
| Ποσοστό στοιχείων | - | - | 155 | - | Mb/s | |||
| Σειρά κεντρικού μήκους κύματος | λ | 1260 | 1310 | 1360 | NM | |||
| Φασματικό πλάτος RMS | Δλ | - |
- |
4 | NM | |||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων | POFF | - | - | -40 | dBm | |||
| Οπτική δύναμη έναρξης | Ικτάλουρος | -14 | - | -8 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER |
6.6 |
- | - | DB | |||
| Χαρακτηριστικά δεκτών | ||||||||
| Τύπος δεκτών | ΚΑΡΦΙΤΣΑ | |||||||
| Ποσοστό στοιχείων | - | - | 155 | - | Mb/s | |||
| Λειτουργούν κεντρικό μήκος κύματος | λ | 1480 | 1550 | 1580 | NM | |||
| Ευαισθησία δεκτών | Sen | - | - | -28.2 | dBm | 2 | ||
| Υπερφόρτωση δεκτών | PSAT | -8 | - | - | dBm | |||
| Το Los βεβαιώνει | LOSA | -45 | - | - | dBm | |||
| Το Los de-βεβαιώνει | LOSD | - | - | -28.2 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | 3 | 5 | DB | |||
| Σημειώσεις | ||||||||
|
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο 2. Μετρημένος με 223 - 1 PRBS@155Mbps, τζίτζιφο-10<10> |
||||||||
Γενικές προδιαγραφές
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Σημειώσεις |
| Ποσοστό δυαδικών ψηφίων | BR | - | 155 | - | Mb/s | |
| Αναλογία λάθους κομματιών | ΤΖΙΤΖΙΦΑ | - | - | 10-10 |
